从“检测不良”到“工艺分析工具”——OCT检测技术在热管理多通阀激光焊接中的应用案例

气密测试可以回答“现在漏不漏”，但很难回答“焊缝内部到底焊成了什么结构”。近期我们做了大量的检测试验，积累大量数据的基础上，发现一些有意思的事情。现在基于两组热管理多通阀的OCT批量检测数据，本文尝试建立一条完整的分析逻辑：从不良检出，进一步走向焊缝结构量化、缺陷位置分析和焊接工艺追溯。

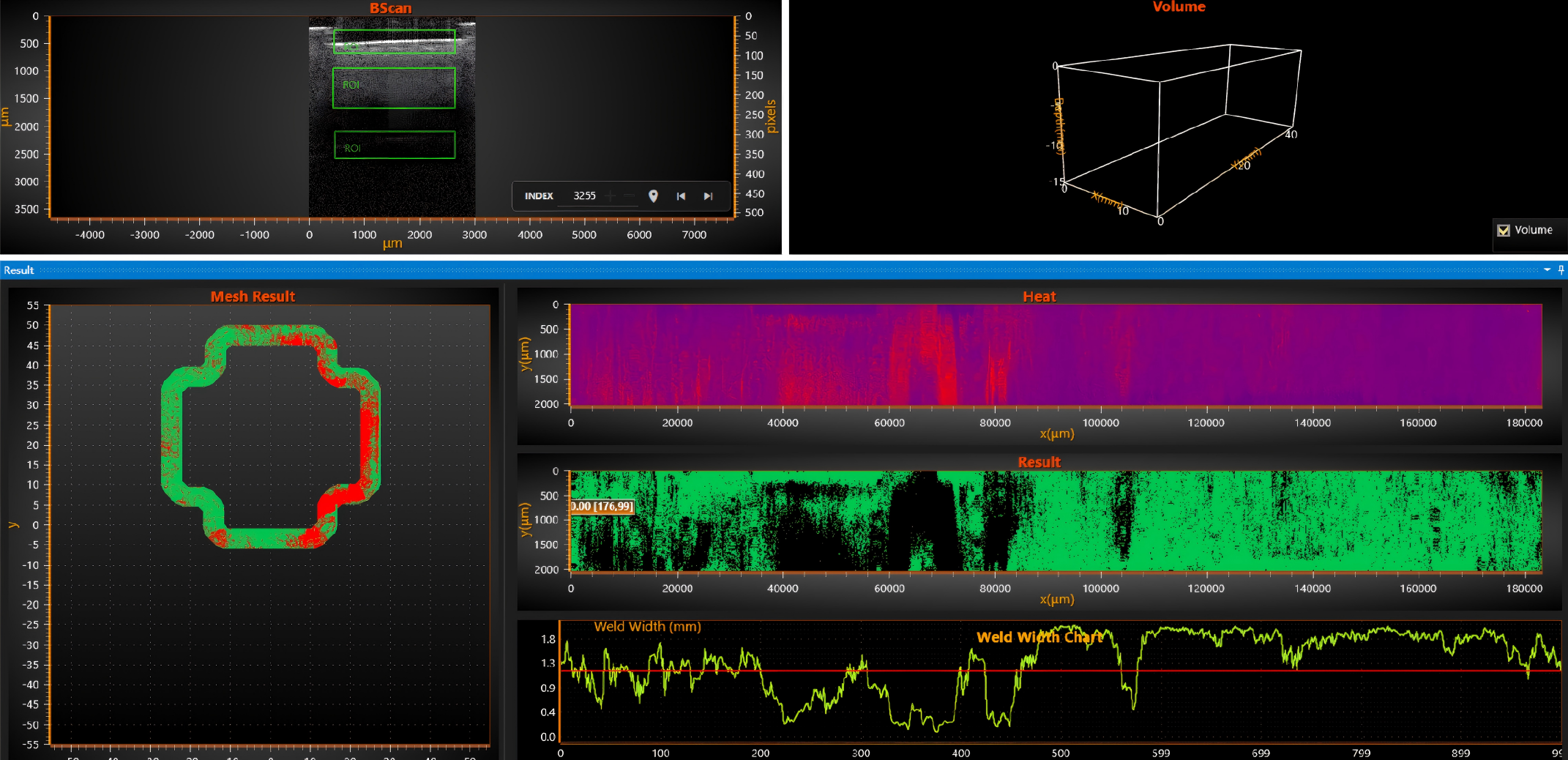

OCT（Optical Coherence Tomography，光学相干断层扫描）是一种基于低相干干涉原理的无损断层成像技术。其核心工作原理是：近红外宽带光源发出的光经分光器分成两路——参考臂光路与样品臂光路。参考臂光经反射镜返回，样品臂光入射到被测焊缝内部，在焊缝不同深度界面上发生背向散射/反射。只有当两臂返回光的程差小于光源的相干长度时，才会产生可被探测器识别的干涉信号；通过沿深度方向逐点扫描（A-scan）可得到该位置的反射率-深度分布，再沿横向连续扫描（B-scan）拼接，即可重建出焊缝横截面的断层切面图像。

在塑料激光焊接中，焊接界面的光学性质对 OCT 信号敏感：熔合良好区域界面折射率连续过渡，散射信号弱、图像均匀；而气孔、微间隙、玻纤富集层、未熔合区等结构异常处折射率突变，产生明显散射/反射增强，在断层切面图像上呈现为高亮分界或灰阶差异。本报告 8 项指标（表层位置偏移、表层烧伤、中层玻纤空隙、焊缝焊接不良、底层烧伤、贯穿占比、焊缝区域内最短有效焊宽、EWR）正是基于这种断层切面成像的结构特征进行量化评估。

OCT 检测结果仅对焊缝断层切面成像的结构差异性负责。

即报告所呈现的 8 项指标反映的是焊缝内部结构的成像特征差异（界面是否连续、有无异常散射层、有效焊合范围大小等），属于结构层面的无损检测结论。

本报告中观察到的结构差异性，与耐久性及其他质量实验（如爆破压力、气密性、疲劳循环、高低温冲击、湿热老化等）之间的对应关系，本次未做对应考量与验证。

因此，本报告不能直接用于推断或承诺产品的长期服役可靠性；如需将 OCT 结构差异作为耐久性能或量产放行的判定依据，应另行开展结构差异与耐久实验结果的关联性研究（建议选取代表性工件建立 OCT 指标-耐久实验结果映射），在关联关系建立之前，OCT 结论仅作为结构层面质量的参考，不能替代任何耐久性/功能性验证实验。

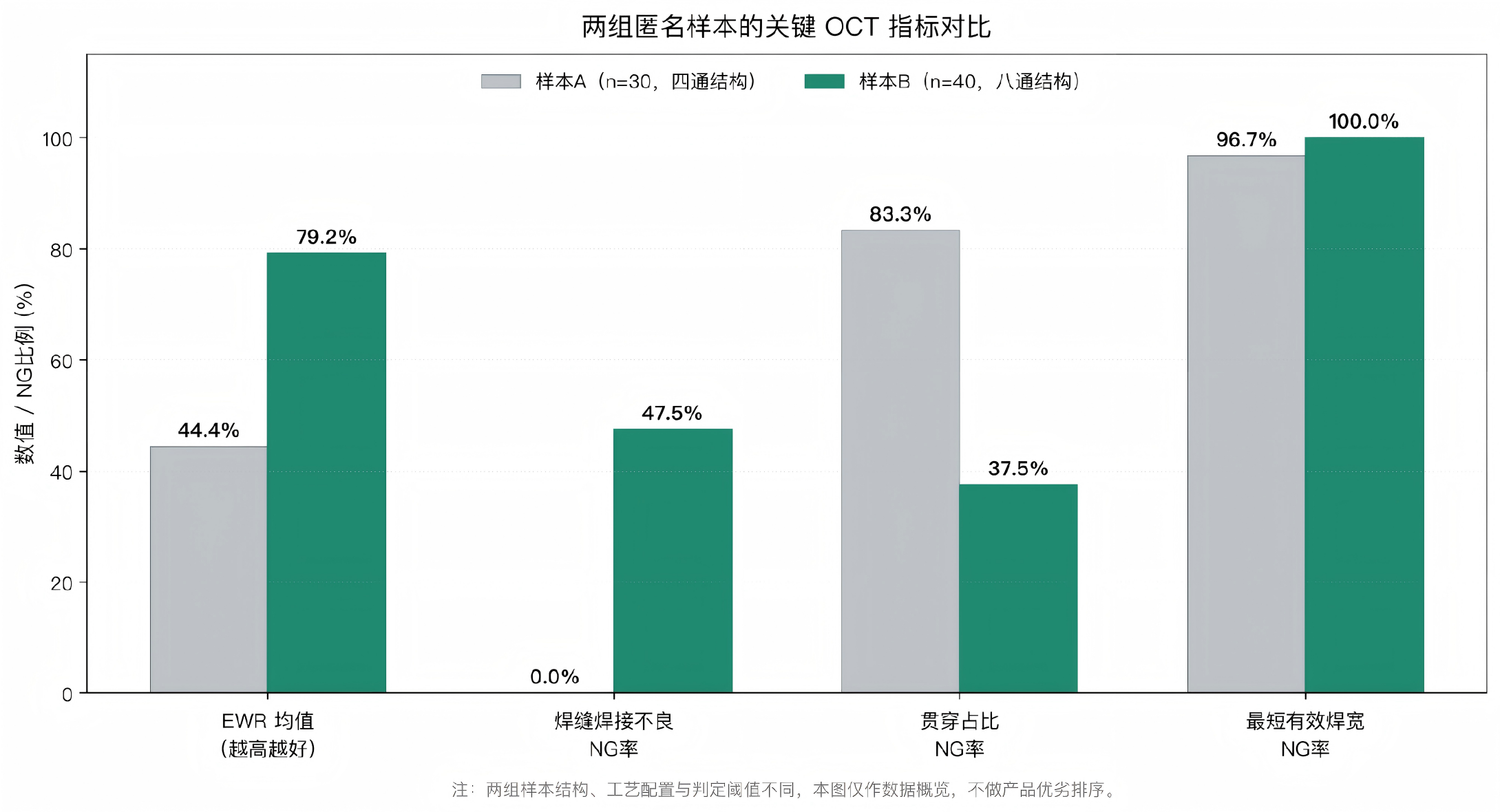

两组样本的共同点很直接：按各自判定标准，客户方表示样品均通过气密测试。但是在OCT检测的标准下，均未出现所有指标一次通过的工件。真正有价值的地方，不是简单得到“NG”，而是看清NG背后的结构类型。

样本A的主要矛盾是焊缝整体结构不足：30件中25件贯穿占比超限，29件最短有效焊宽低于要求，EWR平均值仅44.4%。这说明问题并非孤立缺陷，而是有效连接结构整体偏弱。

样本B则呈现另一种典型现象：EWR平均值达到79.2%，40件均达到设定的EWR下限，但40件最短有效焊宽全部低于要求，同时19件焊缝焊接不良超限、15件出现贯穿异常。也就是说，整体焊合面积达到一定程度后，局部连续性和薄弱点仍然可能成为主要风险。

要把这组数据读明白，需要一套分层的分析框架。我们在批量OCT检测中按五个层级展开：

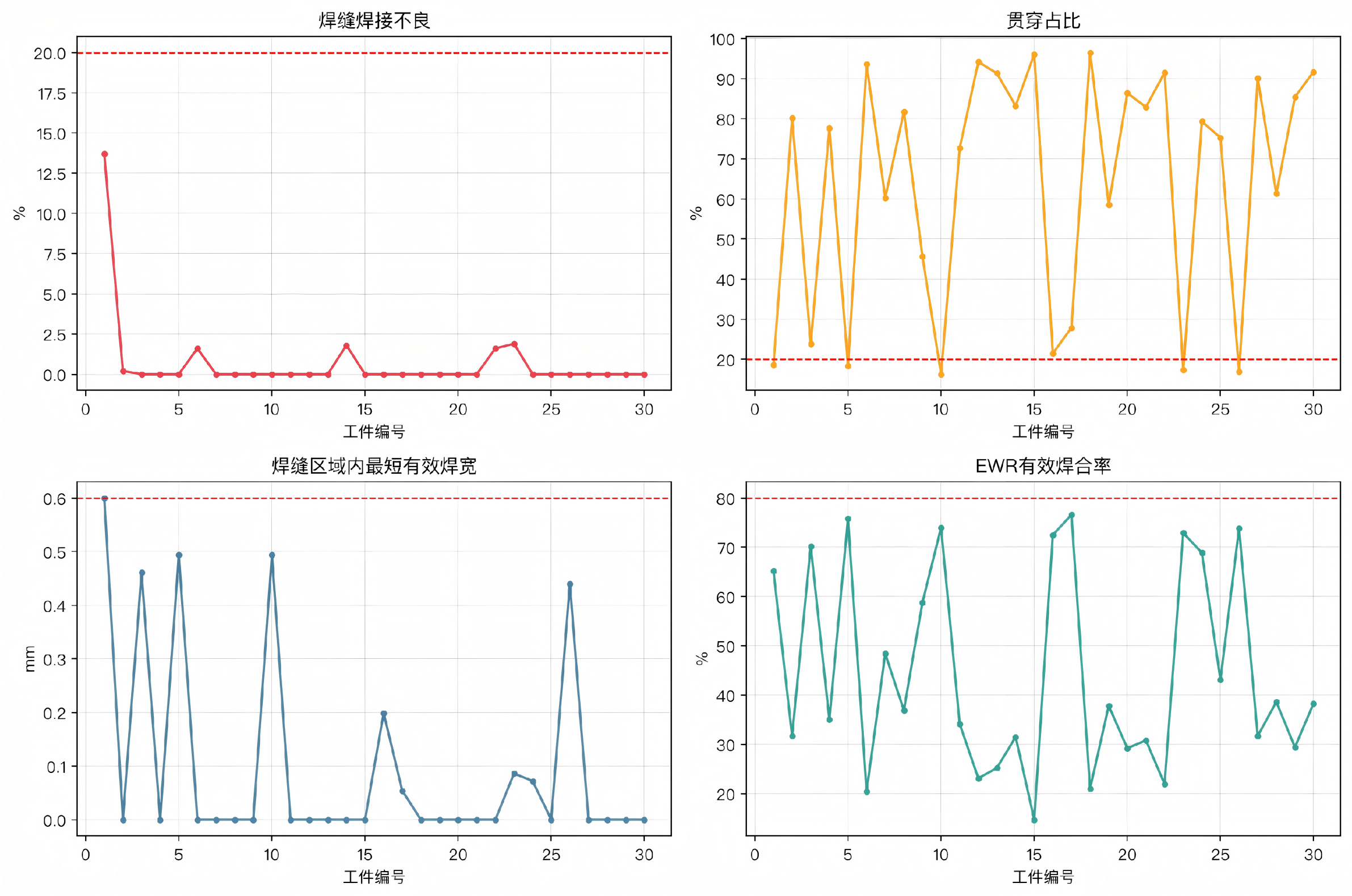

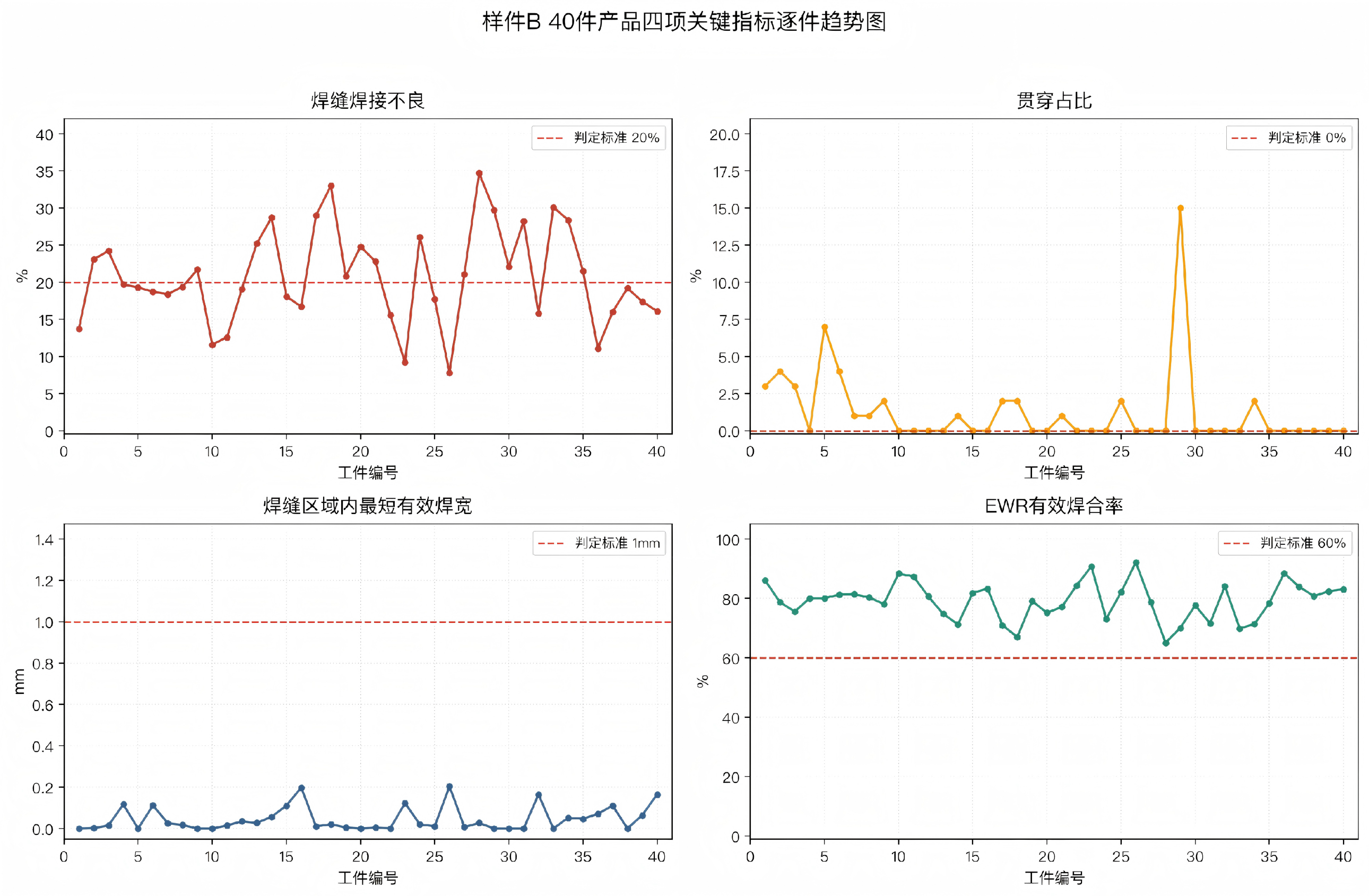

其中“批次”层级的数据最能说明两组样本的本质差异。样本A的EWR与贯穿占比变异系数（CV）均达45%以上，批内离散度处于高位，各项指标无法提炼出稳定的统计规律；样本B的EWR变异系数仅8.1%，批内一致性良好。这种离散度差异在逐件趋势图上一目了然：

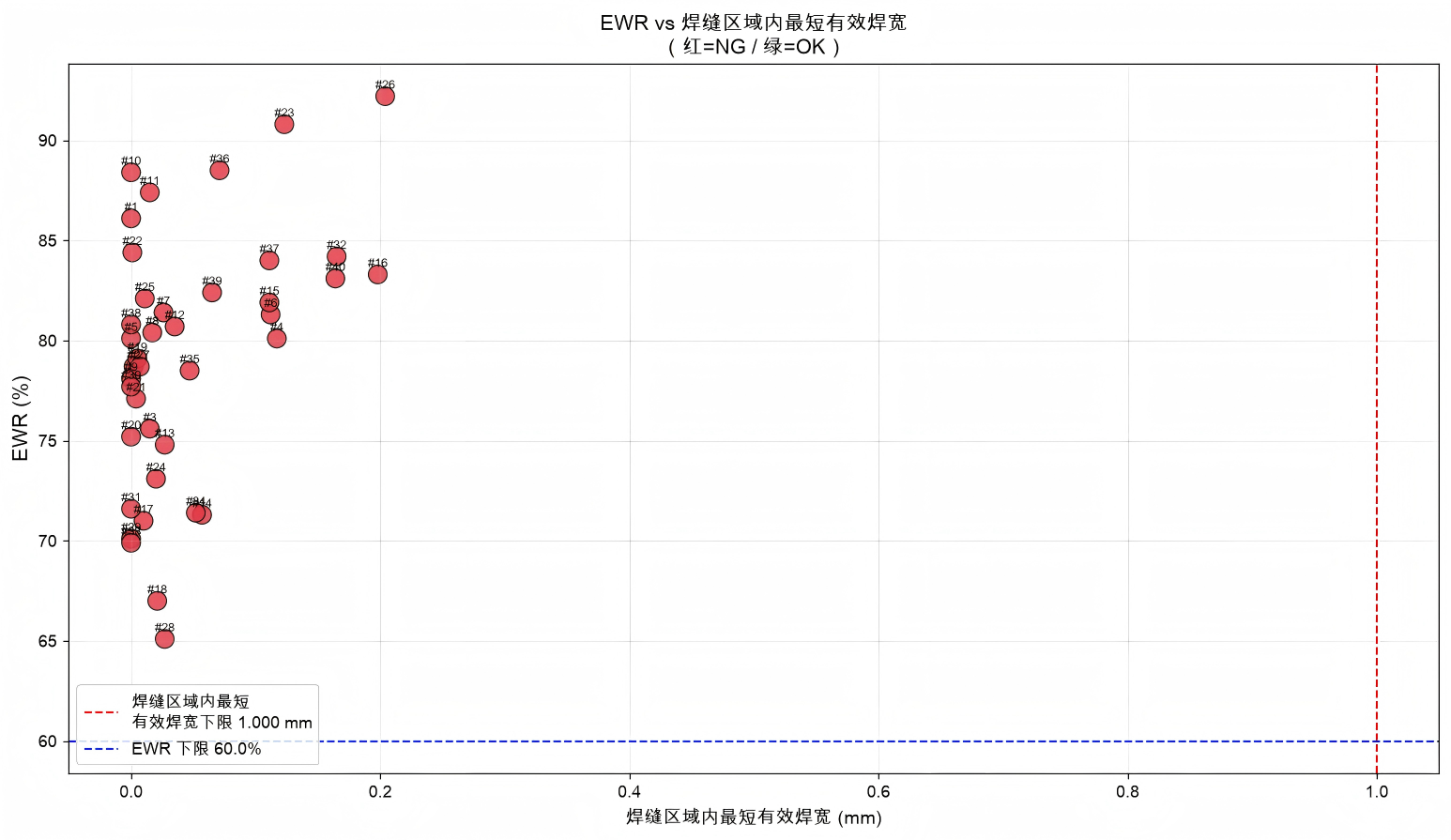

样本B最值得拿出来讨论，因为它非常适合说明“平均值陷阱”。如果只看EWR，79.2%的平均值容易让人认为焊缝整体状态不错；但最短有效焊宽平均只有0.046 mm，最高也仅0.204 mm，距离1.000 mm要求仍有明显差距。

EWR本质上更接近面积型指标，它告诉我们焊合区域占比；最短有效焊宽则关注连续焊缝的最薄弱截面。对于承担密封和结构连接的多通阀焊缝，局部窄颈、断续熔合或贯穿通道，往往比平均值更接近真实失效入口。

在样本A中，贯穿占比平均值达到64.5%，最高96.5%；最短有效焊宽平均0.097 mm，29/30件低于0.600 mm要求。这类结果说明焊缝中存在大范围未形成有效连接的区域，后续气密、爆破或温循中都可能被放大。

在样本B中，贯穿占比均值只有1.25%，但由于其判定标准为0.0%，任何贯穿都需要关注；同时最短有效焊宽40/40件不足，意味着即便整体焊合率不低，也仍需要继续优化局部熔宽和连续性。

批量OCT检测的价值，不止是告诉我们第几件NG。更关键的是，把焊缝沿长度方向展开，看缺陷是否在相同位置反复出现。

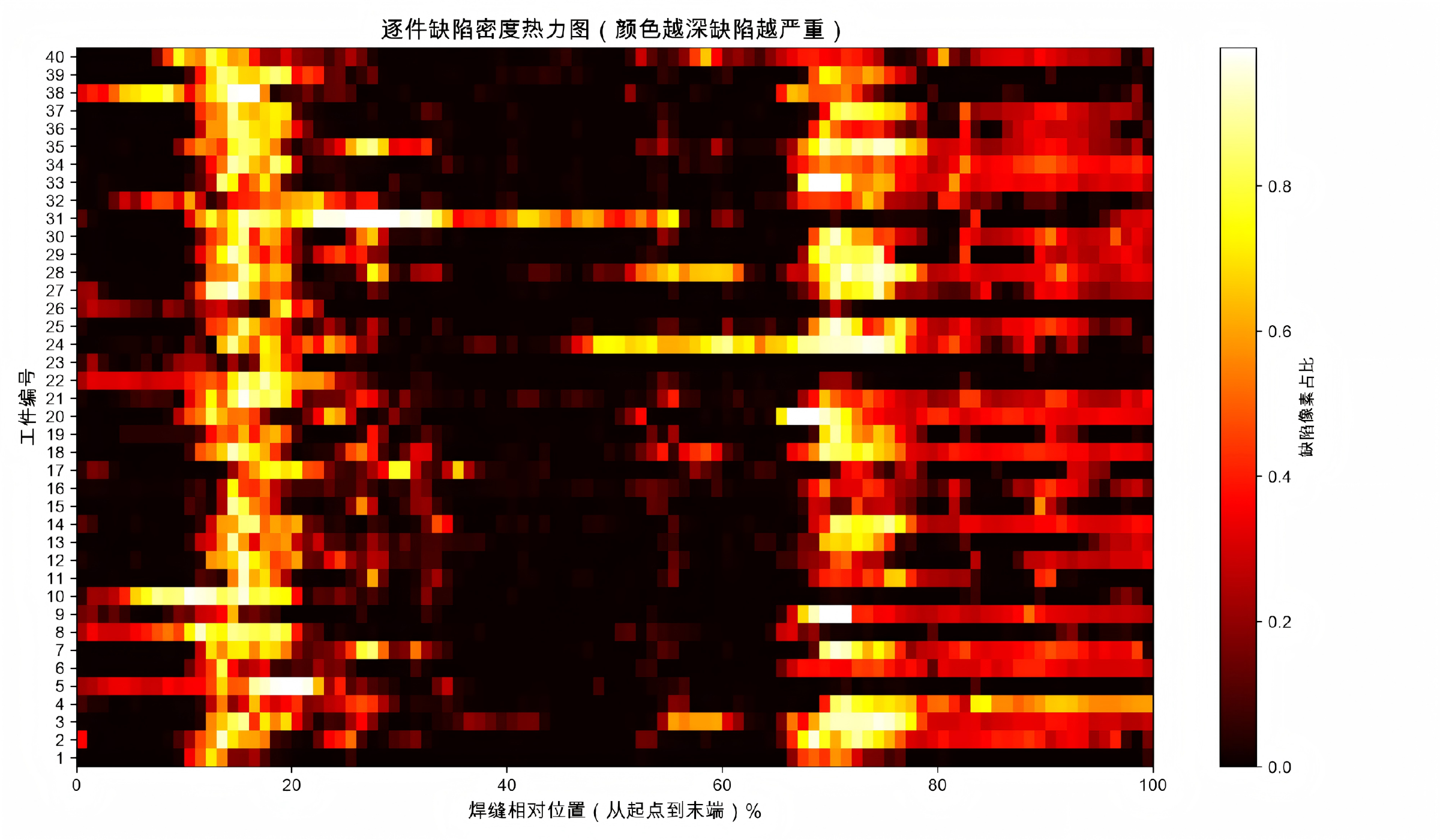

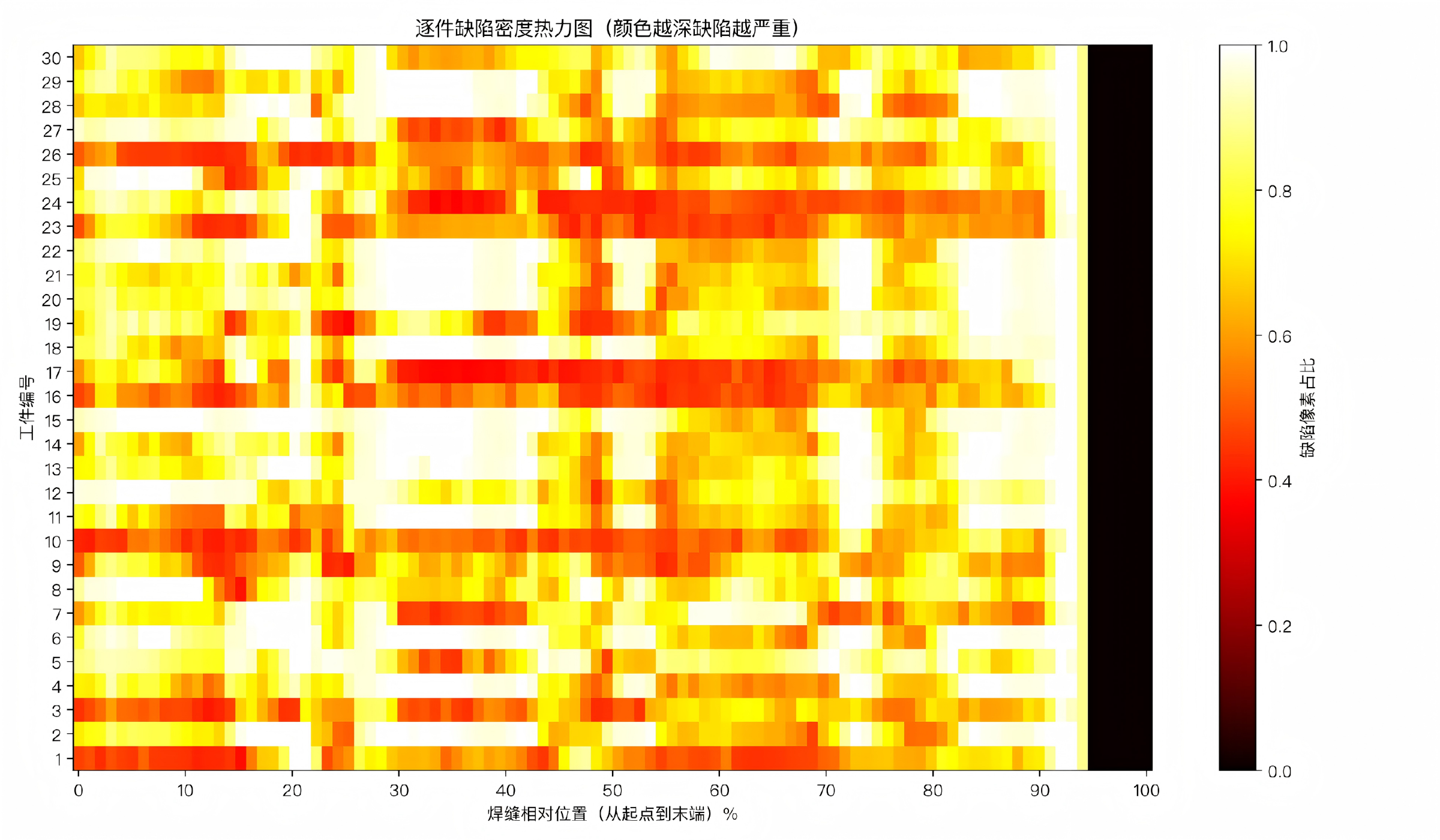

样本A在3.5%、21.5%、28.5%、52.5%、72.5%、92.5%等位置出现公共缺陷峰值，其中收尾闭合区约92.5%的峰值缺陷密度达到0.995，接近全段异常。样本B的分段统计也显示，0–20%、60–80%和80–100%区域缺陷密度高于中段，缺陷集中于首尾两段。相对样品A，样品B位置度的规律性更显著。相对来说，制程更趋于可控。

这类位置规律会把分析方向从“材料随机不良”推进到“焊接过程问题”：激光启停、功率爬升/回落、振镜速度、扫描搭接、闭合轨迹、夹具压紧、几何转角和局部壁厚变化，尤其是焊接点温度的变化。都可能在缺陷位置图谱中留下痕迹。位置指纹一旦锁定，改进措施即可定点施治。由此，OCT批量检测出现一个非常重要的价值：

从一件NG，到一张“焊缝质量地图”

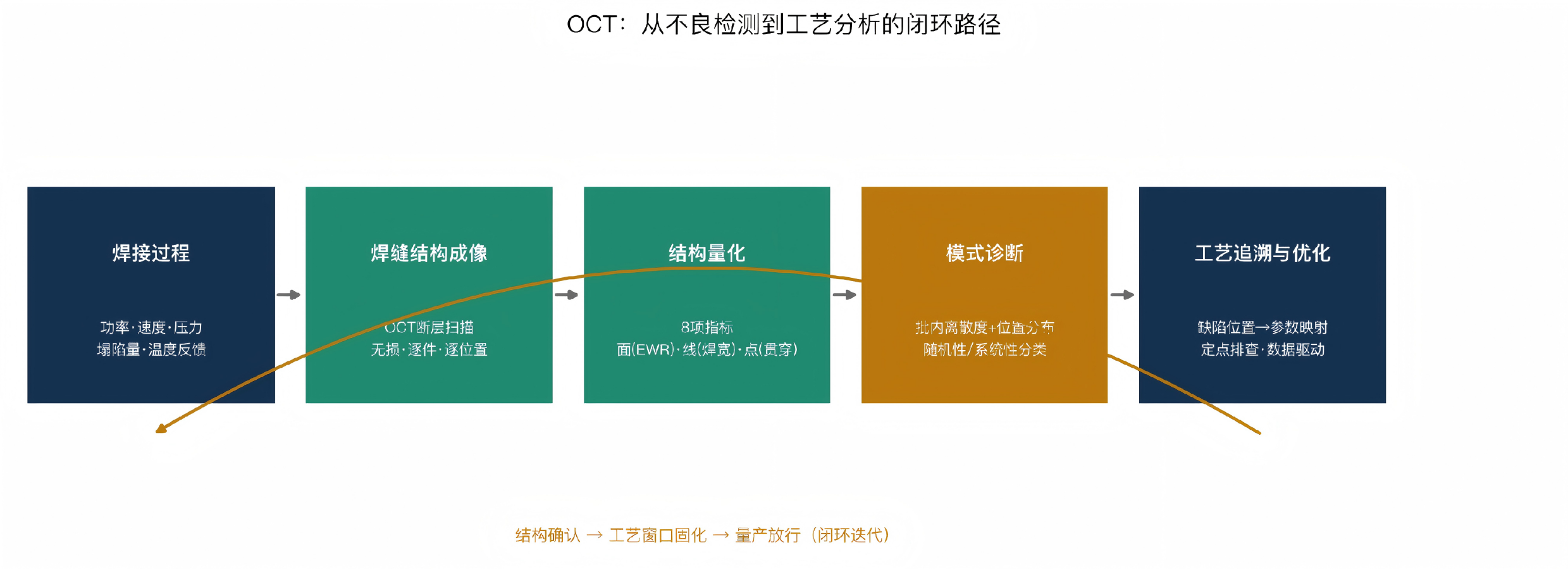

传统质量路径通常是：焊接完成后做气密，发现NG再回头调参数。OCT加入以后，路径可以进一步细化为：焊接后获取焊缝结构图像，量化EWR、焊宽、贯穿、缺陷密度和位置分布，再反向关联焊接温度、速度、压力、夹具、材料和热历史。

第一，在工艺开发阶段，不建议只把OCT作为末端拦截工具。更有效的做法，是同步记录功率、速度、压力、塌陷量、温度反馈与OCT结构指标，建立材料—工艺—焊缝结构之间的窗口关系。

第二，在量产阶段，OCT可以承担结构级全检与趋势监控：每件产品保留图像或特征值，不仅判断个体是否异常，也监控缺陷位置是否漂移、批内离散是否扩大。

第三，OCT阈值必须项目化。不同材料、颜色、填料比例、阀体结构、焊缝宽度和失效模式，对合格图像的定义都不同。结构指标要真正用于放行，还需要与气密、爆破、疲劳、高低温循环、湿热老化等验证结果建立关联。

气密性告诉我们产品当下是否泄漏；OCT进一步告诉我们，焊接过程中到底形成了什么结构。

OCT的价值已经不只是“检测不良”，而是让不可见的焊缝结构变成可量化、可统计、可追溯的数据。这正是热管理多通阀塑料以及更多的高要求的激光塑料焊接中，OCT检测技术最值得推广的应用方向：把不可见的焊缝内部结构，转化成连续、可量化、可统计的数据。

最终建立：材料 → 工艺 → 焊缝结构 → 产品性能 → 长期可靠性的数据链路。

这或许才是OCT在热管理多通阀塑料激光焊接中的真正价值。
