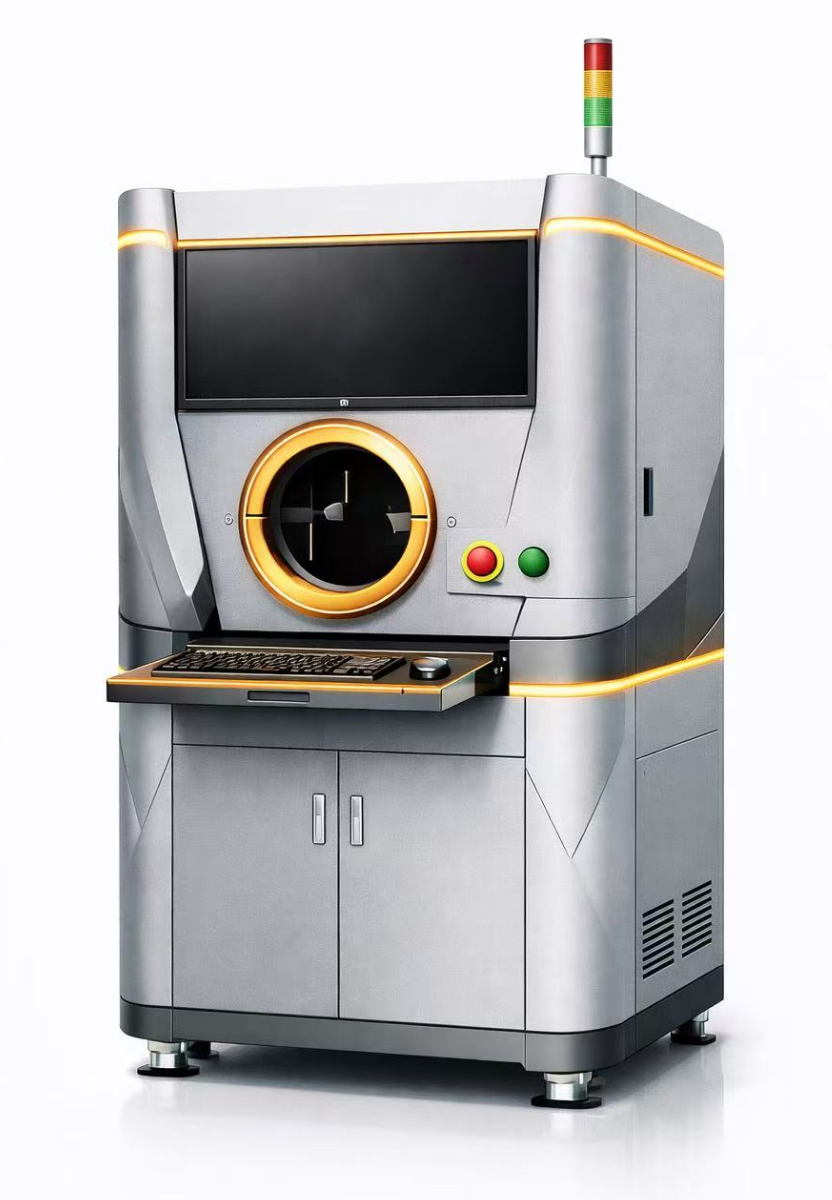

威克锐光电重磅发布: 塑料焊接缺陷检测 2.0 版，从外观检测到内部重构，塑料焊接标准全新定义

在激光塑料焊接广泛应用的今天，一个关键问题越来越清晰：塑料焊接的质量标准，必须被重新定义。长期以来，行业更多关注“功能是否合格”，却忽视了一个本质问题——焊缝的真实结构状态是什么？今天，威克锐光电 正式发布：无损缺陷检测 2.0 版本。这不仅是一次产品升级，更是一次质量认知层级的升级。

一、行业现状：焊缝天然不可见

在激光焊接工艺中，大多数产品采用穿透焊接结构完成：

• 上层材料透光

• 下层材料吸收

• 焊缝形成于内部结合界面

焊接最关键的区域，从结构上就是不可观测的。

我们无法通过外观判断：

• 是否完全塑化

• 是否存在微分层

• 是否形成空鼓

• 是否存在未熔融区域

焊接质量，长期处于“不可见状态”。

二、传统检测方式的局限

目前主流检测方式包括：

• 气密检测

• 爆破测试

• 拉拔测试

这些方法只能通过“结果”进行判断。它们回答的是：

是否漏？

是否断？

却无法回答：焊接界面是否真正达到材料融合极限？这也是行业长期存在的结构盲区。

三、什么才是优秀焊缝？

塑料焊接的本质，是分子链的扩散与重排。真正优秀的焊缝应当达到：

焊接面完美塑化，达到注塑级的结合。具体结构表现为：

• 结合界面消失

• 塑化层连续均匀

• 无空鼓

• 无分层

• 无未熔融残留

焊接不是简单“粘住”，而是材料结构真正“融为一体”。

四、典型结构问题示意

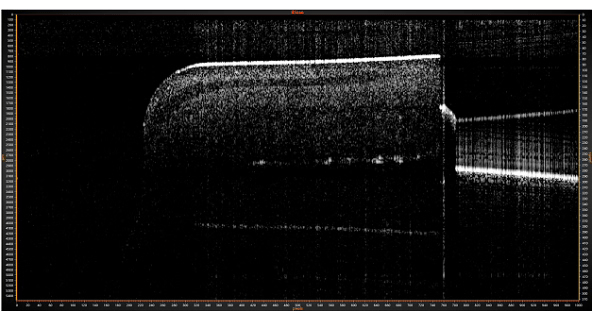

图示 1：压力不足导致空鼓

焊接压力不足时，界面贴合不充分，熔融层无法完全压实，冷却后形成内部空鼓。结构状态：

• 内部存在空腔

• 界面未完全贴合

但传统测试结果可能是：

• 气密合格

• 拉力合格

这是典型的“假合格结构”。在长期热循环或振动疲劳条件下，这类结构极易成为裂纹起始点。

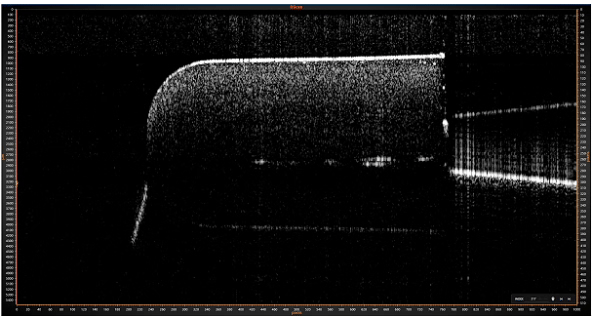

图示 2：无损缺陷检测下的真实焊缝

通过无损检测技术，焊缝内部状态可以被直接可视化：

• 塑化区清晰可见

• 空鼓位置精准识别

• 未融合区域一目了然

焊接质量第一次从“推测”变成“结构可视”。

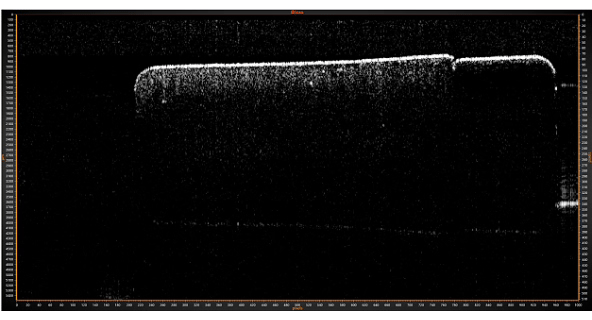

图示 3：真正的优秀焊缝

理想结构应表现为：

• 结合面完全塑化

• 分界线消失

• 与上层注塑件结构融为一体

• 内部连续致密

这种状态下，焊缝不再是“两个材料的界面”，而是成为一个完整结构体。

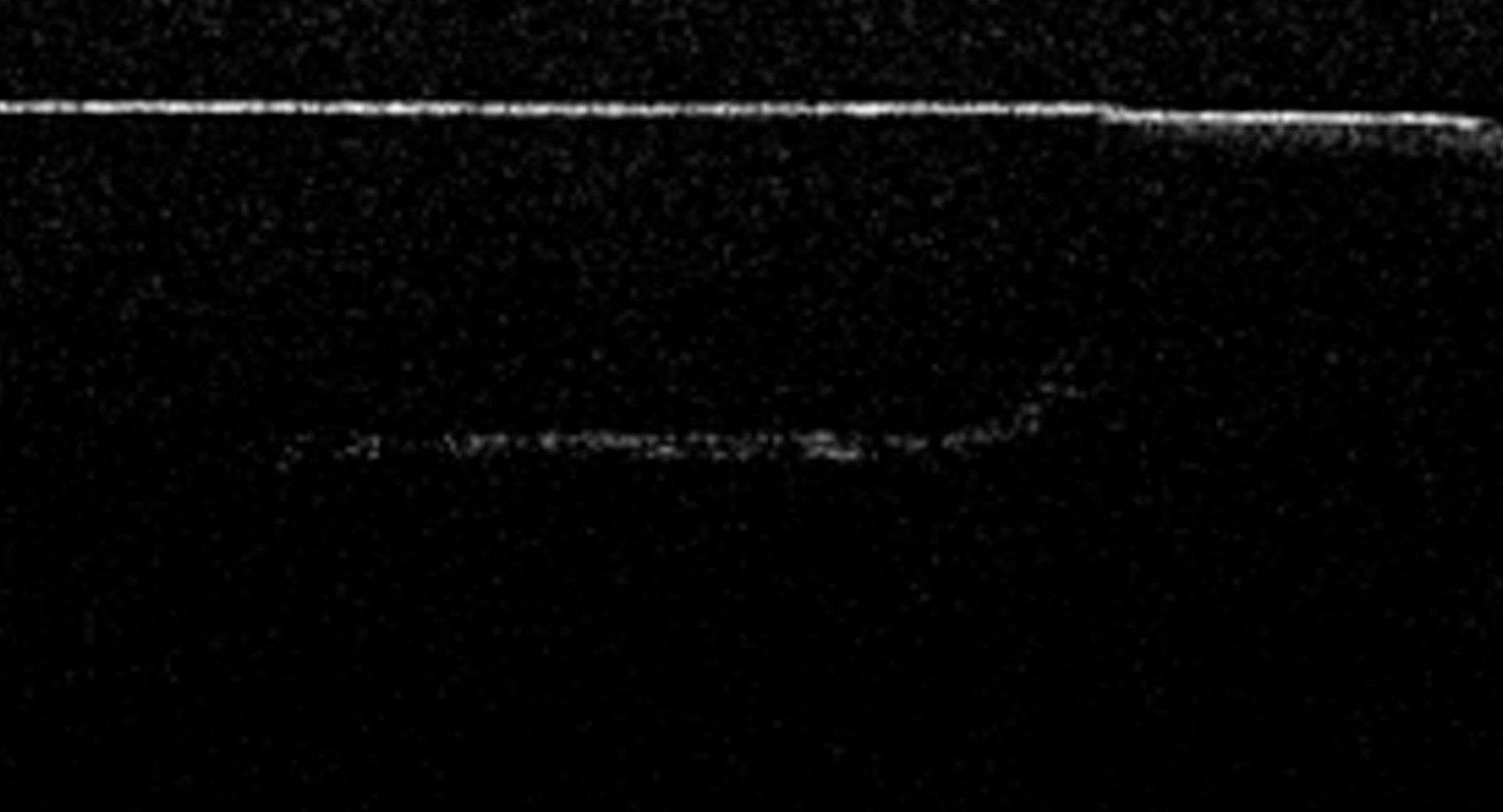

图示 4：焊缝内部出现分层

当能量分布不均或冷却控制异常时，焊缝内部可能形成分层结构。

结构风险包括：

• 微裂纹起始

• 疲劳扩展通道

• 长期可靠性下降

这种问题，仅通过传统功能测试难以识别。

五、1.0 版本：焊接面的平面检测

威克锐光电 1.0 版本实现了：

• 100% 在线全检

• 内部焊接界面识别

• 焊接面缺陷检测

• 平面级空鼓识别

可以理解为：1.0 是焊接界面的“平面检测”。它解决了“焊接面是否连续”的问题。

但仍然无法获取：

• 轴向断层信息

• 塑化层厚度变化

• 内部分层结构

1.0 解决的是：“有没有焊接成功？”但还不能完整回答：“焊得是否达到结构级融合？”

六、2.0 版本：轴向切片成像 + 3D结构重构

2.0 的核心突破，是检测维度的升级。

1.轴向切片成像，新增轴向断层扫描能力：

• 获取厚度方向结构信息

• 识别内部微分层

• 判断塑化区连续性

• 定位结构断点

焊缝不再只是一个平面，而是一个具有厚度与体积的三维结构体。

2.三维成像重构

通过连续断层数据重建，实现：

• 焊缝三维模型构建

• 塑化层空间分布可视化

• 空鼓体积量化

• 分层长度精确定位

焊接质量正式进入：3D结构级验证时代。

七、行业意义：质量定义的升级

过去我们问：产品是否通过测试？

未来必须问：焊缝是否真正达到注塑级融合状态？

当焊缝可以被断层切片，当结构可以被三维重构，塑料焊接，第一次具备：

100% 全焊缝结构验证能力

从抽检到全检的升级路径

从功能合格到结构级可靠的转变

结语

塑料焊接行业正在经历一次重要转折：从不可见，到平面可视，再到三维结构重构。威克锐光电 发布的，塑料焊接缺陷检测 2.0 版。

不仅是一套检测系统，更是一种质量标准的重构。焊缝是否优秀，不应依赖推测。而应通过三维结构被清晰验证。

这一次让焊缝，真正被看见。
