在现代精密制造业，尤其是在汽车电子、医疗器械、消费电子等领域，塑料激光焊接技术因其非接触、无颗粒、高精度和美观的焊接效果而备受青睐。然而，这项技术的成功应用高度依赖于一个看似简单、实则至关重要的前提：待焊接塑料部件的透光率一致性。本文将深入探讨实施透光率全焊缝检测的紧迫性，分析玻纤聚集这一典型材料问题对焊接良率的致命影响，并系统梳理影响焊接质量的关键因素。
一、 无可妥协：透光率全焊缝检测的重要性

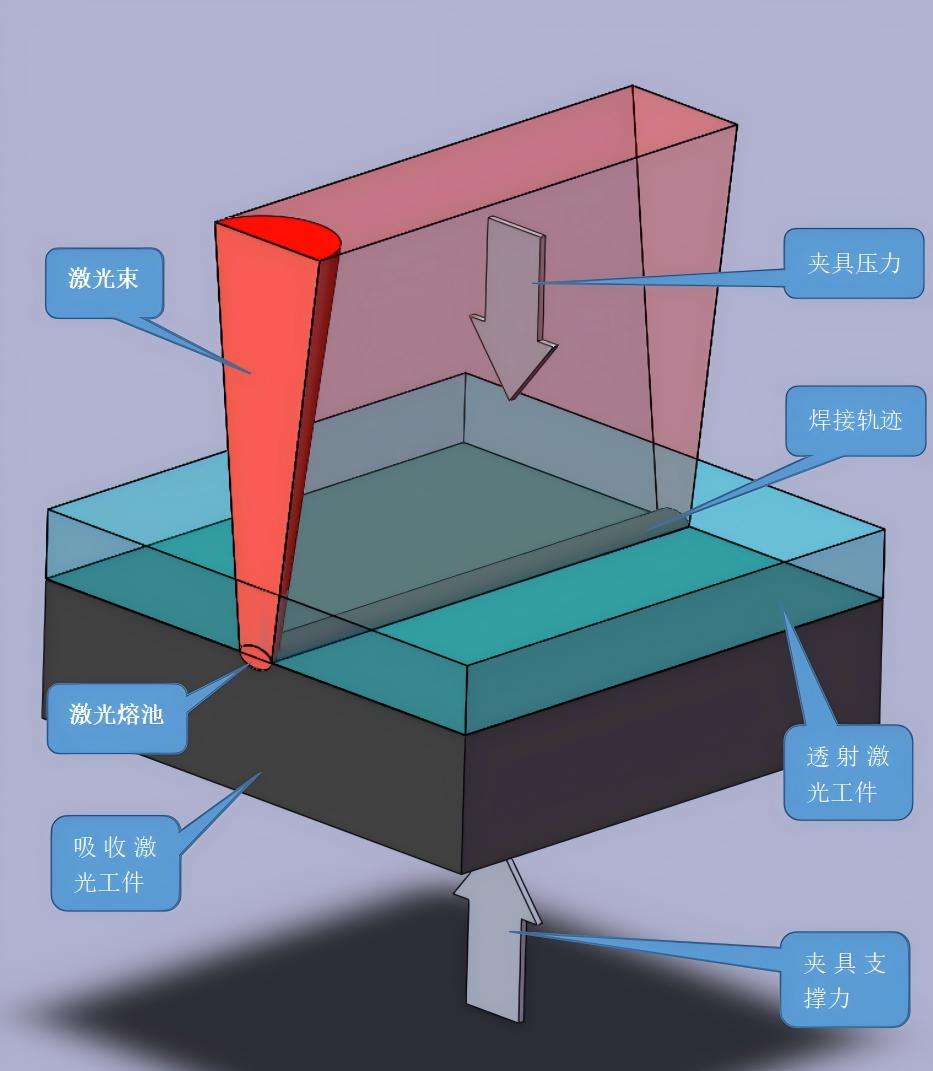

塑料激光焊接的原理是：一束特定波长的激光穿透上层透光塑料件，到达下层吸光塑料件表面后被吸收并转化为热能。热量通过热传导熔化上下层塑料的接触面，在压力作用下实现分子链间的融合与焊接。
在这个过程中，上层塑料件的透光率是激光能量传输的“生命线”。任何局部的、微小的透光率波动，都可能导致焊接结果的天壤之别。
为什么必须是“全检”而非“抽检”？
1.缺陷的隐蔽性与局部性：材料内部的杂质、玻纤聚集、微气泡、应力发白或表面微划痕等缺陷，往往是局部存在的。传统的抽检方式如同大海捞针，无法保证每一个出厂工件的关键焊接区域都是完美的。一个未被检出的微小缺陷点，就足以在焊接时形成一个虚焊点或熔穿点，导致整个部件密封性失效或强度不达标。
2.保证100%焊接良率的必然要求：在追求零缺陷的高端制造中，焊接良率必须无限接近100%。唯有对每一个工件、沿整个预设焊缝路径进行100%的透光率扫描（即全焊缝检测），才能将含有风险的材料提前拦截在焊接工序之前。这实现了从“事后补救”到“事前预防”的质量管控模式转变，从根本上杜绝了因材料问题导致的批量性焊接报废。
3.工艺稳定性的基石：激光焊接设备的参数（如功率、速度）是基于标准透光率材料设定的。如果工件透光率不一致，操作员将无所适从：提高功率可能导致正常区域过烧，降低功率则可能导致缺陷区域焊接不足。全检并分组管理，为后续的工艺参数精细化设置提供了数据支持，确保了生产过程的稳定性和可重复性。
随着工艺技术的进步，塑料材料本身的透光率已经很稳定，由于粒子料的问题造成的透光率缺陷已经几乎不存在。更过的问题出现在注塑阶段。

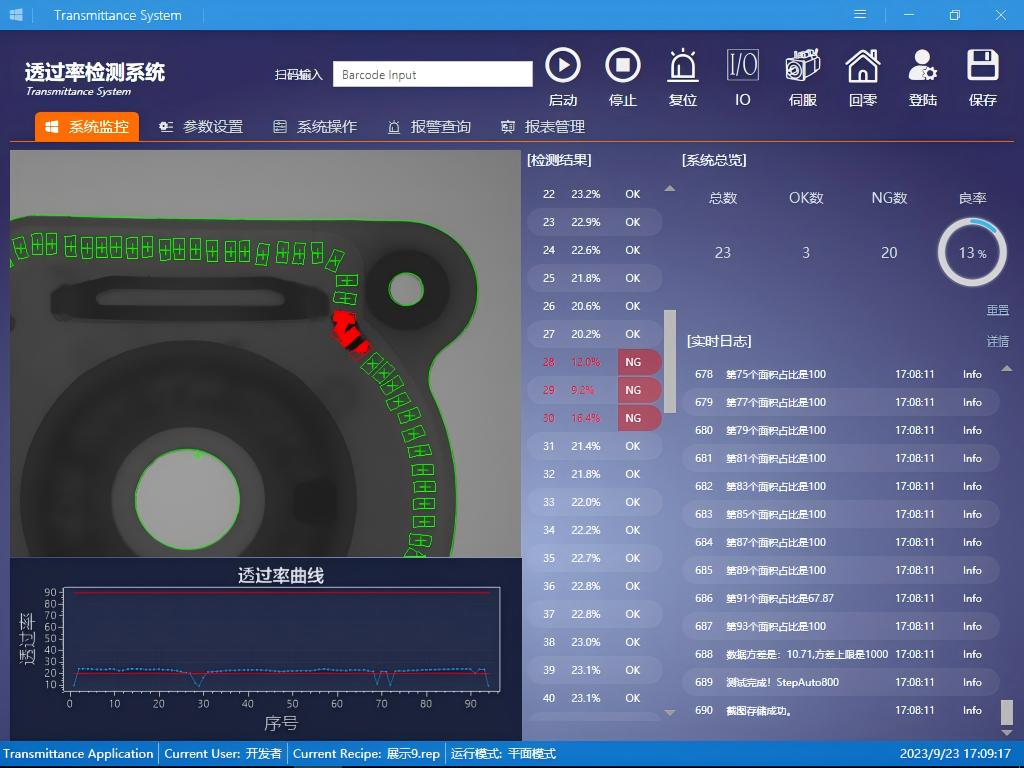

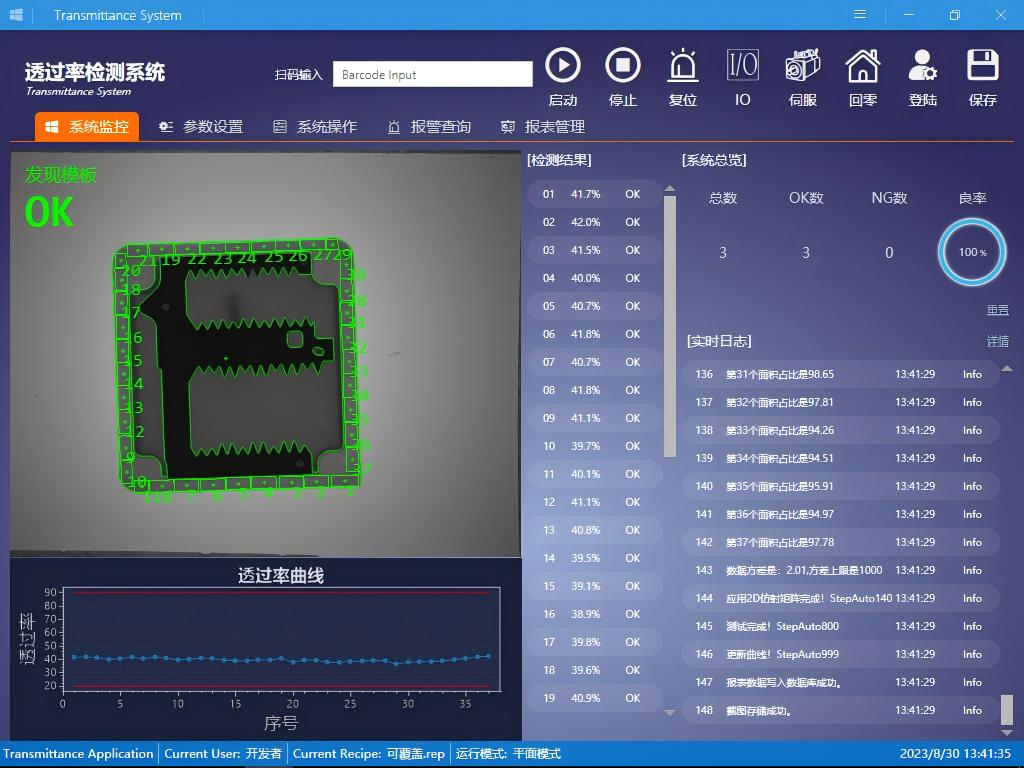

全焊缝检测意味着不仅仅是检测工件的几个点，而是用扫描式测量完整覆盖焊缝轨迹，生成一张“透光率云图”，直观显示整个焊缝区域的能量通过性是否均匀一致。
二、 隐形杀手：玻纤聚集对焊接良率的致命影响
在增强塑料（如PA6+GF30, PBT+GF30）的注塑过程中，玻璃纤维的均匀分布是一个常见的工艺挑战。玻纤聚集是指玻璃纤维在材料局部区域缠绕、成团，而非均匀分散。
这种现象对激光焊接质量的影响是灾难性的：
1.形成局部“遮光点”：玻璃纤维对激光的散射和反射作用极强。当玻纤聚集时，会在聚集点形成一个高散射区，严重阻碍激光束的通过。这相当于在激光的传输路径上设置了一个个“路障”。
2.导致能量分布极度不均：激光到达聚集点时，大部分能量被散射或反射，无法有效传递到下层的吸光件。其直接结果是：

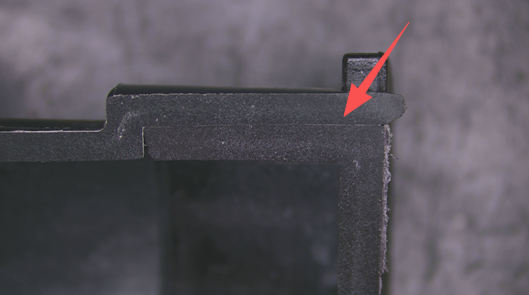

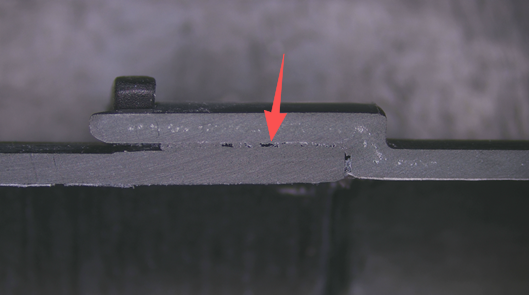

焊接不足/虚焊：聚集点下方的焊接界面因能量不足而无法充分熔化，形成结构弱点和潜在泄漏通道。
应力集中：虚焊点周围会成为应力集中区，在部件受振动或冲击时，裂纹极易从此处扩展。
3.引发表面过热甚至烧焦：被玻纤聚集点散射的激光能量可能在上层塑料内部或表面被吸收，导致局部温度急剧升高，造成材料降解、发黄、甚至烧焦碳化，严重影响产品外观和性能。
因此，控制玻纤聚集的本质，就是控制透光率的均匀性。通过透光率全检，可以高效、无损地识别出含有玻纤聚集的高风险工件，并将其退回给材料供应商或前道注塑工序进行根因分析，从而推动整个供应链的质量改善。
透光率不稳定的主要成因分析，从而推动整个供应链的质量改善。
透光率不稳定的主要成因:
1.材料批次差异：
基础树脂差异：不同批次的尼龙（如PA6, PA66）原料，其分子链结构、结晶度可能存在微小差异，直接影响其对近红外激光的吸收和散射特性。
添加剂波动：尼龙通常需要添加玻纤、增韧剂、阻燃剂、热稳定剂等来满足性能要求。这些添加剂的种类、比例、批次间的分布均匀性，是影响透光率的最主要因素。特别是玻璃纤维的含量和分布，任何微小的聚集都会形成局部“遮光点”。
2.注塑工艺波动：
水分含量：尼龙具有很强的吸湿性。粒料烘干不彻底或注塑过程中再次吸湿，会导致产品内部产生微气泡（“银纹”），这些微气泡会强烈散射激光，造成透光率下降和不均。
加工温度与速度：注塑温度、保压压力、注射速度等参数不稳定，会影响玻纤的取向和分布，也可能导致材料降解或产生内应力（应力发白），这些都会引起透光率的局部变化。
模具状态：模具温度不均、排气不畅、冷料痕等，都会在制品局部形成缺陷，影响透光一致性。
三、 系统观：影响塑料激光焊接质量的核心因素图谱
除了透光率与材料均匀性，焊接质量是一个系统工程，主要受以下几大因素影响：
1. 材料因素

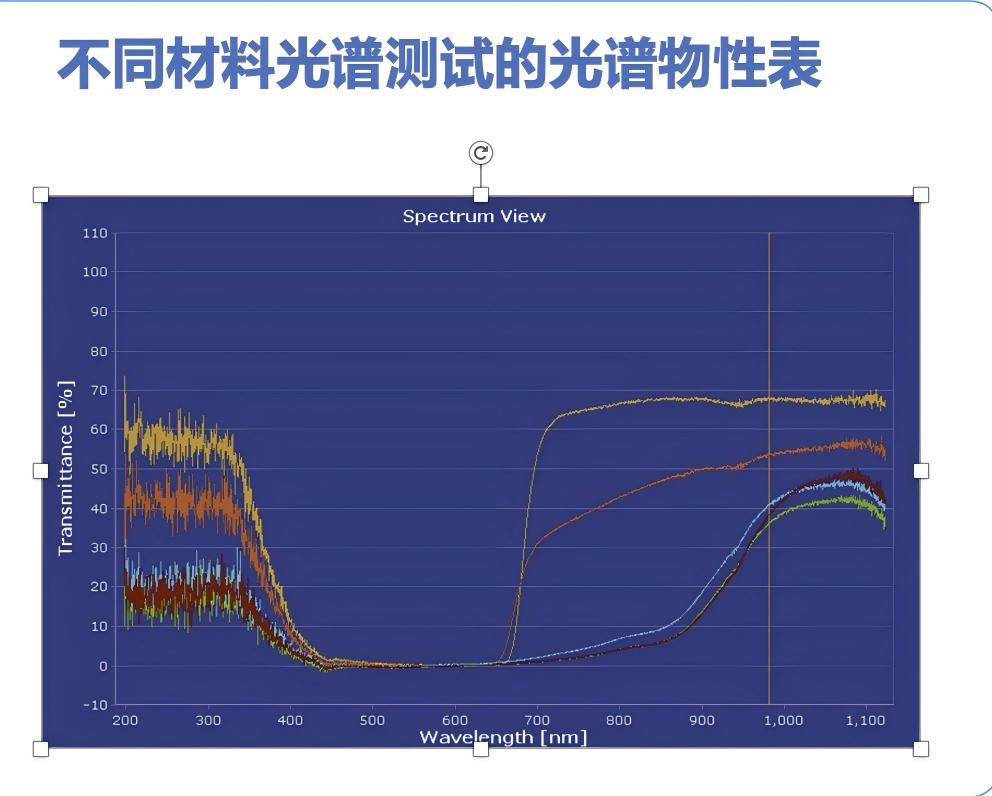

透光/吸光性能匹配：上下层塑料对激光波长的透光率和吸光率必须精确匹配。这是工艺可行的基础。
材料一致性：不同批次的材料，其颜色、添加剂（如玻纤、矿物填料）含量和分布必须稳定。
相容性与熔融指数：上下层塑料必须具备良好的相容性，且熔融指数（流动性）应接近，以确保熔合界面的分子能充分相互扩散、缠绕。
2. 设计/工艺因素
设备精度与稳定性：激光器的功率稳定性、扫描振镜的精度、夹具的定位和压紧力控制是保证一致性的硬件基础。
焊接参数：激光功率、焊点温度，焊接速度、线性能量（功率/速度）决定了输入热量的多少。参数过低则焊接不牢，过高则导致降解或变形。
焊缝设计：焊缝的宽度、形状（如轮廓焊接、准同步焊接、掩膜焊接等）需要与产品结构和材料特性相匹配。
3. 管控因素
来料检验：实施严格的透光率全焊缝检测，是拦截不良品的第一道，也是最重要的一道防线。
过程控制：保持焊接区域清洁（无灰尘、油污），监控环境温湿度，定期校验设备参数。
质量追溯：建立从材料批次到工件、再到焊接参数的全流程数据追溯系统，便于问题发生时快速定位根因。
以下从汽车行业两个常见的分类，分析透光率全检的价值
1：汽车电子零部件塑料壳体密封
透光率全检在汽车电子零部件的制造流程中，塑料壳体的密封焊接往往是整个制程的最后一环，也是决定产品最终质量、可靠性与安全性的“终极考验”。一枚即将装配于发动机舱的控制单元、一个安装在底盘附近的传感器，其内部承载着精密的PCB板和芯片，必须在其塑料壳体内得到终身可靠的保护，抵御水分、化学品、灰尘和振动的侵袭。
正因为焊接是最后一步，所有前置工序（如注塑、PCB贴片、组装）的价值都已凝聚于此。此时，若因上层塑料件的局部透光率不良导致焊接缺陷，其后果不再是普通的良率损失，而是一场成本灾难与安全危机的双重爆发。
一、 最后一环的陷阱：缺陷成本的指数级放大
汽车电子零部件的价值密度极高。当一个壳体进入焊接站时，其内部可能已搭载了价值不菲的电子元器件，并完成了所有功能性测试。此时的成本结构如下：
沉没成本：材料成本 + 注塑成本 + 电子元器件成本 + PCBA制程成本 + 组装成本。
等待附加的成本：焊接工序本身的加工成本。
一旦因上层壳体本身的透光率问题（如玻纤聚集）导致焊接失败，所带来的不再是单个塑料壳体的报废，而是整个总成的报废。这种浪费是毁灭性的：
1.高昂的直接报废损失：损失的是一个完整的、高价值的子系统总成。
2.停线风险与产能损失：若缺陷未能被立即发现，导致批量性焊接失败，整条产线可能被迫停线，进行排查和清线，造成巨大的产能和工时损失。
3.返工成本极高甚至不可行：塑料激光焊接一旦完成，几乎是不可逆的。强行拆解返工不仅可能损坏壳体，更可能对内部精密电子元件造成不可逆的物理或热损伤，风险远高于直接报废。
因此，在焊接这个“最后一环”之前，对上层壳体进行透光率全检，不再仅仅是一个质量控制点，而是一个极具经济效益的成本控制阀门。拦截一个有缺陷的、价值仅数元的塑料件，避免的是一个价值数百甚至上千元的总成报废。
二、 密封失效：从质量缺陷到安全隐患的质变
对于汽车电子而言，密封性不是一个普通的质量指标，而是一条不可逾越的安全红线。
由玻纤聚集等引起的局部虚焊或针孔，会在焊接缝上形成肉眼难以察觉的微小通道。在短期内，部件可能通过工厂的气密性测试。但在汽车漫长的使用寿命中，在持续的振动、冷热循环、高压水洗等严苛环境下，这些薄弱点会逐渐演变为故障的源头：
水分侵入：导致内部电路短路、腐蚀，引发功能中断、信号误报或元件永久性损坏。对于发动机控制单元或刹车辅助系统而言，这种失效可能是灾难性的。
化学腐蚀：刹车油、机油等渗入，会腐蚀焊点和精密元件。
密封失效的隐蔽性与延迟性：问题可能在数月甚至数年后才在终端客户车辆上爆发，这导致了：
高昂的保修索赔成本。
潜在的批量召回风险，对品牌信誉造成毁灭性打击。
难以厘清的安全责任。
因此，透光率全检在此场景下，实质上是一项安全保障措施。它确保流向焊接工序的每一个上层壳体，其材料本身具备形成一条完整、均匀、高强度焊缝的能力，从根源上杜绝了因材料不均而埋下的“定时炸弹”。
2 尼龙管路接头透光率不稳定：被忽视的泄漏风险源头
透光率不稳定如何具体导致泄漏风险
泄漏风险并非直接源于透光率数值本身，而是源于其不均匀性导致的焊接能量密度分布不均。
1.能量不足区 → 虚焊/未焊透：
在透光率较低的局部区域，激光能量被过度衰减或散射，无法到达焊接界面或能量不足以使尼龙材料充分熔化。
后果：该区域无法形成有效的分子链缠结，焊缝界面存在微小的未熔合缺陷。在初期压力测试中，这个缺陷可能未被检出，但在车辆长期振动、油液压力脉冲、冷热循环的应力下，缺陷会逐渐扩展为贯穿性的裂纹，导致介质（燃油、冷却液）泄漏。
2.能量过高区 → 过烧/降解：
在透光率较高的局部区域，过量的激光能量顺畅通过并聚集在下层吸收区，导致界面温度急剧升高，超出材料耐受范围。

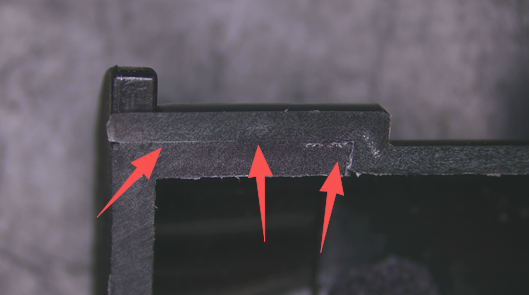

后果：尼龙材料发生热降解、碳化、产生气泡。过烧会使得焊缝材质变脆，形成结构性弱点。同时，产生的气泡和碳化杂质会破坏焊缝的连续性，同样形成泄漏通道。
3.焊缝强度与密封性不均：
一条本应均匀一致的焊缝，由于能量输入不均，其不同区段的熔深、宽度和材料性能变得不一致。这种不均匀的焊缝其整体强度会大打折扣，且在最薄弱的环节首先失效。
对于汽车管路系统，泄漏意味着：
安全性灾难：燃油泄漏是极其严重的火灾隐患；动力转向液、制动液泄漏直接导致车辆操控失灵。
性能故障：冷却液泄漏导致发动机过热拉缸；进气系统泄漏导致发动机工作异常，排放超标。
高昂的售后成本：一旦发生场外失效，面临的将是批量召回、保修索赔、品牌信誉受损，其代价远高于制造成本。
结论
在塑料激光焊接的高标准要求下，对上层工件的透光率进行全焊缝检测，不再是一个可选项，而是一项保证高良率、高可靠性的必要投资。随着行业技术的普及和进步，材料本身的透光率稳定性已经非常稳定。在大规模生产中，它精准地抓住了注塑过程中，“玻纤聚集”，焊缝位置油污，损伤等一系列材料缺陷这一主要矛盾，将质量控制关口前移，实现了从被动应对到主动防御的飞跃。唯有在材料、设计、工艺和管控上系统性地精益求精，才能真正释放塑料激光焊接技术的巨大潜力，制造出满足未来市场严苛要求的高品质产品。
首页
产品中心
电话咨询
留言
