激光塑料焊接过程管控细节分析

在塑料激光焊接的发展历程中，存在一个普遍的技术认知演进：早期工艺通常将“激光功率”视为核心管控参数，认为稳定输入能量即可实现可靠焊接。必须承认，这一理念在大量对良率与长期可靠性不敏感的应用中，确实能够完成焊接生产。然而，随着汽车电子、医疗设备等高端领域对质量“零缺陷”的追求，焊接不再仅仅是“连接”，而是关乎产品全生命周期可靠性的“结构生成”过程。此时，仅管控功率就显得粗放且被动。功率恒定，并不意味着焊接界面的热状态恒定。材料波动、环境变化、夹具散热等干扰因素，都会使恒功率下的实际焊接温度偏离理想窗口，导致虚焊、过烧等隐性缺陷频发，良率与成本失控。但这并非简单的技术替代，本质上是企业质量理念与产品标准的抉择。对普通消费品，功率管控或许是成本最优解；但对安全攸关的零部件，温度溯源带来的可靠性提升，则是必须支付的“质量成本”。

因此，现代制造的核心智慧，不在于盲目选择最先进的技术，而在于基于产品定位、质量目标与成本约束，做出最理性的技术匹配。最终，在确保满足需求的前提下，实现质量、效率与成本的整体最优。

本文将从壳体封装类激光塑料焊接的底层工艺逻辑出发，系统阐述整个工艺过程中每个核心参数基本原理。从而系统的展现激光焊接功率管控和温度闭环的差异。

一、 塑料激光焊接中“熔深”的精确定义

在塑料激光焊接中，熔深是一个至关重要的核心参数，但它并非一个简单的几何深度概念。

宏观定义：通常指上层透光材料与下层吸光材料在焊接界面处，因材料熔化、混合并再固化而形成的、具有全新形态的焊接区域的宽度或深度。

微观/功能定义：有效分子链相互扩散缠结的界面区域厚度。这个区域的厚度直接决定了焊缝的力学强度（如拉伸强度、剥离强度）和密封性能。

现在，我们深入到您关心的微观层面，看看熔深是如何形成的。

微观过程：分子链的扩散与缠结

加热塑化：激光能量被下层吸收转化为热能，热传导使上下两层的界面区域温度升高至粘流态。此时，材料变软，上下壳体在压力作用下相互方向靠近。壳体上下的高低落差第一阶段被压平。焊接面压强趋于稳定。

界面消失与扩散：清晰的焊接界面逐渐消失。两侧的聚合物分子链（特别是链端和链段）开始跨越原始的界面，向对方区域布朗运动。

缠结与愈合：相互扩散的分子链在压力的作用下相互缠绕、勾结，形成新的、强大的物理缠结点。这个过程称为界面愈合。冷却固化后，这个区域就形成了由双方分子链共同组成的、具有全新结构的新的聚合物，也就是焊接层。

微观尺寸变化：这个过程的宏观体现就是塌陷量。上层零件会被夹具轻微压入这个熔融的、粘度降低的焊接层，从而在垂直方向产生一个微米级的位移。塌陷量与熔深正相关，是监控焊接质量的关键在线参数。

而在焊接工艺中所控制的熔深，是上下壳体高低工差造成的接触面压强不一致，受热后在压力下软化下陷+实际塑化焊接面（也就是上面描述的实际熔深）。所以实际统称为塌陷量。在实际激光焊接工艺中，管控的实际上是这个值。

二、 功率与温度的关系。

核心关系：激光功率是“因”，材料温度是“果”，但这不是简单的因果关系。

1. 功率是热量的来源

激光功率决定了单位时间内照射到材料表面的能量大小。功率越高，单位时间内输入的能量就越多，如同把燃气灶的火力开到最大，水温上升会更快。

2. 材料是能量的“处理器”和“耗散者”

材料不会将吸收的激光能量全部转化为自身热量的升高。它像一个“能量处理中心”：

吸收与转化：材料会吸收部分激光能量并转化为热能。激光作用到材料上有三个指标，反射（较低），吸收，透射。吸收率是关键，取决于材料本身（如是否含炭黑）、激光波长等。吸收率决定了材料吸收光能并转换为自身热能，升温的速率。

耗散与损失：材料加热后，产生的热量会通过三种方式迅速散失：

o热传导：热量从高温区（激光照射点）向低温区（材料内部和周边）传递。

o热对流：材料表面与周围空气发生热交换。

o热辐射：材料以红外线形式向外辐射能量。

3. 最终的平衡决定温度

材料的瞬时温度，取决于 “能量输入速率” 和 “能量耗散速率” 之间的赛跑：

当 输入 > 耗散，材料温度上升。

当 输入 = 耗散，材料温度稳定在一个平衡点。

当 输入 < 耗散，材料温度下降。

基于以上，当一般的工程塑料，尤其含玻纤类，由于光反射，吸收，材料个体差异，两层焊接面的接触间隙等等各类差异下，批量生产中，同样的激光功率，会导致材料升温，以及将能量转化为自身温度的特性都会有一定差异。

因此，将激光功率视为影响材料温度的关键设定是正确的，但必须认识到，功率本身并不直接等于温度。它们之间通过复杂的热平衡相连接，并受到材料、环境、设计等多方面变量的深刻影响。

三：为什么塑料焊接过程中要关注温度指标？

 塑料焊接实际上是针对热塑性弹性体的再融再塑，是对材料分子级的重新塑化。而温度是分子级焊接反应的“直接开关”。就像塑料粒子注塑一样，核心的参数就是压强，以及温度。压力在壳体焊接过程中由夹具提供。这里不做赘述。

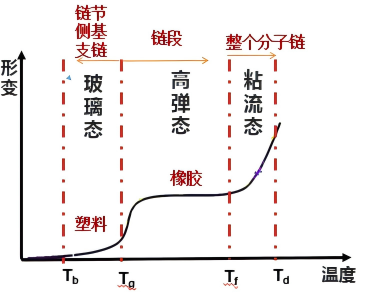

这个过程的微观机制是：

温度过低（低于熔点 Tm）：分子链被“冻结”，无法运动。界面无法有效融合，导致 “虚焊”或“未焊透” ，连接强度为零。

温度适宜（介于熔点和降解温度之间）：分子链获得足够能量，开始剧烈扩散并相互缠结，形成牢固的焊缝。

温度过高（达到或超过降解温度 Td）：分子链会从中间断裂，材料分解、碳化、产生气泡。导致焊缝发脆、变色、形成结构性弱点。

0

因此，控制温度就是直接控制焊接的物理化学反应过程。在塑料激光焊接中，控制了温度，就控制了质量；监控了温度，就监控了可靠性。这是现代高精度制造的基本共识。

四：终点：功率控制 vs. 温度反馈控制：

基于以上，我们开始讨论控制方式的差异。

1. 功率控制：一种“开环”策略

如下图左侧路径所示，这种策略是预设固定激光功率，并假设在此功率下，输入的能量能稳定地形成所需熔深。

优点：系统简单，成本较低。

致命缺点：它是“盲目”的。它假设系统是完美的：材料透光率/吸光率恒定、零件接触完美、环境无变化。但现实中，任何波动都会直接导致能量输入的不稳定，从而造成熔深波动。甚至包括激光器在使用过程中的衰减，以及透明玻璃夹具的脏污，都会导致能量输入的不稳定，但是同样可以使材料软化，在压力情况下下陷，虽然也能达到塌陷量指标，但是焊接层的塑化程度，无法预知。（以上我们讨论过塌陷量的构成，以及一个优秀的焊接面应该具备的特性）。

2. 温度反馈控制：一种“闭环”或“智能”策略

如上图右侧路径所示，这种策略的核心是预设目标焊接温度。系统通过红外传感器实时监测焊缝区域温度，并与设定值比较，动态调整激光功率。

核心优势：直接控制结果。功率进行动态补偿，关心焊接界面的温度是否稳定在材料最佳焊接窗口内。在监控激光功率输入的同时，同时监控焊接面的温度过程。

抗干扰能力：从图中可见，这是一个连续的闭环调节过程。当系统检测到任何干扰导致温度偏离时，会立即反向调节功率进行补偿，从而确保熔深的极致稳定。

3：结合面塑化的微观世界与尺寸变化

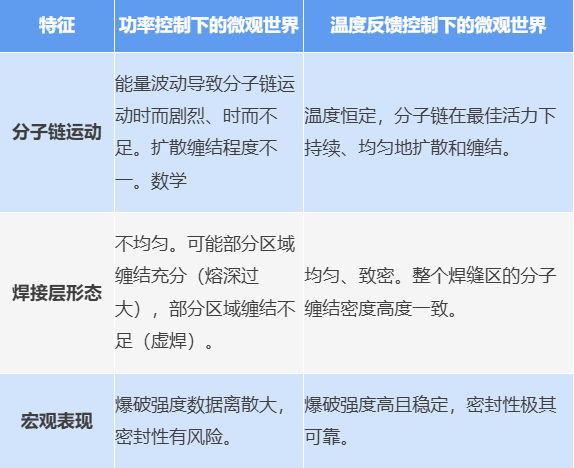

两种控制策略下的微观世界对比

图示样本为之前打样阶段两种工艺参数管控下极限爆破强度，图示可以发现，虽然样品B同样都满足0.4mpa以上的爆破强度，但是极限爆

破的数据极为离散。

样品A：激光恒温闭环+塌陷量反馈

样品B：固定激光功率+塌陷量反馈

结论

功率控制 是控制过程（输入能量），希望得到理想的结果（熔深）。它廉价但脆弱，适用于要求不高的场景。

温度反馈控制 是直接控制结果（界面温度），让系统自动优化过程（功率）。它通过实时补偿所有波动，直接守护着形成合格熔深的微观物理化学过程本身。

汽车电子等高质量要求的领域，温度反馈控制是实现高良率、高可靠性、可追溯性的必然选择，因为它从原理上保障了焊缝微观结构的一致性，从而决定了产品宏观性能的卓越与稳定。
