塑料激光焊接红外测温原理：从辐射物理到过程质量控制

摘要

在塑料激光透射焊接过程中，红外测温技术作为一种非接触式过程监控手段，其物理本质是对焊接界面衰减热辐射信号的定量采集。本文通过辐射传热学原理，系统分析了实际测量温度与焊点真实温度的关系，阐述了相对温度值在批量生产质量控制中的核心意义，建立了基于红外辐射的过程监控理论框架。

1. 焊接过程中的温度测量本质：是焊点温度吗？

在激光透射焊接中，红外测温属于典型的被动辐射测温法。与主动式测温（如激光干涉测温、主动热激励测温）不同，被动测温不向被测目标发射任何探测信号，仅通过接收目标自身因热运动而产生的红外辐射来推断其温度。这种方法的非侵入性和快速响应特性使其成为在线过程监控的理想选择，但其物理本质也决定了测量结果的复杂性。在激光塑料透射焊接中，激光穿过上层透光材料，在下层吸光材料表面被吸收并转化为热能。红外测温仪测量的不是传统意义上的"表面温度"，而是一个复合辐射信号经换算得到的表观温度。

1.1 物理模型：三层辐射系统

系统可建模为三层结构：

1.上层透光材料（温度T_u，光谱发射率ε_u(λ)）

2.焊接界面（下层吸光材料表面，真实温度T_i，光谱发射率ε_i(λ)）

3.测量环境（背景辐射）

根据基尔霍夫辐射定律和普朗克黑体辐射定律，在特定波长λ处，到达探测器的光谱辐射亮度Lλ可表示为：

Lλ = τu(λ)·εi(λ)·Lλ^bb(T_i) + εu(λ)·Lλ^bb(T_u) + ρu(λ)·Lλ^bb(T_env)

式中：

τu(λ)：上层材料在波长λ处的光谱透射率

εi(λ), εu(λ)：界面和上层材料的光谱发射率

Lλ^bb(T)：黑体在温度T、波长λ处的光谱辐射亮度（普朗克函数）

ρu(λ)：上层材料的光谱反射率

Tenv：环境温度

关键发现：第一项（τ_u(λ)·ε_i(λ)·L_λ^bb(T_i)）携带了焊接界面温度信息，但被衰减；第二项是上层材料自身辐射的"本底噪声"。

1.2 测量温度的物理意义

红外测温仪测量的是在敏感波段[λ1, λ2]内的积分辐射：

E_measured = ∫_{λ1}^{λ2} R(λ)·L_λ dλ

式中R(λ)为探测器的光谱响应函数。

仪器将E measured代入预设发射率εset，通过求解逆普朗克方程得到表观温度T displayed：

E_measured = ∫_{λ1}^{λ2} R(λ)·ε_set·L_λ^bb(T_displayed) dλ

核心结论：T_displayed ≠ T_i。它是界面温度衰减信号、上层材料本底辐射和环境反射辐射的混合表征值，与焊点真实温度存在系统偏差。

2. 相对温度值与绝对温度值的对比关系

2.1 绝对温度的不可获得性

在塑料焊接这一半透明介质辐射传递问题中，要准确获得T_i需要求解完整的辐射传输方程，并精确知道所有材料的光学常数（τ_u(λ), ε_i(λ), ε_u(λ), ρ_u(λ)）随温度和波长的变化关系。这在实际生产中几乎不可能实现。

2.2 相对温度的稳定性与相关性

虽然绝对温度T_displayed ≠ T_i，但在固定工艺条件下，可建立以下关系：

ΔT_displayed/ΔT_i ≈ k （k为比例系数，0<k<1）

这一关系的成立基于以下假设：

1.材料光学性质稳定（批次一致性）

2.几何光路固定（测量位置、角度不变）

3.上层材料温度变化远小于界面温度变化（ΔT_u ≪ ΔT_i）

工程意义：T_displayed的变化趋势、峰值大小、曲线形态与焊接热输入的变化具有强相关性。当工艺稳定时，焊接质量指标（如抗拉强度、密封性）与T_displayed的特征值存在经验对应关系。

2.3 定量偏差分析

假设：

界面真实温度 Ti = 250°C

上层材料温度 Tu = 80°C

上层材料在测量波段的平均透射率 τavg = 0.6

上层材料发射率 εu = 0.8

界面发射率 εi = 0.9

根据辐射叠加原理，在窄波段近似下：

L_measured = τ_avg·ε_i·σ·T_i^4 + ε_u·σ·T_u^4

           = 0.6×0.9×5.67×10^-8×(523.15)^4 + 0.8×5.67×10^-8×(353.15)^4

           ≈ 0.54×431.5 + 0.8×88.6

           ≈ 232.9 + 70.9 = 303.8 W/m²

由此辐射强度反算的表观温度T_displayed约为215°C，比真实界面温度低35°C，但比上层材料温度高135°C。

3. 批量生产中的质量控制：关键参考意义

3.1 过程能力指数Cpk的温度表征

在统计过程控制中，焊接温度可视为关键过程特性。定义：

Cpk_T = min( (USL - μ_T) / 3σ_T,  (μ_T - LSL) / 3σ_T )

式中：

USL, LSL：温度控制上限和下限（基于焊接质量确定）

μ_T：批量生产中T_displayed的平均值

σ_T：T_displayed的标准差

质量控制逻辑：虽然T_displayed的绝对值有偏差，但只要其分布稳定在经验确定的质量窗口[LSL, USL]内，焊接质量就是稳定受控的。

3.2 温度曲线的多特征参数监控

在批量生产中，不应仅监控峰值温度，而应提取温度曲线的多个特征参数：

1.升温斜率：dT/dt_max，反映加热速率

2.峰值温度：T_peak

3.高温持续时间：Δt_above_Tthreshold

4.冷却速率：dT/dt_cooling

5.温度曲线积分：∫T(t)dt，反映总热输入

建立多变量控制图（如Hotelling T²控制图），可更灵敏地检测过程异常。

3.3 温度信号与焊接缺陷的对应关系

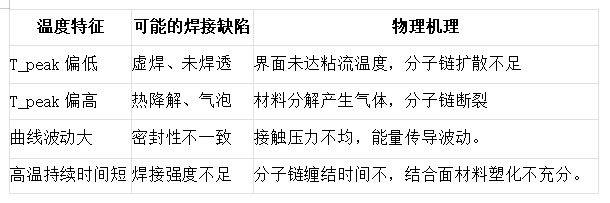

批量生产中观察到的统计规律：

4.1 双色（比色）测温原理

测量两个相邻波段[λ1, λ1+Δλ]和[λ2, λ2+Δλ]的辐射强度比：

R = (∫_{λ1}^{λ1+Δλ} L_λ dλ) / (∫_{λ2}^{λ2+Δλ} L_λ dλ)

根据维恩近似，在λT ≪ hc/k时：

R ≈ (ε_λ1/ε_λ2)·(λ2/λ1)^5·exp[ hc/k·(1/λ2T - 1/λ1T) ]

通过测量R可直接计算出温度T，理论上不依赖发射率绝对值。但在半透明介质中，该方法的有效性取决于上下层材料在两个波段的透射率比值是否稳定。

4.2 主动差分测温技术

注入已知的调制热扰动ΔQ，测量温度响应ΔT_response：

ΔT_response/ΔQ = f(材料热物性、界面接触状态)

通过分析频率响应特性，可反演出界面热阻，这是比绝对温度更直接的质量指标。

5. 工程应用建议

5.1 测温系统标定规范

1.材料光学常数标定：对每批次材料，测量其在工作波段的透射率谱

2.温度相关性标定：建立T_displayed与实际焊接质量（如拉伸强度）的对应关系

3.长期稳定性验证：定期用标准热源验证测温系统漂移

5.2 质量控制策略

if (T_peak ∈ [T_low, T_high] and

    dT/dt_max ∈ [S_low, S_high] and

    Δt_above_Tthreshold > t_min) then

    焊接质量合格

else

    触发实时调整（如调整激光功率）或报警

end

5.3 数据融合与智能监控

将红外测温数据与：

1.视觉数据：熔池形貌、飞溅情况

2.声发射数据：材料固化过程中的应力波

3.工艺参数：激光功率、焊接速度实时值

通过机器学习算法建立早期缺陷预测模型，在温度异常但尚未形成缺陷时进行干预。

结论

塑料激光焊接中的红外测温，本质上是对衰减后的界面辐射信号的量化监测。其测量值T_displayed并非焊点的绝对温度，但与焊接热输入和最终质量存在稳定的相关关系。在批量生产中，这种相对温度值的稳定性、重复性和变化趋势比其绝对值更具质量控制意义。

通过深入理解辐射传递物理，建立科学的标定方法，并提取温度曲线的多维特征，红外测温可从简单的"温度计"升级为焊接过程的质量表征系统。这不仅实现了缺陷检测，更通过实时反馈控制实现了过程参数的自适应调整，为塑料激光焊接的零缺陷制造提供了物理基础和数据支撑。

未来的发展方向在于多物理场信息融合，将红外测温与光学相干断层扫描技术结合，实现对焊接界面形态和性能的三维、实时、定量表征，最终实现焊接质量的预测性控制。
