尼龙管路焊接中,最容易被忽视的长期隐患
—— 焊接超温引发抗水解体系失效的工程真相
在车用热管理系统中,尼龙管路与接头的焊接质量,往往被简化为三个字:
“漏不漏”。但真正决定整车 8–12 年可靠性的,并不是当下的密封性,而是一个在焊接瞬间就已经被“写入命运”的变量——抗水解体系是否在加工过程中被破坏过。
一、车规尼龙管路:抗水解不是“加分项”,而是寿命底座
在冷却回路 / 热泵系统中,尼龙管路长期处于典型车规工况:
温度:90–115 ℃(局部可达 120 ℃)
介质:乙二醇 / 丙二醇 + 水
应力:内压 + 振动 + 热循环
而尼龙(PA)分子链中的酰胺键(—CO—NH—),在这种环境下不可避免发生水解断裂。
结论很明确:抗水解改性,是车规尼龙的“强制配置”,不是性能选配。
1️车用尼龙管的真实材料配置
项目 工程合理范围
常用材料 PA66-GF25 / GF30,PA12(部分低温回路)
抗水解剂 聚碳化二亚胺(PCDI)
添加量 0.3–1.5 wt%
分散尺度 < 3–5 μm
核心作用 捕获 –COOH 端基,阻断水解链式反应
注意:
抗水解能力不只看“加没加”,而是看分散、存活、是否在焊接后仍然有效。

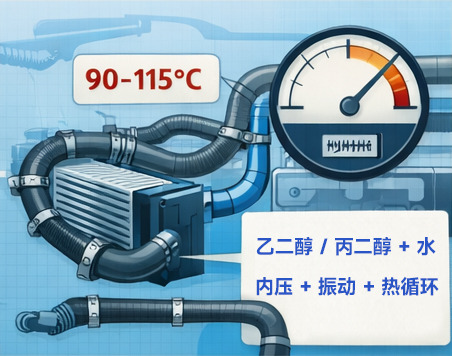

配图 1:车用尼龙管路服役环境示意图

真正关心的验证逻辑
车规验证,从来不是“拉伸合格就行”:
120 ℃ 冷却液浸泡 1000 h
拉伸强度保留率 ≥ 65–70%
焊接区无贯穿裂纹 / 无渗漏
这是对 材料 + 工艺 + 焊缝区域 的整体审判。
二、焊接超温:真正被忽略的不是尼龙,而是抗水解体系
激光焊接的问题,从来不在“能不能焊上”,而在于:
温度峰值 × 停留时间 × 氧环境 = 抗水解体系的“静默死亡”
1️焊接温度的工程真实区间
区域 工程事实
PA66 熔融区 255–265 ℃
安全焊接窗口 255–275 ℃
PCDI 稳定上限 ≈ 270–280 ℃(短时)
高风险区 ≥ 290–300 ℃
灾难区 ≥ 320 ℃(秒级破坏)
更隐蔽的是,激光焊接热影响区仅 50~300μm,超温仅发生在焊接熔合区,宏观无异常,短期密封测试也无法检出,但抗水解防护已被局部摧毁。 激光焊接300 ℃ 瞬间高温以上并不罕见,尤其在:
管壁较薄
吸收层偏厚
能量调节靠经验。
激光能量过于集中,并且无任何监控措施。

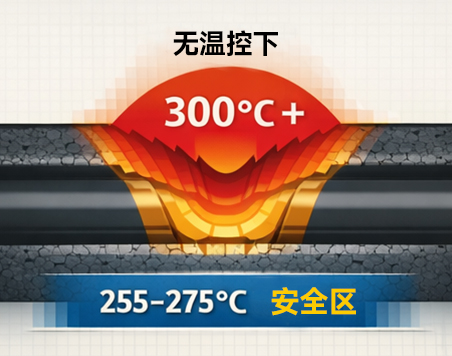

配图 2:激光焊接熔合区真实温度分布剖面

三、抗水解剂并不是“没了”,而是“失效了”
这是整个问题最容易被误判的地方。
1 PCDI 的抗水解能力,来自哪里?
来自其核心官能团:
–N=C=N–(碳化二亚胺)
它的使命只有一个:
捕获尼龙水解产生的 –COOH 羧酸端基
2️焊接超温下的真实失效过程
阶段 1|功能衰减(≈ 270–290 ℃)
官能团被热氧自由基攻击
抗水解“容量”被快速消耗
外观完全正常
阶段 2|结构破坏(≥ 300 ℃)
PCDI 主链断裂
分子量 3000–8000 → <1000
有效抗水解剂 <10–20%
关键认知纠偏:
不是 PCDI 不存在了,而是已经不能再捕获COOH 端基。

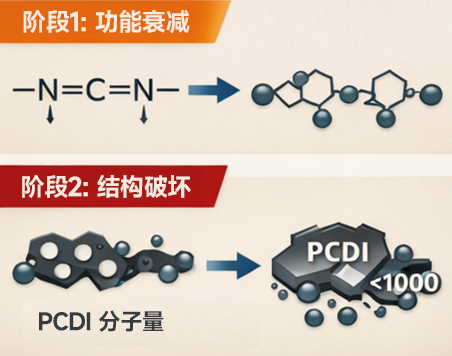

配图 3:PCDI 官能团热降解路径示意

四、真正致命的,是三重协同效应
焊接超温不是一个问题,而是问题放大器。
1️尼龙本体热降解
分子链断裂
–COOH 端基密度飙升
水解起点激增
2️微孔结构不可逆形成
含水量 + 高温 → 微气泡
焊接区形成 10–100 μm 封闭孔
冷却液滞留,形成“局部反应仓”
3️抗水解体系失效
本该“兜底”的 PCDI 已经失能
水解反应不再受控
工程级结论:焊接熔合区的水解速率,是正常管材的 5–8 倍

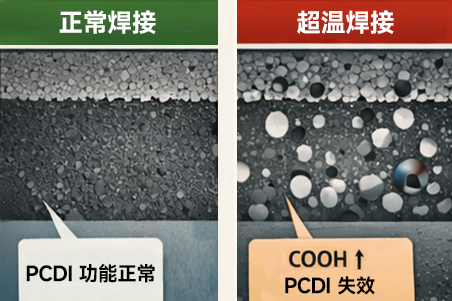

配图 4:正常焊接 vs 超温焊接 微观结构对比

五、为什么这些问题都在“过保后”集中爆发?
使用阶段 典型表现
0–2 年 外观、密封、爆破全部 OK
2–5 年 焊接区剪切强度下降 15–30%
5–8 年 微渗漏、白化、局部软化
8–12 年 焊缝贯穿裂纹,系统性泄漏

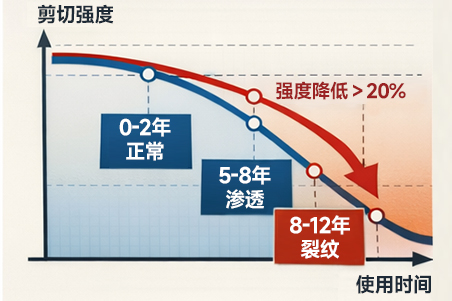

配图 5:焊接区强度随时间衰减曲线

六、真正有效的防控,从来不是“多测一次”
✅ 第一性变量:温度
红外测温 / 熔池闭环
控制目标:255–275 ℃
精度:±2–3 ℃ 即可
✅ 能量密度(可落地)
建议:25–40 J/cm²
避免单点停留,防止热堆积
激光功率的实时监测。
✅ 含水量控制(严重被低估)
焊前干燥:80–90 ℃ × 4–6 h
含水率目标:< 0.1 wt%

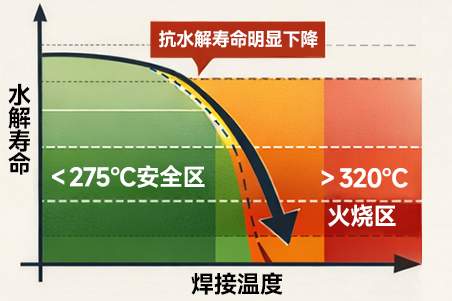

配图 6:焊接温度—抗水解寿命关系示意图

结语
尼龙管路焊接的真正质量,不在于现在不漏,而在于质保期后后,焊缝是否还能像母材一样“活着”。抗水解剂失效,是一种典型的静默型缺陷:
看不见
测不到
一旦爆发,就是系统性失效
焊接过程中温度闭环控制,不是成本,而是对材料体系最基本的尊重。




首页
产品中心
电话咨询
留言
