激光塑料焊接的最后一环：基于光学相干断层扫描技术的焊接缺陷全检工艺

在激光塑料焊接工艺中，焊接本身并不是终点。真正决定产品是否可靠服役 5 年、10 年甚至更久的，是焊后质量是否被真实、完整地验证过。当塑料焊接广泛进入汽车热管理、储能系统、AI 数据中心液冷回路等高可靠性场景后，行业正在形成一个共识：

“没有结构级全检的焊接，本质上都是“带概率出厂”。

而 OCT（Optical Coherence Tomography，光学相干断层扫描）技术，正是在这一背景下，成为激光塑料焊接闭环工艺中不可或缺的最后一环。

一、为什么激光塑料焊接必须做焊后全检？

1️黑色塑料焊接，内部结构完全不可见

当前激光塑料焊接中，大量采用的是上层透射、下层吸收的材料组合，而下层材料往往是黑色或深色工程塑料。

焊接完成后：

外观良好 ≠ 内部焊接可靠

焊缝真实熔融区、界面连续性、是否存在空隙 肉眼无法判断

传统视觉检测在这里几乎完全失效

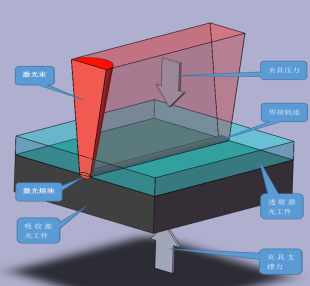

上层透明塑料

下层吸收塑料

激光透射并在界面形成熔融区

强调：熔融区被材料包裹，外部不可见

2️过盈装配，让“虚焊”更隐蔽

在大量管路接头、套接式结构中，焊接前本身就存在：

轴向 / 径向过盈

初始机械密封

这会带来一个极具迷惑性的现象：

即使焊接能量不足、甚至未真正形成分子融合，短期内依然可能不漏。

管路 / 套接结构

表现机械过盈接触

标注：未形成真实熔融区

对比“看起来装得很好 vs 实际未焊牢”

3️焊接缺陷往往是“慢失效”

激光塑料焊接中，真正危险的并不一定是立刻泄漏，而是：

局部过温 → 分子链降解

熔融区不连续

微小空隙 / 气泡残留

这些缺陷在短时间内：

难以通过功能测试发现

但在长期热循环、压力循环、介质侵蚀下，极易演变为失效源

4️在关键系统中，焊接件已是“安全件”

以下系统中，塑料焊接件的失效后果是不可接受的：

 汽车冷却与热管理系统

 储能液冷回路

 AI 数据中心高密度冷却系统

 焊后全检不是“质量升级”，而是系统安全要求。

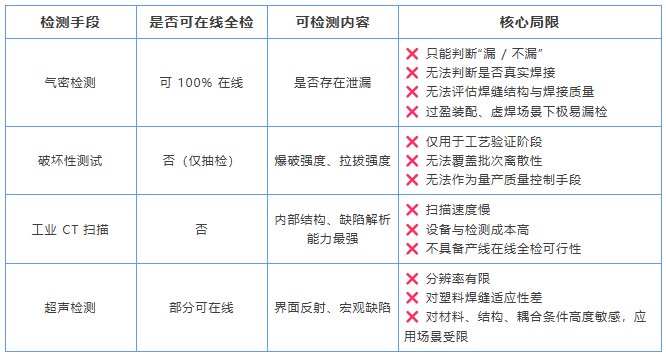

二、现有焊后检测手段，为什么都不够？

三、为什么 OCT 成为激光塑料焊接的最优解？

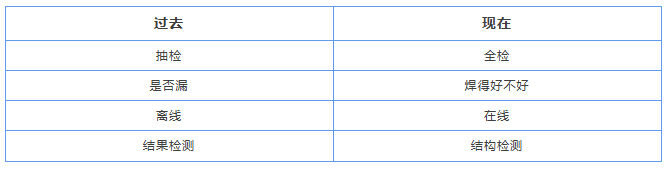

随着应用升级，焊接检测的需求正在发生本质变化：

OCT 技术同时满足：

无损

微米级分辨率

高速扫描

易于产线集成

 它不是替代气密检测，而是第一次“看见焊接本身”。

四、OCT 为什么“刚好适合”激光塑料焊接？

1️利用了激光焊接材料的光学特性

激光透射焊接本身就要求：

上层材料在近红外波段具备透射性

而 OCT 正是工作在：

近红外波段，与激光焊接的波长接近。

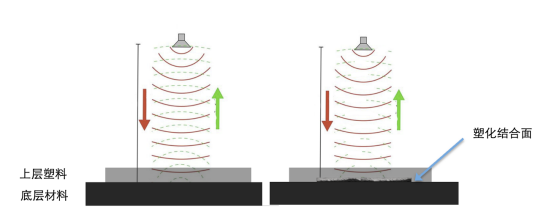

OCT 入射光穿透上层材料

在不同深度界面产生反射

根据返回的光波信息进行图像重构。

2️工程化理解 OCT

可以这样理解 OCT：

它是“光学版的 B 超”，但分辨率提升到了微米级。

它对以下位置极为敏感：

材料界面

折射率突变区

熔融边界

而这些，正是激光塑料焊接缺陷最集中的区域。

五、OCT 可实现的焊接缺陷全检类型

✅虚焊 / 未焊

焊接界面清晰可见

无连续熔融区

✅ 熔融区不连续

焊缝中断

能量或压力不稳定导致

✅ 焊接融合面空隙 / 气泡

高反射信号

常与材料含水、升温过快有关

✅ 焊缝几何一致性异常

深度不均

偏心焊接

装配误差直观可见

六、结语：从“焊得上”到“焊得对”

激光塑料焊接技术已经足够成熟，真正的短板正在转移到“可验证性”。OCT 技术并不是为了“看得更高级”，而是第一次在量产条件下，回答了这些问题：

这一件，真的焊上了吗？

焊缝是否连续、稳定？

这道焊接，是否具备长期服役能力？

当有效的过程控制下的焊接 + 100% 在线检测形成真正闭环，激光塑料焊接，才真正进入了高可靠制造时代。
