什么是金属焊接的“匙孔效应”？它如何决定激光焊接质量？

在金属激光焊接中，“匙孔效应”确实是所有深熔焊接问题的核心。最新研究表明，通过施加外部磁场可以调控熔池流动和匙孔动态演变，从而显著减少孔隙问题。

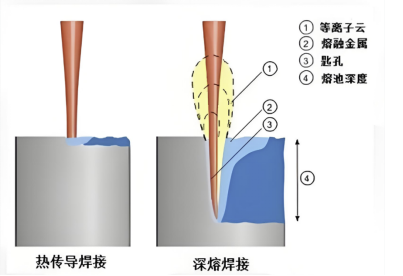

一、两种焊接模式的本质区别

1️热传导焊：能量在表面扩散

插图描述：左侧显示激光束照射在金属表面，右侧用热力图展示热量从照射点向四周扩散的过程，形成宽而浅的熔池轮廓。

在较低功率密度下（通常低于10⁶ W/cm²），激光能量主要被材料表面吸收，通过热传导向内部扩散。其典型特征包括焊缝宽度与深度比通常小于1.5，过程相对稳定。

2️匙孔焊（深熔焊）：能量向材料内部“打孔”

当激光功率密度超过材料汽化阈值（通常需达到10⁶ W/cm²以上），材料局部迅速汽化形成充满金属蒸汽的空腔。最新研究通过高速X射线成像证实，后锁孔壁上的涡流诱导突起在引发锁孔不稳定性方面至关重要。

二、为什么说“匙孔效应决定焊接质量”

1️稳定匙孔 → 高质量焊缝

匙孔动态参数（深度、宽度）和激光能量吸收在波动阶段围绕平衡态呈随机波动，匙孔深度符合左偏高斯分布。当匙孔稳定时，能量输入连续，熔池流动有序。

2️匙孔不稳定 → 缺陷的根源

研究表明，熔池深度与宽度比超过1.5时，匙孔稳定性显著下降，塌陷频率提升至每秒5-8次，极易诱发锁孔型气孔。研究发现匙孔在激光功率波动或扫描速度突变时会发生周期性"颈缩-断裂"行为。

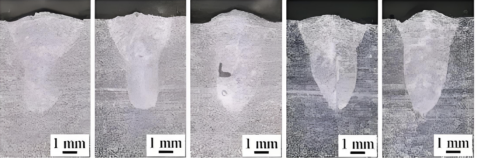

      图示金相切面，清晰可以反映出熔池形态。

三、匙孔是如何形成的？

1 表面加热 2 局部汽化 3 蒸汽压力形成 4 空腔建立 5)激光多次反射。

匙孔的形成取决于功率密度是否超过材料的汽化阈值。在深熔激光焊接过程中，匙孔作为核心特征，其不稳定性会引发焊接缺陷。研究显示，激光吸收率整体及前后壁均近似正态分布，后壁吸收率波动对总吸收波动贡献更大。

四、最容易忽略的问题--激光器功率波动。

在实际工程中，系统若运行在热传导焊与匙孔焊的临界区，会导致匙孔时有时无、焊深忽高忽低。激光焊接中金属经历瞬时熔化与极高冷却速率，实现快速凝固与动态再结晶，形成显著细化的非平衡金相组织。所以，在激光焊接过程中，尤其要求具备较大深宽比时，激光输出的功率稳定性是第一要素。需要注意的是，此时要求的激光功率稳定是微秒级的响应。传统意义上用热电堆功率计抽测的平均功率无法检出。

   图示为两台光纤高功率连续激光器在实时监控下，激光功率的波动情况。出光时间为 50ms。

五、工程上的关键控制思路

✔ 明确焊接模式

薄板/外观件 → 热传导焊（功率密度<10⁶ W/cm²）

结构强度/密封性 → 深熔焊（功率密度>10⁶ W/cm²）

✔ 避免临界区运行

不要长期运行在接近形成匙孔但不稳定的区域。焦点位置应置于工件表面下30%-70%熔深处可获得最优深宽比。

✔ 控制匙孔稳定性（深熔焊）

最新研究显示，施加横向磁场通过驱动二次热电磁流体力学流，可以改变净流涡流，进而抑制匙孔不稳定性。此外，双光斑技术等工艺优化手段也能有效应对小孔稳定性问题。

六、工程提示与优化建议

如果焊接过程出现焊深不稳定、气孔随机出现、飞溅明显等问题，建议：

1.参数优化：确保功率密度稳定在10⁶ W/cm²以上，避免临界区运行

2.焦点控制：保持焦点位置稳定性，偏差±0.1mm即可能影响熔深20%

3.先进技术应用：采用摆动焊接，复合焊接以及根据结构进行焊接工艺设计选型。

4.过程监控：建立集成模拟与统计分析框架，监控激光功率，等离子体，及利用最新的 OCT 技术实现实时熔深监控。

5.材料适应性：针对不同材料调整工艺，铝材焊接时吸收率会从5%突变到90%，需要特别关注工艺稳定性。后续，我们将重点讨论铝材焊接的一些技术问题。

七、总结

激光焊接的两种能量模式本质不同：热传导焊是加热过程，匙孔焊是穿透过程。在深熔焊中，焊接质量本质上取决于匙孔稳定性。
