在激光塑料焊接领域，恒温反馈（Temperature Closed-loop Control）的价值正在被越来越多的高端制造场景重新认识。尤其在汽车电子、医疗耗材、流体管路、传感器壳体等高可靠性密封产品中，温度闭环控制已经不再是附加功能，而是决定工艺稳定性的重要能力。
但在准同步激光塑料焊接（Quasi-Simultaneous Laser Welding）中，行业对“恒温反馈”的理解仍然存在一些误区。很多争议并不是因为结论完全错误，而是因为没有从准同步焊接的热学本质出发，系统理解热场形成、材料波动和控制响应之间的关系。
本文从工艺机理、闭环控制边界、材料缺陷放大机制以及下一代预测控制方向出发，梳理准同步恒温反馈的核心逻辑。
一、为什么准同步焊接必须引入恒温反馈
在传统轮廓焊接（Contour Welding）中，激光沿焊缝进行单次或少数几次扫描，局部瞬时加热明显，工艺窗口较窄，容易受到材料波动、装配间隙和能量不均的影响。
准同步焊接的核心思想则不同：它通过高速振镜让激光束对焊缝进行多次高速循环扫描，使整个焊接区域逐渐接近“同步升温”的状态。
因此，准同步焊接的本质并不是单点瞬时熔化，而是：
焊接区域整体累积热量
多次扫描形成热叠加
焊缝整体逐步达到熔融平衡
在热平衡状态下完成熔接
这意味着，准同步焊接首先是一个动态热场控制问题，而不是简单的单点能量控制问题。
也正因为如此，恒温反馈的意义并不只是“测一个点的温度”，而是对整个焊接热系统进行实时调节，使热输入、热扩散、材料吸收和夹具散热之间保持稳定平衡。

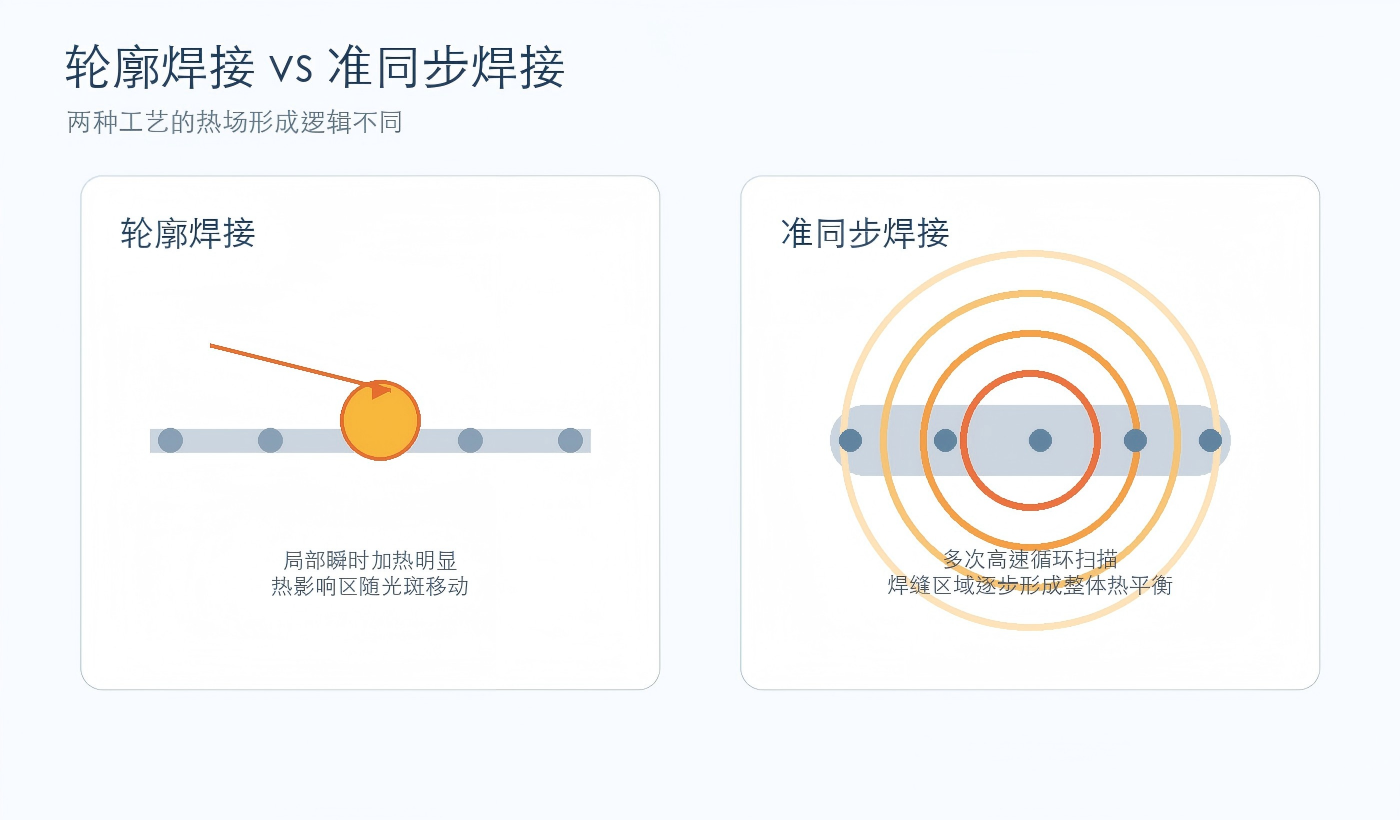

图 1｜轮廓焊接更接近局部瞬时加热，准同步焊接则依靠多次高速扫描形成整体热场平衡。
二、误区一：高速扫描存在延迟，所以恒温闭环没有意义
这是目前行业中非常常见的误解。
从表面看，这个观点似乎合理：振镜扫描速度很高，点光斑停留时间很短；红外测温存在采样周期，功率调节也存在响应时间。因此有人认为，激光已经离开当前位置，温度反馈才刚刚到达，闭环控制无法真正发挥作用。
这个观点的问题在于，它仍然用“单点加工”的逻辑理解准同步焊接。
准同步工艺中，单次扫描并不完成焊接。同一位置会被重复扫描几十次甚至上百次，热量在材料内部持续累积，焊接区域逐渐形成整体热场。因此，温控系统真正控制的对象并不是某一个瞬时光点，而是整个焊缝热场的动态平衡。
这个动态平衡包括：
热吸收效率
热扩散速度
材料导热差异
环境散热
夹具热沉效应
材料透光率波动
所以，恒温反馈不是“逐点瞬时修正”，而是对焊接系统热状态进行持续稳定控制。即便存在毫秒级响应延迟，温度闭环仍然可以显著提升焊接一致性、熔深稳定性、外观质量、密封可靠性和工艺窗口宽度。

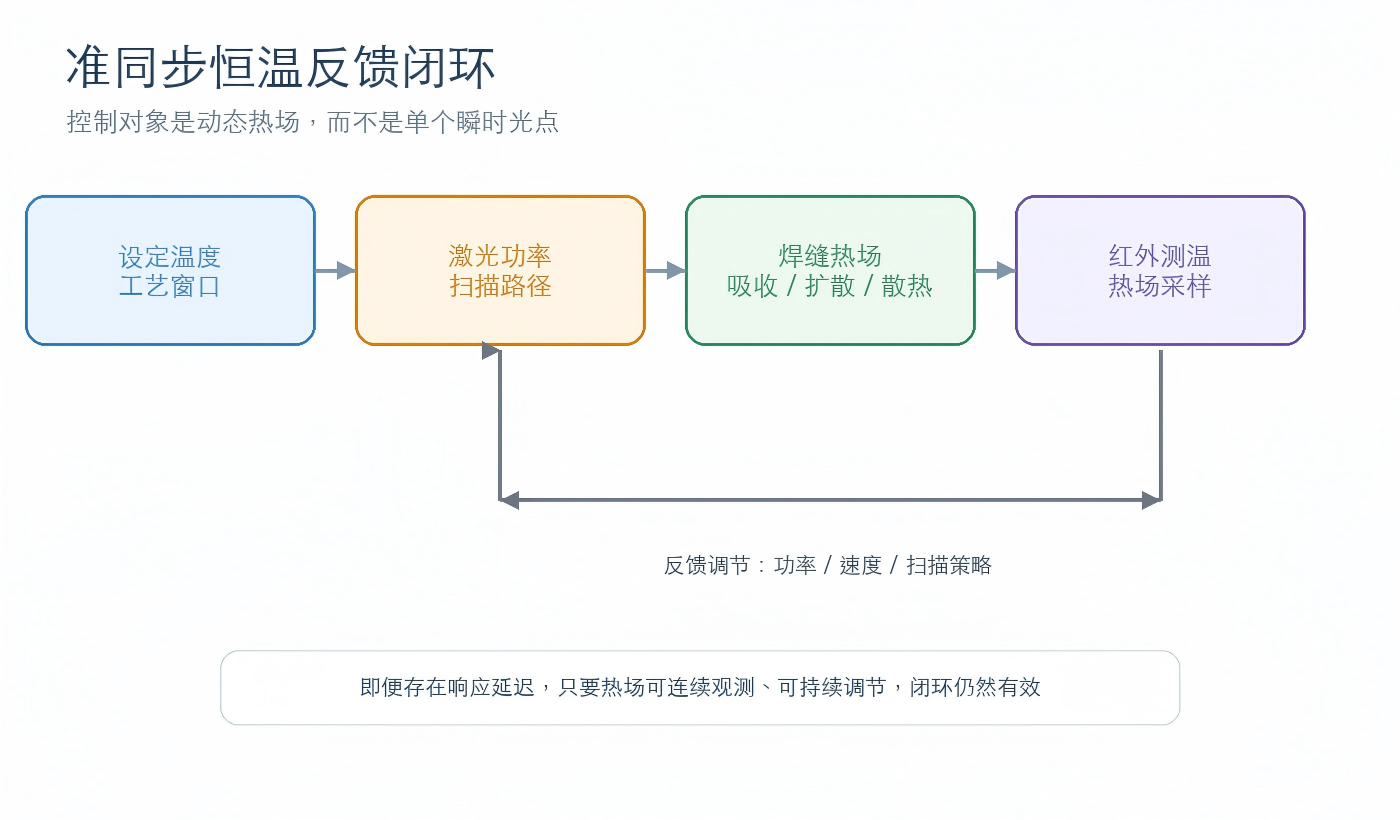

图 2｜恒温反馈的控制对象不是单个光点，而是由扫描、吸收、扩散、散热共同构成的动态热场。

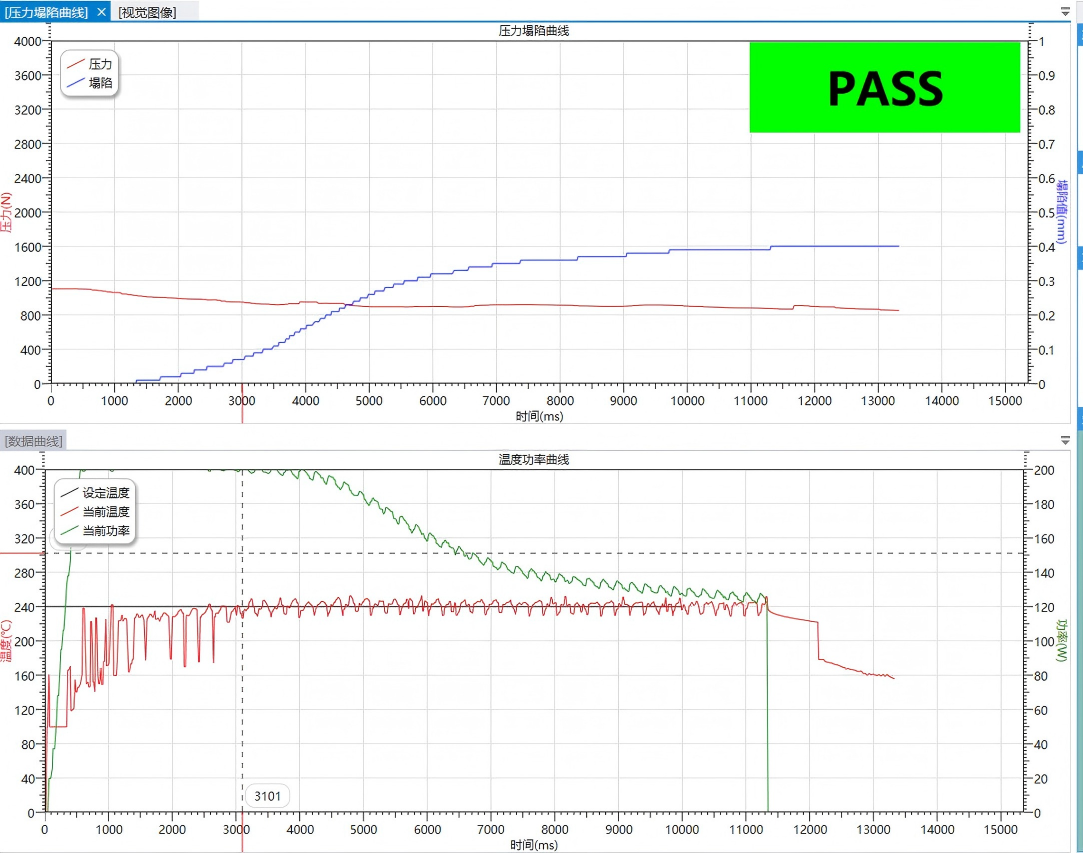

图 3｜威克锐光电准同步恒温系统反馈界面（绿色为功率，红色为焊接温度）
三、误区二：局部烧伤无法完全避免，所以恒温反馈意义有限
在实际生产中，经常会出现一种情况：整体温度控制看似正常，但焊缝局部仍然出现发黄、炭化、烧焦。
于是有人认为，既然闭环无法解决局部异常，恒温反馈的意义就很有限。
实际上，这反映的是“系统热控制”与“材料局部缺陷”之间的边界问题。
恒温反馈可以稳定整体热输入，减少因设备波动、路径差异、散热差异造成的温度漂移。但如果材料本身存在局部浮纤、黑点、杂质、局部吸收异常或注塑缺陷，局部区域可能会在焊接过程中产生异常吸热，进一步形成热失控。
也就是说，恒温反馈并不是万能补偿器。它解决的是系统热场稳定性问题，而不是替代来料控制、注塑质量控制和透光率检测。
四、准同步焊接本质上是系统工程
要真正实现高稳定性的准同步焊接，仅靠焊接设备本身是不够的。它需要多个环节共同构成完整质量闭环。
首先是来料稳定性，包括注塑件产品批次一致性、碳黑含量、玻纤比例、含水率和添加剂分布。任何一个因素发生波动，都会影响激光吸收率和热扩散行为。
其次是注塑质量控制。浮纤（Glass Fiber Exposure）、缩痕、银纹、内应力和局部结晶异常，都会改变焊缝区域的局部热响应。
第三是透光率全焊缝检测。通过对上层透光件进行全焊缝透过率检测，可以提前识别杂质、黑点、透光不均和玻纤聚集引起的材料异常，从源头降低局部过热风险。
因此，恒温反馈不是孤立存在的技术，而是整套质量控制系统中的核心环节。它需要与来料、注塑、检测、夹具、设备和工艺数据库共同工作，才能形成真正稳定的准同步焊接能力。

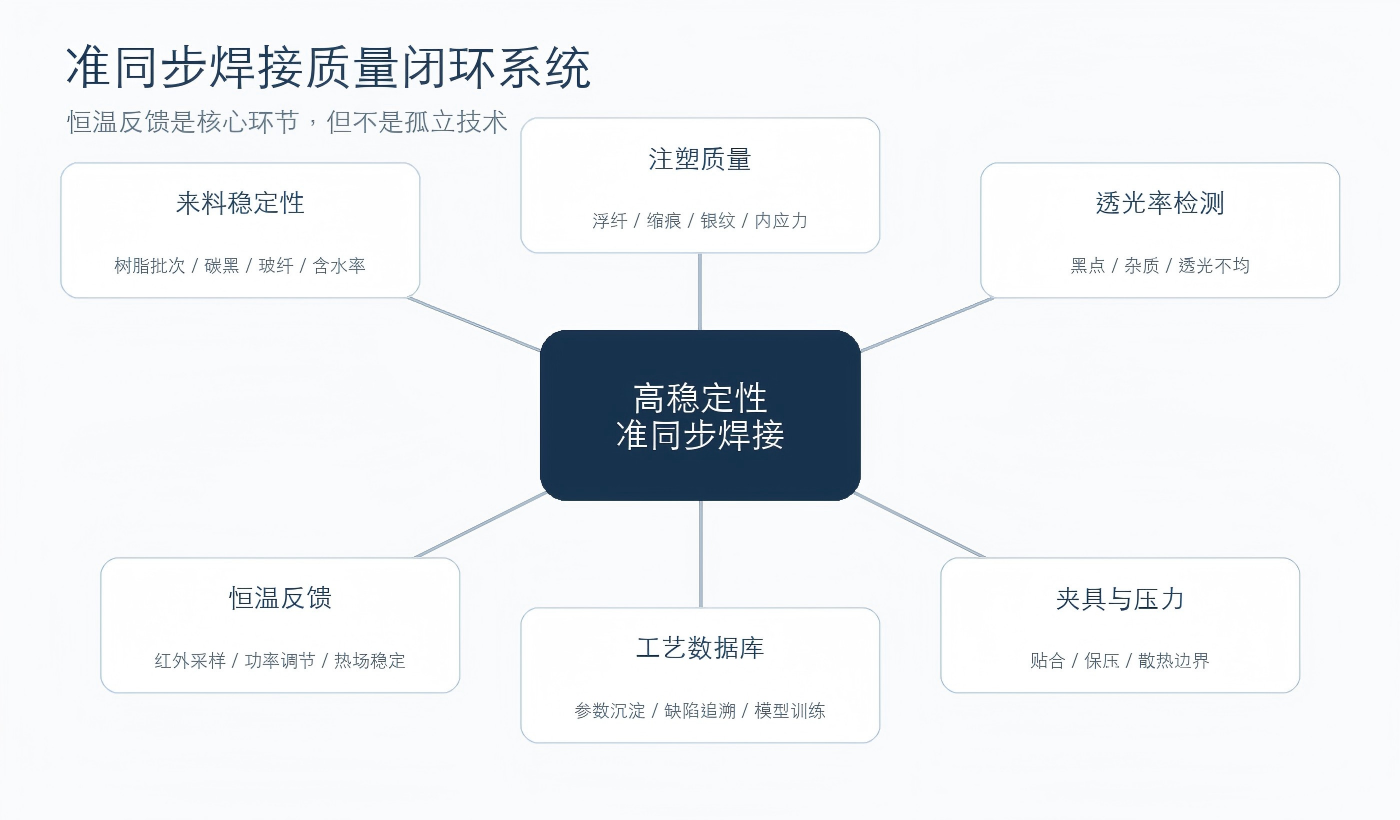

图 4｜高可靠准同步焊接不是单一设备能力，而是材料、注塑、检测、夹具、温控与工艺数据库共同构成的系统工程。
五、误区三：已经做了透光率全检，为什么仍然会出现烧伤
这是很多客户在实际导入过程中最困惑的问题。
原因在于，透光率检测并不是“无限精度”的。任何视觉或光学检测系统，都存在分辨率极限、动态范围限制、采样误差和检测阈值。
例如，一些尺寸低于 0.1 mm 的局部浮纤、微小杂质或微小吸收异常，可能无法被稳定识别。但在焊接过程中，随着材料升温，局部吸热增强、热积累增加、材料碳化加剧，吸收率又会进一步提高，最终形成热失控。
这就是很多微小缺陷会在焊接过程中被“放大”的原因。
因此，透光率全检可以显著降低风险，但不能等同于完全消除风险。更合理的理解是：透光率检测负责前端筛查，恒温反馈负责过程稳定，而下一代预测控制则负责对局部异常趋势进行提前干预。
六、为什么玻纤材料更容易出现局部灼伤
在高 GF（Glass Fiber）材料中，局部灼伤问题尤为明显。
原因在于，玻纤外露会改变局部折射率，导致激光散射异常、局部能量集中和热扩散不均。同时，注塑过程中形成的浮纤，在升温后还会进一步改变材料表面的热特性。
所以，很多烧伤问题本质上并不是单纯的焊接参数问题，而是材料与注塑工艺问题。
对于高可靠性产品，仅依赖焊接补偿是有限的。仍然需要从注塑工艺、玻纤分布、材料均匀性和表面浮纤概率等环节进行系统控制。
七、误区四：如果浮纤无法完全避免，是否就无解
答案是否定的。
浮纤、材料波动和局部吸收异常很难被完全消除，但这并不意味着工艺没有进一步提升空间。恰恰相反，这正是下一代准同步焊接技术正在突破的方向：从“整体热场反馈”，走向“基于热场预测的逐点智能控制”。
八、从“系统反馈”向“预测性逐点反馈”发展
传统恒温控制更偏向整体热场控制，而下一代技术的发展方向，是将红外热成像、焊缝坐标精确定位、工艺数据库和 AI 预测控制结合起来。
其核心逻辑包括四个层面。
第一，红外热成像实时监测焊缝热场。不仅测量整体温度，还要识别局部异常升温、热斑形成、温区偏移和热扩散异常。
第二，将焊缝空间位置与温度场绑定，实现焊缝坐标定位、温区映射和热异常追踪。
第三，通过大量焊接数据训练 AI 模型，让系统逐渐学习哪些热变化意味着即将烧伤，哪些区域可能存在浮纤，哪些温升趋势属于危险状态。
第四，在热失控真正形成之前提前修正能量输入，例如提前降低局部功率、调整扫描频率、改变局部驻留时间或动态修正能量密度。
传统闭环的局限在于，“发现异常时，异常往往已经发生”。预测控制的目标则是，在异常发展成失效之前提前干预。

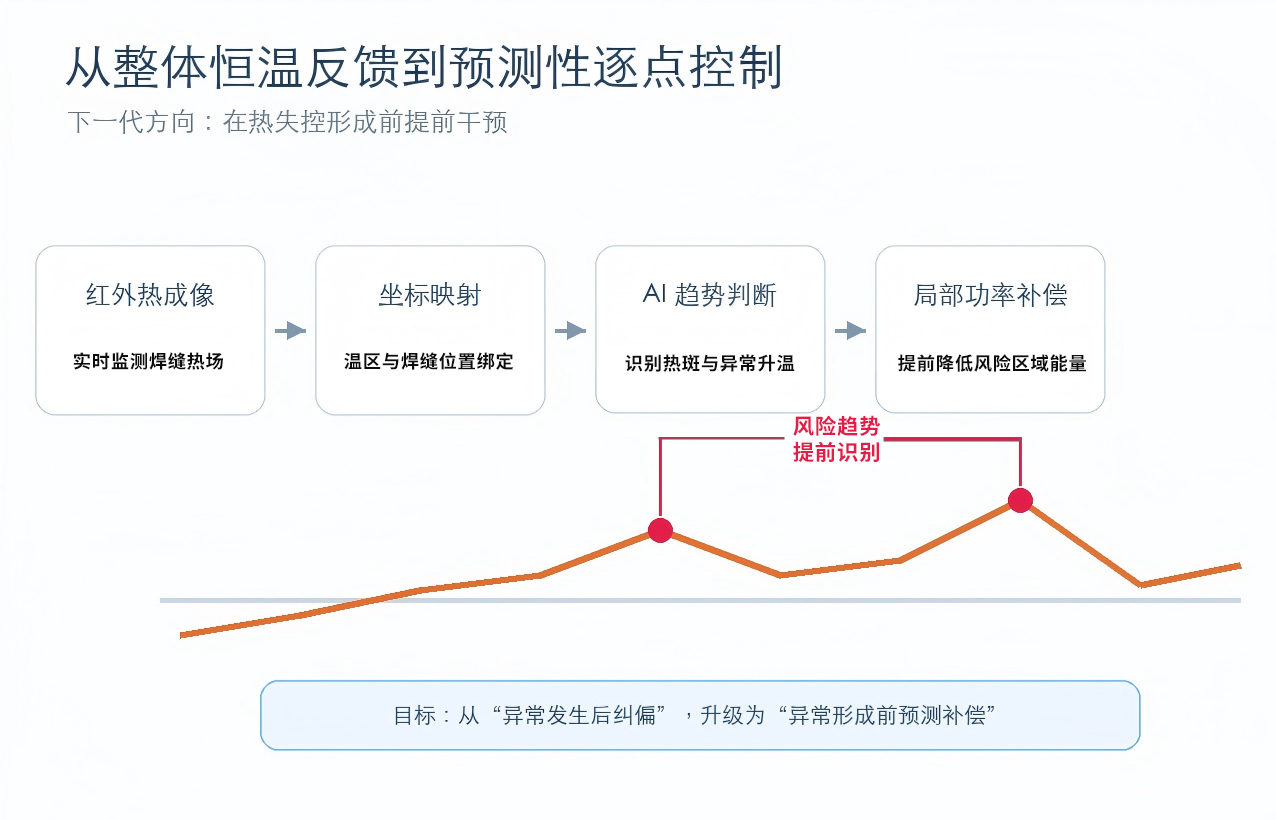

图 5｜下一代准同步恒温技术将从整体温度闭环，走向热成像、坐标映射、AI 判断和局部功率补偿组成的预测控制。
九、准同步恒温技术未来的发展趋势
未来的准同步激光塑料焊接，将不再只是“激光器 + 振镜”的组合，而会发展为一个完整的智能热控制系统。
其核心能力将包括：
全焊缝透光率检测
红外热场监控
多维工艺数据库
AI 工艺学习
动态预测补偿
自适应参数调节
未来的目标也不再只是“焊得上”，而是更大的工艺窗口、更低的材料一致性要求、更低的调机难度、更高的长期可靠性和更低的综合制造成本。
十、总结
准同步激光塑料焊接中的恒温反馈，并不是一个简单的“温度闭环”概念。它本质上是对整个焊接热系统的动态控制。
当前行业正在从“整体热平衡控制”，逐步发展到“基于热场预测的逐点智能控制”。
随着红外热成像、高速测温以及 AI 预测算法的发展，新一代准同步恒温技术将进一步提升塑料焊接的稳定性与一致性。未来，即便面对玻纤浮纤、材料波动、复杂结构等问题，系统也能够通过智能预测与动态补偿，实现更高质量、更低风险、更低成本的焊接控制能力。
这将成为高端激光塑料焊接设备的重要技术分水岭。
首页
产品中心
电话咨询
留言
