当 OCT 全检进入激光塑料焊接：焊接工艺参数 正在被重新定义

过去很多年，激光塑料焊接行业默认一种判断逻辑：

不漏、拉力够，就说明焊得没问题。

但随着OCT（Optical Coherence Tomography，光学相干断层扫描）开始进入在线全检领域，一个此前被忽略的问题正在变得越来越清晰：

传统验证方法定义出的“合格参数”，并不一定是真正优秀的焊接参数。

尤其在尼龙管路、流体接头、热管理回路等高可靠性场景中，OCT 不只是一套检测设备。它正在推动激光塑料焊接从“经验工艺”，走向“结构级精密制造”。

一、传统焊接参数，是如何建立的？

目前行业内，尼龙类（PA）管路 / 接头的激光焊接，典型参数验证方式通常包括：

• 气密测试

• 拉拔力测试

• 爆破测试

• 焊缝切片分析

企业会围绕这些测试结果，调整激光功率、扫描速度、夹紧压力等参数，最终找到一个“能够稳定通过测试”的工艺窗口，然后导入量产。

这个流程本身并没有错，问题在于，它验证的更多是最终结果，而不是焊接结构本身。

换句话说，传统测试能回答“这件产品现在有没有漏、拉力够不够”，却很难回答“焊缝内部是否真正形成了稳定、连续、可长期服役的融合结构”。

二、为什么传统工艺窗口会“看起来很宽”？

这是激光塑料焊接中非常容易被误判的一点，尤其在尼龙管路 / 接头类PA12、PA66、PA6、PA6T、PA9T等产品中，焊接前通常存在轴向过盈、径向过盈和管件预压紧。这意味着，即使焊接能量并不充分，管件也可能依然保持贴合；短时间内依然可以密封；拉力测试也未必立刻出现明显下降。于是就会形成一个典型现象：

很多不同的焊接参数，最终都能得到“差不多”的测试结果。

这会让原来的工艺窗口看起来很宽。但其中一部分参数，本质上只是“暂时没有暴露问题”。它们可能存在局部未充分塑化、熔融区不连续、微小空隙，甚至材料过温降解，只是短时间测不出来、常规测试看不到。

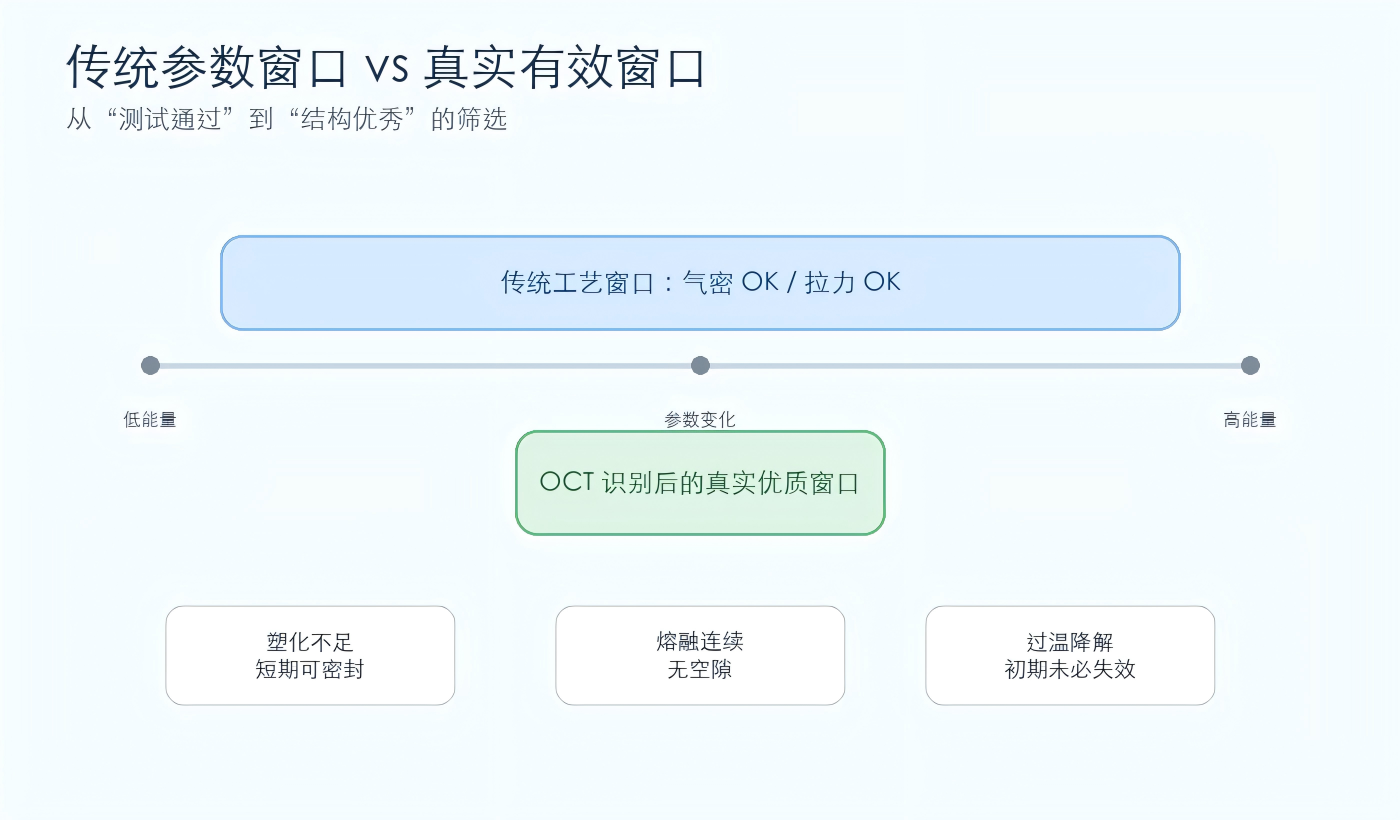

图 1｜传统测试看到的是“能通过”的窗口，OCT 进一步识别的是“结构真正优秀”的窗口。

三、真正影响长期可靠性的，往往是传统测试最难发现的缺陷

激光塑料焊接有一个重要特点：很多缺陷不会让产品立刻失效，而是在长期服役中逐渐演化。

1. 局部超温降解

当激光能量过高时，尼龙分子链可能被破坏，局部区域出现脆化，长期耐压能力下降。

更麻烦的是，初期气密可能正常，初期拉力甚至可能更高。只有经过热循环、压力循环或化学介质浸泡后，裂纹与泄漏才会逐渐显现。

2. 塑化不足

当焊接能量不足时，上下层材料没有形成充分分子融合，焊缝更接近“接触”，而不是真正“融合”。短时间内，它依然可能密封，也可能通过基础拉力测试。但在长期疲劳工况下，可靠性会明显下降。

3. 微小气室 / 空隙

在塑化过程中，如果压力不均、排气不畅或升温速度过快，就可能形成微米级空隙和局部气泡。这些缺陷肉眼看不到，气密测试未必能测出，却可能成为长期泄漏与结构疲劳的起点。

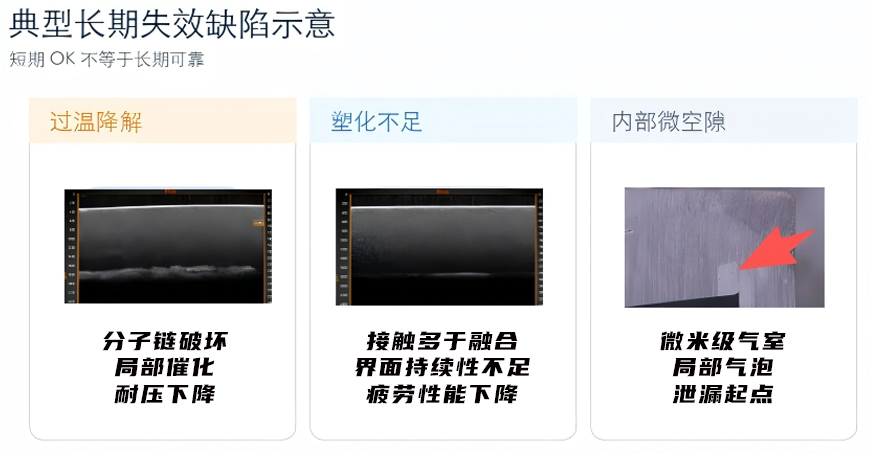

图 2｜短期 OK 不等于长期可靠。过温降解、塑化不足和内部微空隙，都会改变焊缝的长期服役表现。

四、OCT 的出现，让“真实焊接结构”第一次变得可量化

过去，工艺优化更多依赖经验、抽检和破坏性验证。而 OCT 最大的意义在于：它让焊接内部结构进入在线可视化时代。通过 OCT，工程师可以直接观察和量化：

• 熔融区是否连续

• 是否存在内部空隙

• 焊接深度是否均匀

• 是否存在异常塌陷

• 焊缝界面是否真实融合

这会带来一个根本变化。过去，参数合格往往意味着“不漏”。现在，参数合格需要进一步意味着“焊接结构本身足够优秀”。这不是检测手段的小升级，而是制造逻辑的变化。

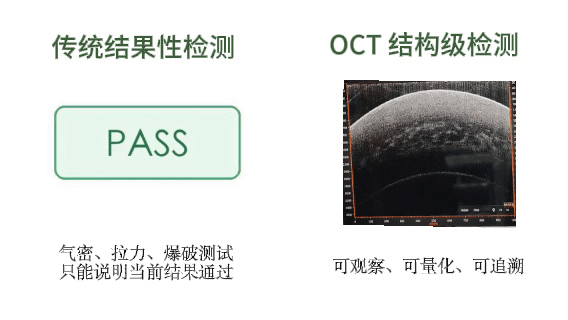

传统检测 vs OCT断层检测：传统检测看结果，OCT直接看结构。

图 3｜传统检测主要判断结果，OCT 则把焊缝内部结构变成可以观察、量化和追溯的对象。

五、当 OCT 开始全检，焊接设备本身也会被重新定义

很多人一开始会把 OCT 理解成“更高级的检测”。但当 OCT 进入在线全检后，它实际上会反向推动整套激光焊接系统升级。因为过去被气密、拉力等结果性测试掩盖的问题，在微米级结构检测下都会暴露出来。

激光功率：从设定值走向真实稳定性

未来需要关注的不是“设定功率是多少”，而是实际输出功率、动态波动和长时间漂移。功率的细微变化，都会映射到焊缝结构中。

光斑分布：从能量够不够，走向能量是否均匀

过去很多系统重点关注功率是否足够。但 OCT 会进一步暴露光斑不均匀、能量中心偏移、边缘热量异常等问题，这些都会直接影响熔融区连续性。

温度反馈：从大概到了，走向过程可控

温度不再只是一个结果读数。温升曲线、峰值温度、冷却过程，都需要被更精确地控制。

运动系统：从能跑轨迹，走向微米级重复性

振镜同步、圆周轨迹精度、速度波动、重复定位精度，都会在 OCT 图像中被放大。设备精度不再只是设备参数表上的数字，而会直接变成焊缝质量的一部分。

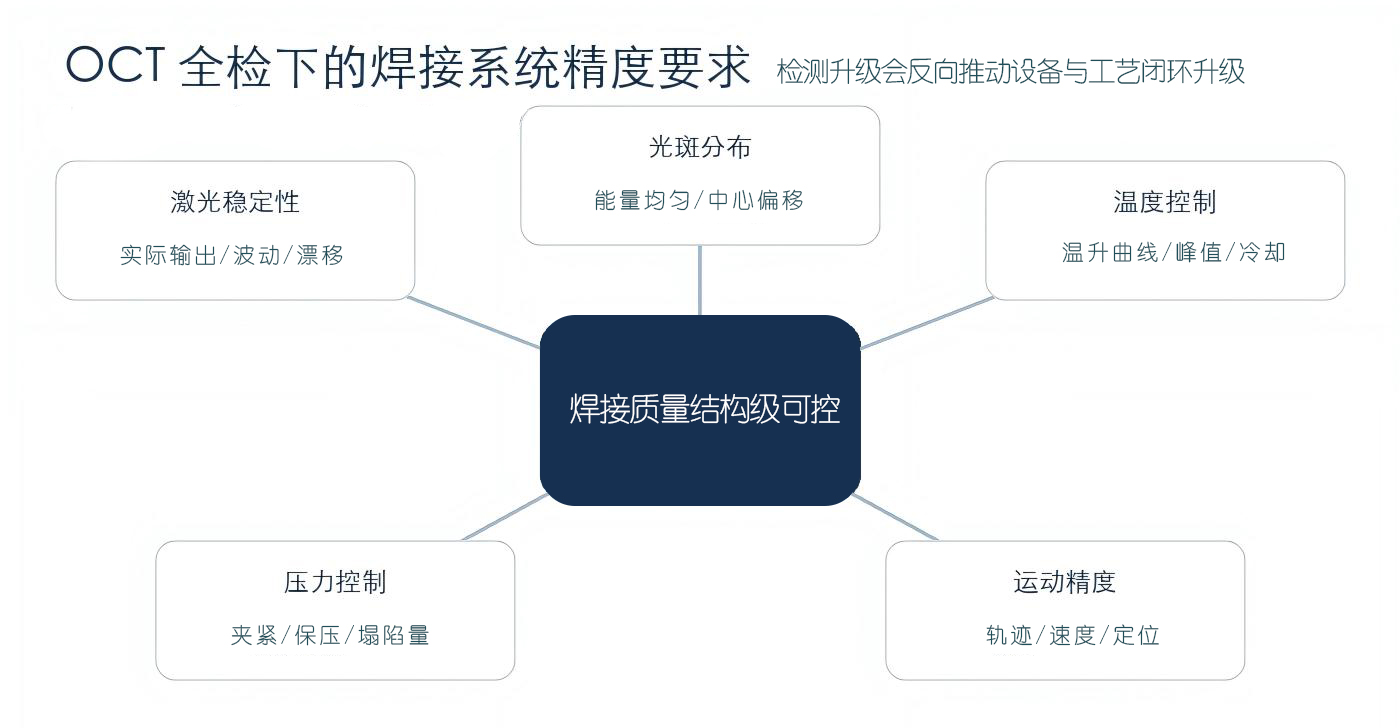

图 4｜OCT 全检会推动激光稳定性、光斑分布、温度控制、运动精度和压力控制共同进入闭环质量控制。

六、从“带概率出厂”到“完全可控制造”

过去，塑料焊接行业在很大程度上依赖工艺经验、宽参数窗口和结果抽检。而 OCT 的价值在于，它第一次让塑料焊接进入“结构级质量控制”：

• 焊接结构可以被量化

• 工艺参数可以被优化

• 缺陷风险可以被追溯

• 量产质量可以被闭环控制

这意味着，焊接不再只是“差不多可以”，而是逐步走向真正的可量化、可优化、可追溯。

七、短期看是成本提升，长期看是行业升级

很多人会问：增加 OCT 全检，成本不是更高了吗？短期看，确实如此。因为设备要求更高，工艺窗口更窄，控制精度也更严。但长期看，它带来的并不只是成本增加，而是塑料焊接进入更高价值应用场景的门槛：

• 新能源汽车

• 储能系统

• AI 数据中心液冷

• 医疗流体系统

• 高可靠工业流体控制

这些行业真正需要的，不是“能焊”，而是长期可靠、完全可控。

八、威克锐光电相关产品介绍

塑料焊接OCT无损缺陷检测设备

超高速检测，100%在线全检：

焊接缺陷自动识别，轴向切面清晰可见。

轴向断层扫描：

识别微分层与断点，焊缝升级为三维体。

三维模型重构：

空鼓，气孔，焊接缺陷体积量化，焊接质量进入3D结构验证时代。

结语

OCT 的真正价值，不只是增加了一台检测设备，而是推动激光塑料焊接行业发生一次底层变化：

从“经验型工艺”，走向“结构级精密制造”。

未来真正有竞争力的，不再只是“能把塑料焊上”，而是谁能真正控制焊接内部结构。
