电缸与气缸，谁更适合控制塑料焊接塌陷量？ 动态保压与静态保压，决定焊缝一致性的关键分水岭

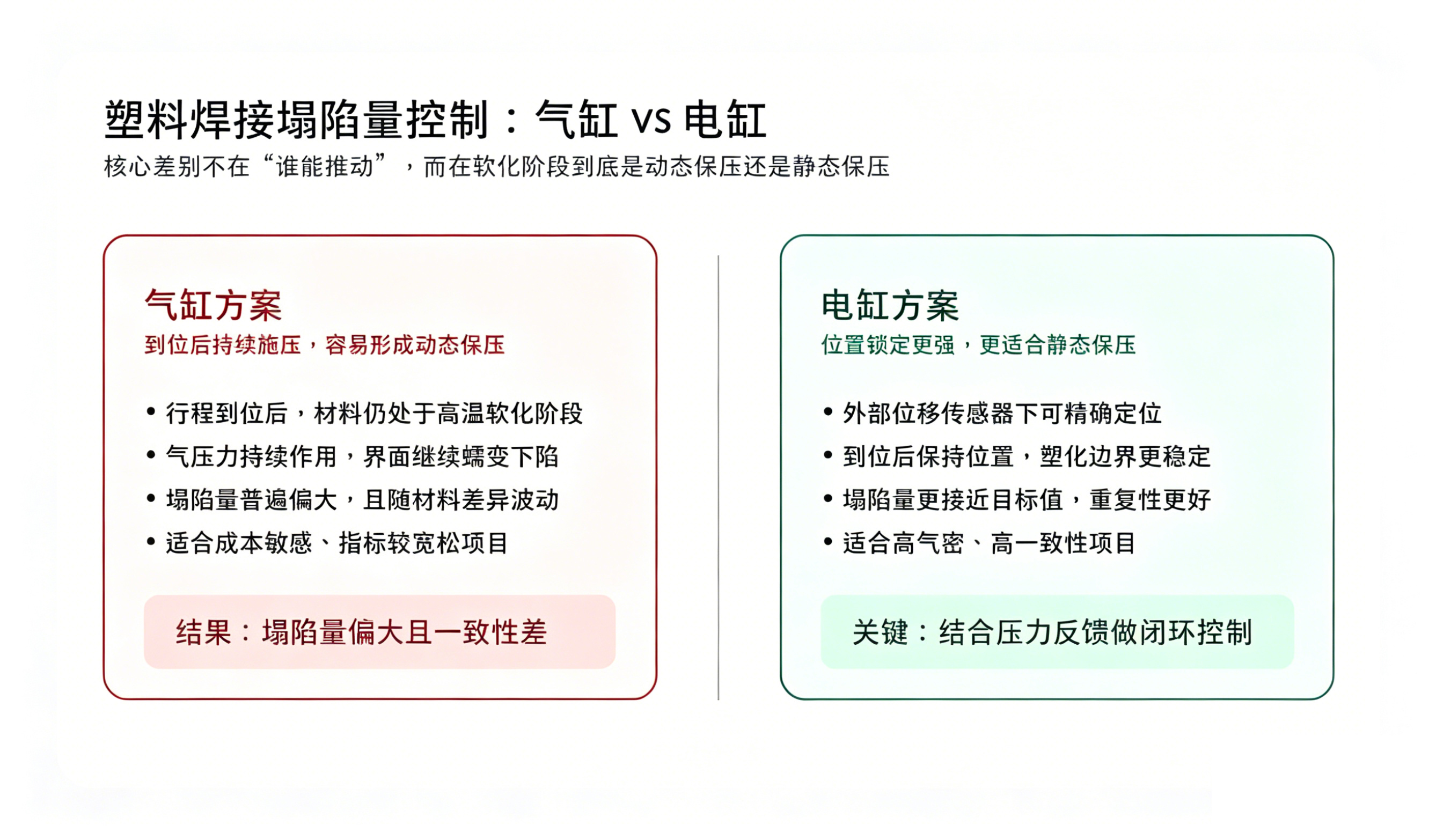

图 1  气缸与电缸在塌陷量控制逻辑上的核心差异

在塑料激光焊接中，塌陷量不仅是尺寸指标，更直接关联焊缝塑化状态、强度一致性和气密性风险。

而电缸与气缸的差别，往往就出现在材料已经软化、但尚未完全冷却的这段关键过程。

为什么塌陷量容易失控？

塑料焊接不是“到位即结束”，而是一个持续软化、持续塑化、持续受力的过程。

当界面进入高温粘流态后，材料刚度会明显下降。如果执行机构仍持续输出压力，材料就会继续蠕变和压缩，塌陷量也会继续增长。

所以，塌陷量控制的关键，不只是能不能测到位移，而是高温软化阶段到底是动态保压，还是静态保压。

气缸方案：结构简单，但容易形成动态保压

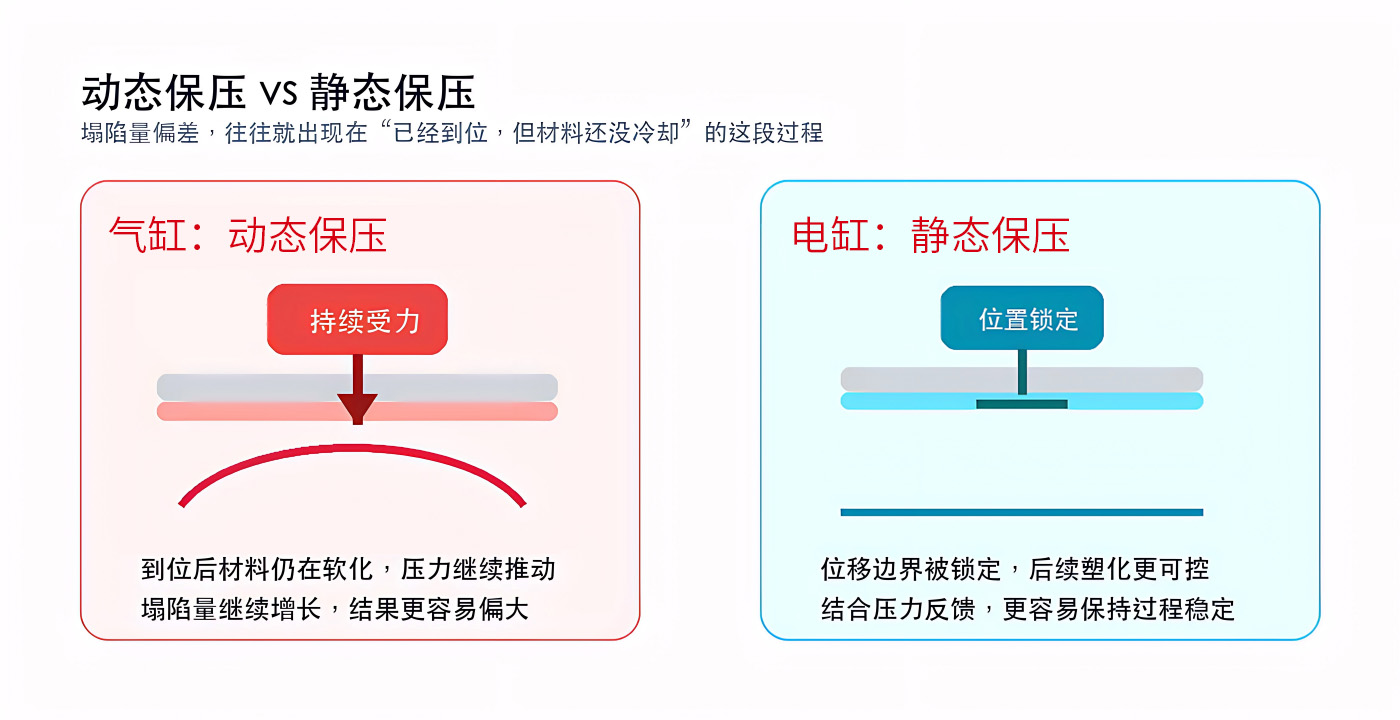

图 2  动态保压与静态保压的过程差异

气缸的优点很明确：

• 成本低

• 结构成熟

• 维护简单

• 对一般性焊接项目较友好

但在塌陷量控制上，气缸也有天然短板。

即使外部位移传感器已经提供了距离反馈，气缸在到达指定行程后，材料往往还处于高温软化阶段。由于气压仍在持续作用，焊接界面会继续被压缩，系统本质上仍属于动态保压。

这会带来三个典型结果：

1. 塌陷量通常比目标值偏大

2. 材料差异越大，塌陷量波动越明显

3. 同样的位移终点，不一定对应同样的塑化状态

4. 实际产品极限爆破强度差异

气缸并不是不能做塌陷量控制，而是很难在高温软化阶段把塌陷量锁得足够一致。对于要求宽松的产品，这种方案可以接受；但对于高气密、高一致性项目，风险会明显放大。

电缸方案：可以精确定位，更适合做静态保压

电缸的优势在于位置控制能力更强。

在高精度外部位移传感器配合下，电缸可以在达到目标位置后保持位置锁定，让材料在受控位移边界内完成后续塑化，这本质上就是静态保压。

这种方式的价值在于：

• 塌陷量更接近目标值

• 塑化过程更稳定

• 不同批次材料下的一致性更高

• 更适合对焊缝尺寸和气密性要求严格的产品

对于需要严格控制焊缝高度、塌陷量窗口较窄的项目，电缸通常更有优势。

电缸并不是“天然完美”，真正难点在控制逻辑

很多项目切换到电缸后，会认为只要定位更准，塌陷量问题就自然解决了。实际并没有这么简单。

因为材料软化过程中，压力并不是恒定的。当材料刚度下降时，电缸如果仍按固定速度推进，界面压力会发生明显波动。压力一旦波动，塑化状态也会随之变化，进而影响最终塌陷量和焊缝质量。

所以，电缸方案真正的技术门槛，不在机械本体，而在软件控制：

• 需要实时采集压力传感器信号

• 需要根据材料软化状态动态修正输出

• 需要在位移控制与压力稳定之间做闭环协调

• 需要针对不同材料建立合适的控制参数

简单说，电缸负责定位准，但要实现真正稳定的焊接过程，还必须让控制系统具备压力反馈能力。只有这样，才能在材料软化阶段既保持位置边界，又避免压力失控。

为什么电缸必须做过程曲线监控？

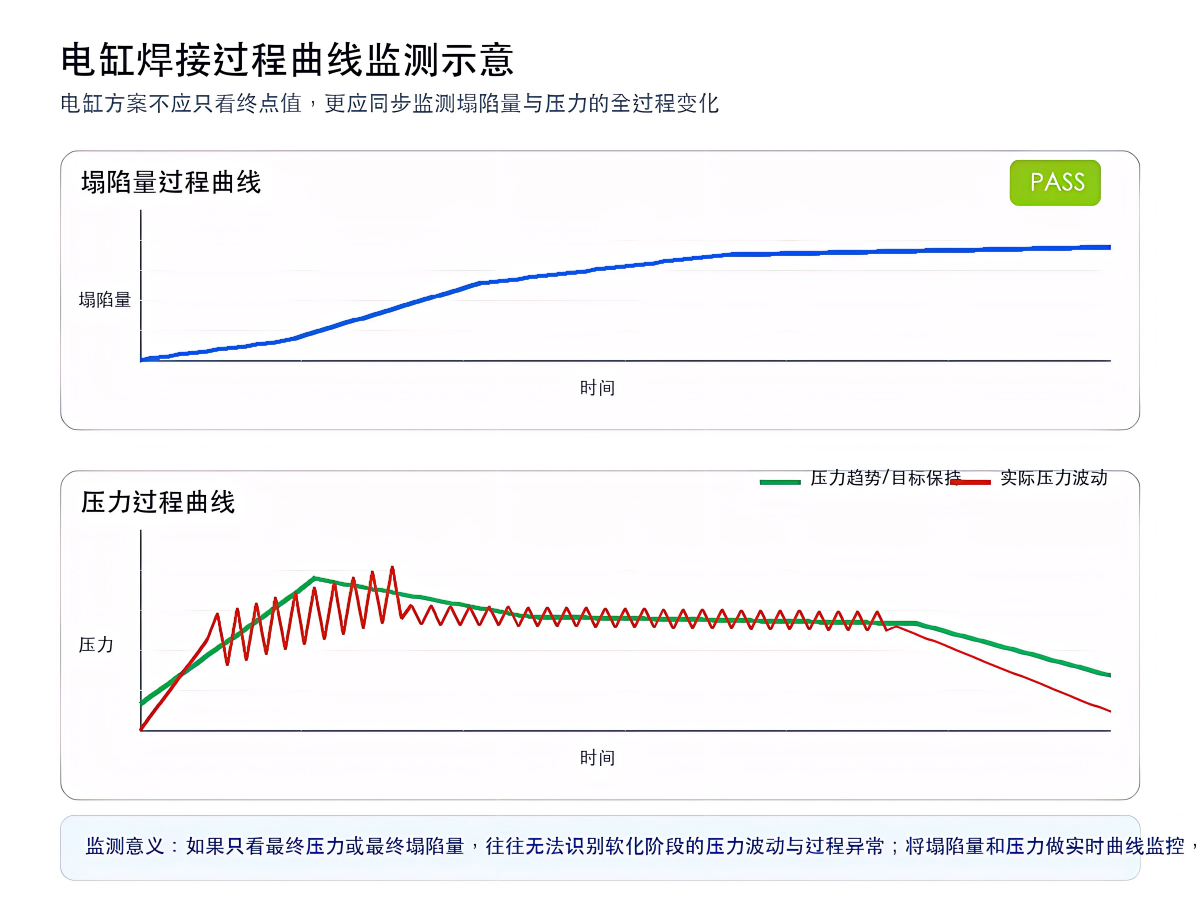

图 3  电缸焊接中塌陷量与压力的过程曲线监测示意

使用电缸时，压力监控不能只做结果监测，更应该做过程曲线监测。

传统气缸方案中，很多项目只关注最终压力是否达到、最终塌陷量是否合格，本质上更偏向结果判定。因为气缸是持续供压模式，过程中的微小波动即使监测到了，也不容易实时修正。

但电缸不同，电缸的价值恰恰在于它具备更强的控制能力，因此不能只看最终值，而要看整个焊接过程是否稳定。尤其在材料进入软化阶段后，压力是否波动、塌陷量是否按预期增长、保压阶段是否平稳，都会直接影响最终焊缝质量。

这也是为什么电缸方案中，塌陷量与压力最好做同步实时监测：

• 塌陷量曲线可以判断材料塑化和下陷过程是否连续、可控

• 压力曲线可以识别软化阶段是否存在冲击、振荡或异常释放

• 两条曲线联动分析，才能判断焊接是结果合格，还是过程真正稳定

很多时候，单看最终塌陷量是合格的，但过程中的压力已经出现了大幅波动。这类焊接虽然尺寸上看似达标，但焊缝塑化均匀性、强度一致性和气密性稳定性并不一定可靠。

因此，电缸方案的真正升级，不只是把执行机构从气缸换成电缸，而是把焊接控制从结果监测升级为过程监测加过程控制。只有这样，电缸的定位优势和闭环控制优势才能真正发挥出来。

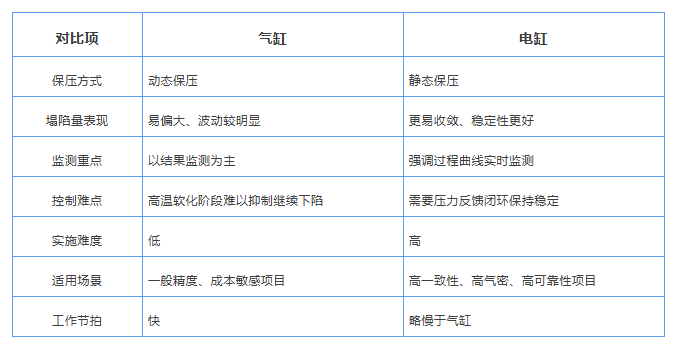

气缸与电缸，怎么选更合适？

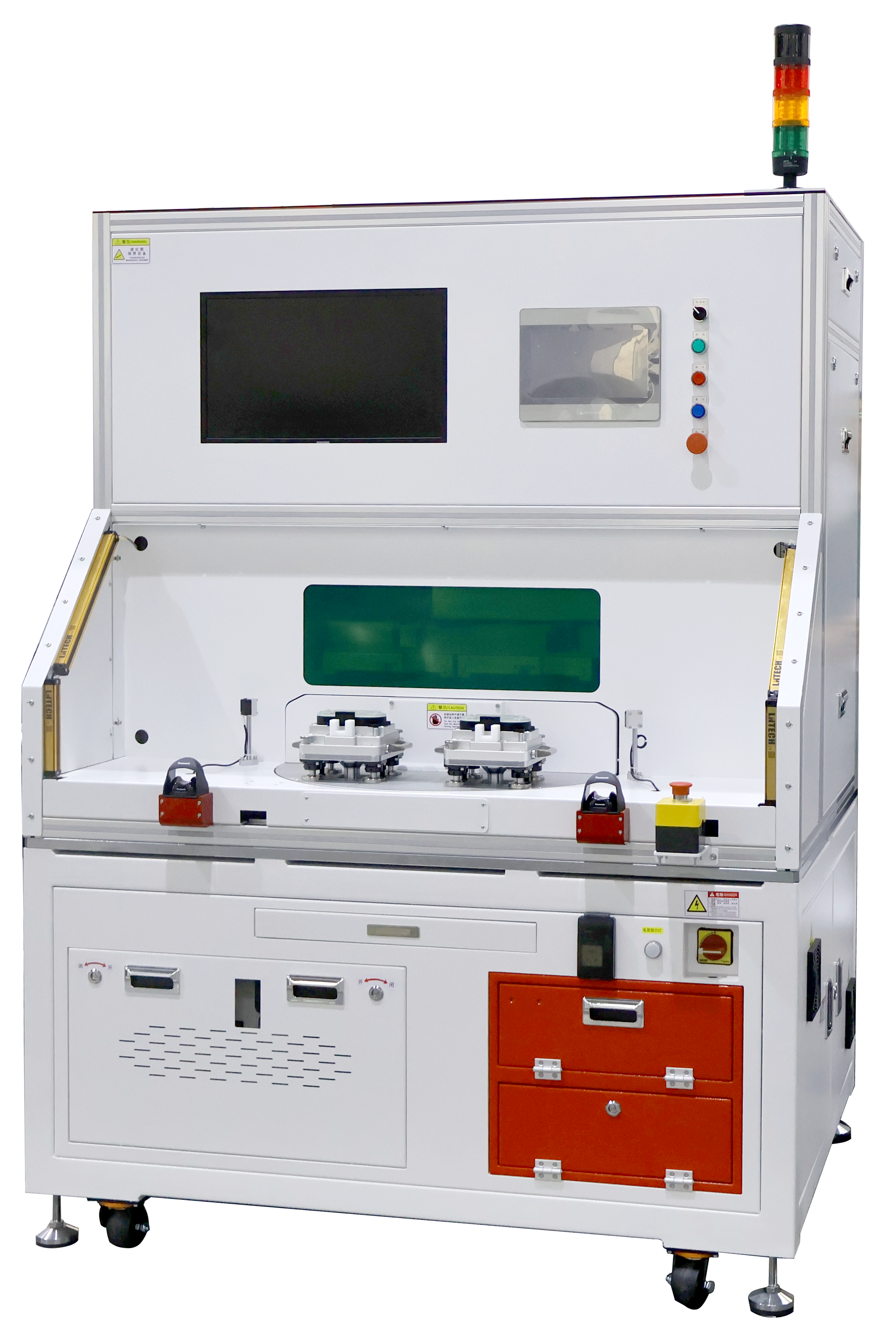

转盘式双工位准同步激光焊接机

主要针对车载执行器(EPB,EMB），电子门锁，毫米波雷达，胎压监测，车载摄像头等各类车载传感器，PA，PBT材料的壳体密封焊接。

配备完善的过程质量监控（激光恒温闭环，激光功率检测，塌陷量实时监测，压力监测）和生产数据追溯系统。

线下单机双工位切换，可搭配人工及机器人上料，操作方便。

详情点击：http://www.vkrlaser.com/product/564.html

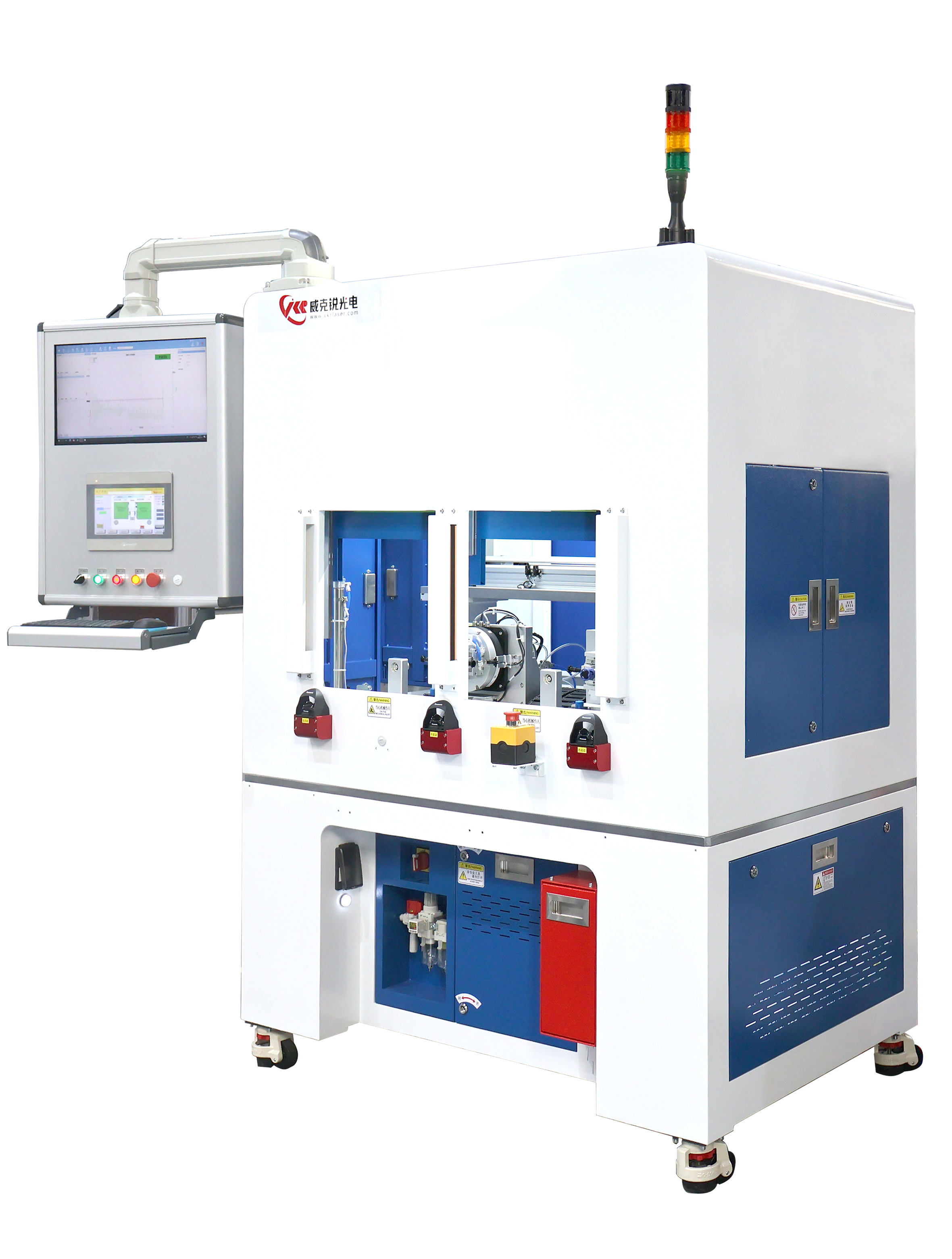

左右双工位多功能准同步激光焊接机

双工位设计，左工位可实现PBT,PA材料壳体密封焊接，右工位可进行圆周塑料阀体类，塑料接头类圆周焊接加工。

一机多用，设备兼容性好。多种类产品通过夹具快换即可实现快速切换产能，配备完善的过程监控功能。

详情点击：http://www.vkrlaser.com/product/568.html

结论

气缸和电缸的差别，不只是成本和精度，而是它们对焊接软化阶段的控制逻辑完全不同。

气缸在提供压力过程中，即便有位移反馈，材料在高温下仍会继续受力下陷，因此更容易出现塌陷量偏大且不稳定的问题。电缸则可以依靠精确定位，把焊接过程从动态保压转向静态保压，让塌陷量控制更可预期。

但与此同时，电缸方案对控制系统提出了更高要求。若没有压力传感器反馈和稳定的软件闭环，电缸的定位优势也难以真正转化为工艺优势。

更重要的是，电缸不能只看结果值，还要同步监测塌陷量和压力的全过程曲线。只有结果值与过程稳定性同时满足要求，焊接质量才真正可控。
