铝合金激光焊接 | 为什么吸收率跳变是工艺失控的根源？

从物理本质到工程策略，系统性驯服铝合金焊接的核心变量

引言：被忽视的[第一性参数]

在铝合金激光焊接中，工程师最常讨论功率、速度、焦点位置，却普遍忽略一个暗中决定一切的物理量 —— 激光吸收率（Absorptivity）。

铝合金对近红外激光（1064nm）的吸收率，可在5%~90%区间内剧烈跳变。同一台激光器、同一功率设定，实际进入材料的有效能量可相差18倍。

[警示] 这不是工艺波动，而是物理层面的失控。当吸收率从5%跳升至90%，热输入的实际增幅远超工程师的任何参数调整范围。

一、为什么铝合金的吸收率如此「善变」？

1.1 金属对激光吸收的本质

激光照射金属时，能量遵循分配关系：激光能量 = 反射+吸收（转化为热）+透射（可忽略）。吸收率主要取决于两个因素：

材料的电阻率ρ：电阻率越高，吸收越强

激光波长λ：波长越短，越易被吸收

经典近似关系：A ∝ ρ · λ

1.2 铝合金的「双重性格」

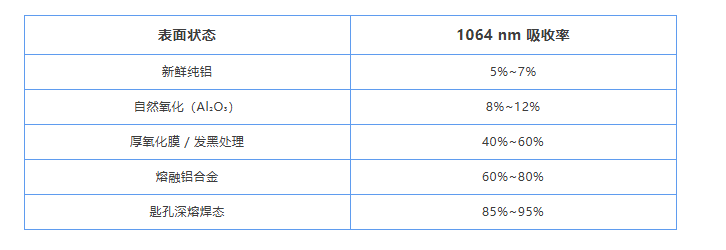

纯铝电阻率极低（2.65×10⁻⁸ Ω·m），室温下对1064nm 激光吸收率仅5%~7%，是典型高反材料。但工程应用中，铝合金的吸收行为远比理论值复杂。

（1）温度升高，吸收率呈指数级上升

200℃以上：吸收开始显著上升

熔化态：60%~80%

匙孔深熔态：85%~95%

这是铝合金焊接自加速效应的物理根源：冷态低吸收 → 局部升温 → 吸收突增 → 进一步过热 → 瞬间进入深熔

（2）表面氧化膜：天然的「吸收开关」

铝在空气中瞬间生成Al₂O₃（2~5nm），氧化膜厚度每差1nm，吸收率可跨一个数量级。来料批次差异，是铝焊良率波动最隐蔽、最常见的根源。

（3）合金元素进一步「搅局」

 Si、Mg、Cu 改变表面光学特性

 含Si高合金散射增强，有效吸收下降

 Mg优先氧化生成MgO，吸收行为异于Al₂O₃

 轧制纹理导致吸收各向异性，同板不同方向工艺窗口不同

二、吸收率跳变的工程后果

2.1 匙孔模式下的「双重不稳定」

功率密度>10⁶ W/cm²时，铝合金进入匙孔深熔焊，吸收率从≈10%跃升至85%+。但匙孔本身是动态振荡系统：重力、表面张力、蒸汽反冲压力共同作用，匙孔反复开合、塌陷。一旦塌陷，耦合方式从多次反射吸收瞬间退回表面吸收，吸收率骤降，直接导致：

 熔深剧烈波动

 匙孔型气孔大量生成

 飞溅、爆孔频发

2.2 能量输入「两极分化」

同一参数下，铝合金极易出现两种极端：

这就是铝焊「玄学」的本质：来料表面微小差异 → 吸收跳变 → 质量两极分化。同一批材料、同一套参数，有人报良率99%，有人报60% —— 根源往往不在设备，而在材料表面状态。

2.3 气孔：从「看得见」到「控不住」

铝合金气孔远比钢材严重，核心同样与吸收率跳变强相关：

匙孔型气孔：匙孔塌陷时蒸汽被包裹，无法逸出

工艺型气孔：温度剧烈波动导致氢快速析出、被凝固前沿捕获

三、核心工艺策略：驯服吸收率波动

3.1 前处理：消除波动源头

化学清洗 / 机械打磨 / 激光清洗：标准化表面吸收，严控油污、指纹、水分，避免局部吸收突变。

[提示] 工程规范建议：Ra ≥ 0.8 μm，Al₂O₃ ≤ 10 nm，4 小时内完成焊接，禁止裸手接触焊缝区域。

3.2 工艺参数设计：构建「宽稳定窗口」

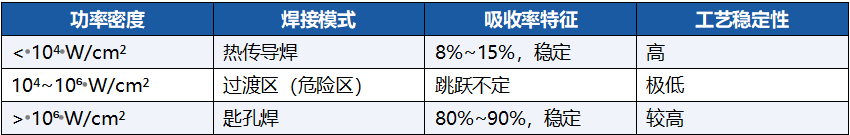

（1）功率密度：坚决避开过渡危险区

原则：不在过渡区悬停，要么稳浅热导，要么深稳匙孔。宁可选择稳定模式的边界，也不要在中间摇摆。

（2）保护气体

推荐Ar/He混合（7:3~3:7），流量15~25L/min，兼顾保护与等离子体抑制。侧吹角度45°~60°，喷嘴距离工件5~15mm。

（3）光束摆动：均布能量，稳定熔池

摆动焊接（Wobble/Beam Oscillation）是解决铝合金焊缝均匀性的最有效手段。单点焊接时光斑范围内能量密度极高，匙孔不稳定；摆动焊接时能量在轨迹上均布，匙孔稳定，气孔率显著降低。

[提示] 推荐摆动参数：频率50~200 Hz，幅度1~4 mm，正弦波/圆形/8字形均可选择。

四、环形光斑（ARM）焊接：从根源稳定吸收率

4.1 核心原理

可调环形光斑（ARM/AMB/BrightLine Weld）采用中心高斯光 + 外环光同轴复合，实现能量空间重构：

中心小光斑：高功率密度，负责建匙孔、保熔深

外环大光斑：低功率密度，负责预热、缓冷、稳熔池、压波动

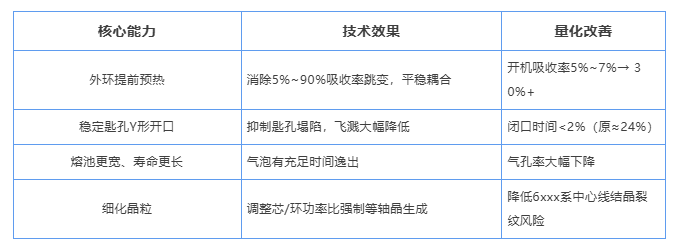

4.2 对铝合金吸收率失控的「靶向解决」

4.3 工程推荐参数（铝合金通用）

总功率：2000~6000W

芯 / 环功率比：1:1 ~ 1.5:1（兼顾熔深与稳定）

焦点：板材表面或微负焦0~1mm

[提示] 适用：动力电池壳体、电池托盘、车身结构件、航空铝构件

五、多波段复合焊接：用波长驯服高反铝

5.1 什么是多波段复合焊接

将不同波长激光同轴复合，利用「波长决定吸收」的物理本质，主动控制铝的吸收率：

蓝光（450nm）/绿光 ：铝室温吸收30%~50%，远高于红外

红外（1064nm）：负责深熔，建匙孔

半导体（915nm）：预热、匀热、稳耦合

5.2 如何解决吸收率跳变

蓝光直接抬升冷态吸收：从5%~7%→30%+，从源头消除「启动难、耦合跳变」

多波长形成梯度热输入：短波负责表面与预热，长波负责深度穿透，温度梯度更平缓

降低对表面状态的敏感度：氧化膜、油污、轧制纹理的影响被显著弱化，来料宽容度大幅提升

更低功率实现同等熔深：有效耦合提升，可降功率约30%，热变形更小、裂纹风险更低

5.3 适用场景

铝 / 铜异种连接

超薄铝件（<0.5mm）防烧穿

高反铝合金（6061、5052、铝锂合金）

对稳定性要求极高的量产线

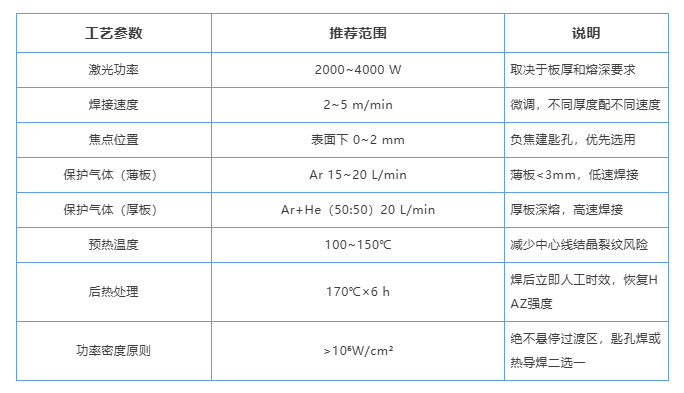

六、6061-T6铝合金工艺参数汇总

结语：吸收率不是玄学，是可以被管理的工程变量

铝合金激光焊接中5%~90%的吸收率跳变，本质上是一个可以通过前处理、工艺设计、光束整形和多波段复合来精准管理的工程变量，而非无法控制的物理随机事件。

对于铝合金焊接工程师而言，建立对吸收率的系统认知，理解其背后的材料物理机制，是实现稳定工艺的第一步。
