气密合格≠焊接可靠 OCT激光塑料焊接无损缺陷检测技术 正在改变热管理模块激光塑料焊接质量体系

引言

随着新能源汽车行业快速发展，热管理系统正向集成化、模块化方向演进。多通水阀、电子执行器、水泵、冷却液分配模块等产品大量采用激光塑料焊接工艺，实现高密封性、高洁净度以及自动化生产。然而近年来，随着装机量不断增加，一类问题正在逐渐暴露：

产品出厂气密检测合格，但在装车运行数月甚至一年后发生冷却液泄漏。

这类问题不仅增加售后成本，更直接影响整车可靠性和品牌信誉。传统检测方式是否已经足够？越来越多的实践案例表明，对于平面类激光塑料焊接产品，仅依赖气密检测已经无法满足长期可靠性要求。行业正在进入从"功能检测"向"焊缝质量检测"升级的新阶段。

一、平面类焊接产品的质量风险

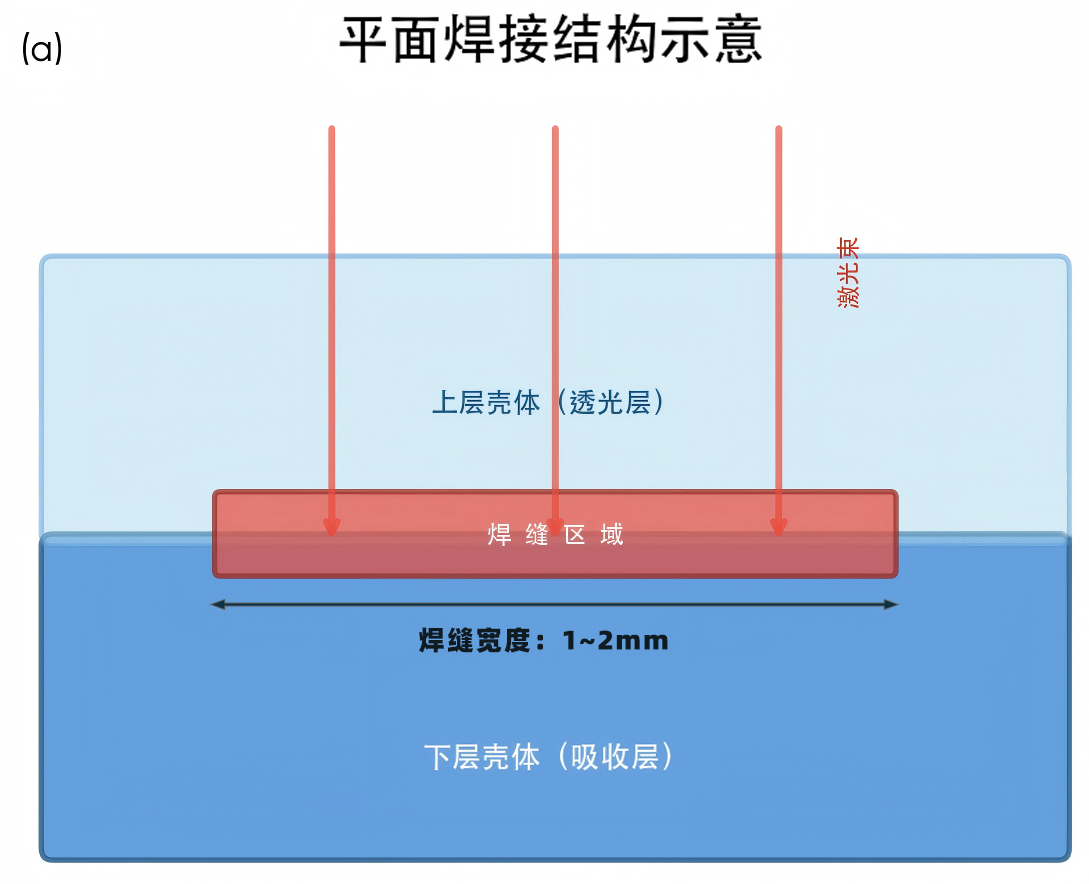

热管理系统中的多通水阀、执行器、水泵壳体等产品，大多采用上下壳体激光焊接结构。

与圆周焊接不同，这类产品通常具有以下特点：

⭐️焊缝长度长  ⭐️焊缝宽度窄  ⭐️焊接面积大

结构本身缺少原始结构的机械约束

典型焊缝宽度仅为：1~2mm。焊接质量直接决定产品长期密封性能。

二、气密检测的局限性

目前行业最普遍的质量检测方式仍然是气密检测。

很多企业默认认为：

气密合格 = 焊接合格，实际上这两者并不完全等同。

假设某段焊缝设计宽度为2mm。如果由于材料波动、装配间隙或工艺不稳定等原因，实际有效焊接面积仅达到设计值的30%~50%，产品仍然可能通过气密测试。

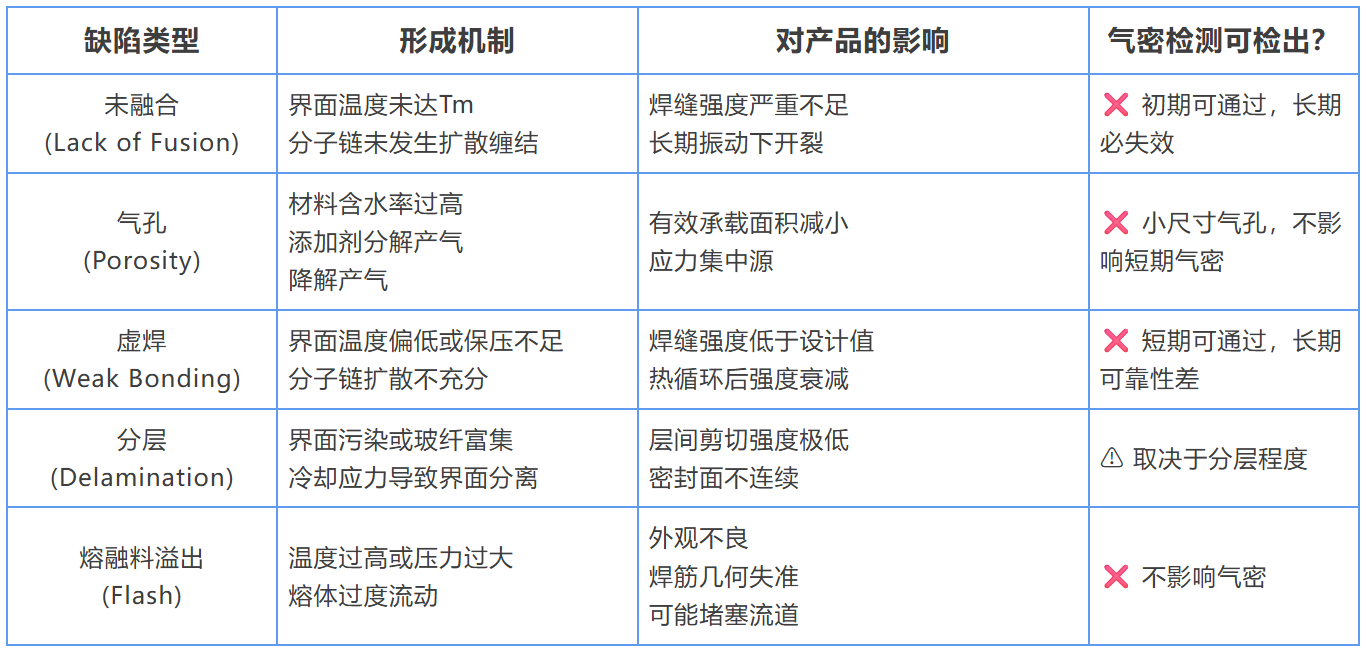

三、平面焊接的典型缺陷谱系

原因很简单：当前焊缝仍能够承受检测压力。但随着后期经历：

⭐️冷热循环  ⭐️振动冲击  ⭐️冷却液长期浸泡  ⭐️材料应力释放

局部薄弱区域会逐渐扩展，最终形成泄漏通道。

因此：气密检测验证的是"当前是否漏"，而无法判断"未来是否会漏"。

四、塌陷量补偿带来的隐藏风险

平面类塑料焊接还有一个特殊问题。

由于上下零件尺寸公差和注塑变形的存在，两件产品无法做到绝对贴合。

为了保证焊接区域能够充分接触，工艺设计中通常会采用塌陷量（Collapse Distance）补偿结构间隙。其目的是：通过材料熔融后的塌陷消除装配误差。这一设计思路本身没有问题。但实际生产过程中经常出现：

⭐️局部贴合不足  ⭐️局部过度塌陷  ⭐️熔融料溢出  ⭐️有效焊缝宽度不均

最终形成：

⭐️未融合区域  ⭐️虚焊区域  ⭐️气孔缺陷  ⭐️局部焊接面积不足

这些缺陷往往隐藏于焊缝内部，气密检测无法发现，外观检测同样无法识别，却可能成为未来泄漏的根源。

五、爆破测试为何无法解决量产问题

在焊接工艺开发阶段，爆破测试通常是确定工艺窗口的重要依据。

对于平面焊接产品而言：

焊缝几乎承担全部连接强度。

因此爆破压力与焊接质量具有较强相关性，这一点与圆周焊接产品不同。

圆周焊接往往还存在：

⭐️过盈结构  ⭐️卡扣结构  ⭐️原材料机械支撑

而平面焊接主要依赖焊缝本身承载，因此爆破测试具有较高参考价值。但爆破测试存在天然缺陷：

它属于破坏性检测，企业无法对每个产品进行爆破验证。

实际量产过程中通常采用：

⭐️调试阶段验证  ⭐️首件确认  ⭐️每班抽检  ⭐️每50~100件抽检

虽然能够一定程度降低风险，但无法发现生产过程中由于：

材料波动/激光功率漂移/夹具磨损/压紧机构变化/环境因素变化  等等原因导致的个体异常。

因此企业真正缺少的是：

一种能够替代切片、替代爆破，同时实现100%在线检测的技术。

六、OCT全检技术带来的突破

OCT（Optical Coherence Tomography，光学相干断层扫描）是一种高分辨率无损检测技术。

对于激光塑料焊接而言，其最大的优势在于：能够直接观察焊缝内部结构。

与传统检测方式相比：气密检测看到的是结果。

而OCT看到的是原因。通过断层扫描，可以清晰识别：

⭐️ 焊缝宽度

⭐️熔融区域

⭐️有效焊接面积

⭐️气孔缺陷

⭐️未融合区域

⭐️局部虚焊

⭐️分层缺陷

真正实现焊缝内部质量可视化，数据化，并结合机器学习，自动识别 OK/NG。

七、从"是否泄漏"到"为何泄漏"

传统质量管理模式： 气密测试 → 合格出厂  。实际上属于结果导向。

而OCT建立的是过程质量管理体系。

通过对每一道焊缝进行扫描分析，可以获得：

有效焊接面积比例/焊缝连续性/缺陷分布位置/缺陷尺寸统计

进一步建立：

OCT检测结果 ↔ 气密测试

OCT检测结果 ↔ 爆破强度

OCT检测结果 ↔ 寿命测试

之间的关联模型。

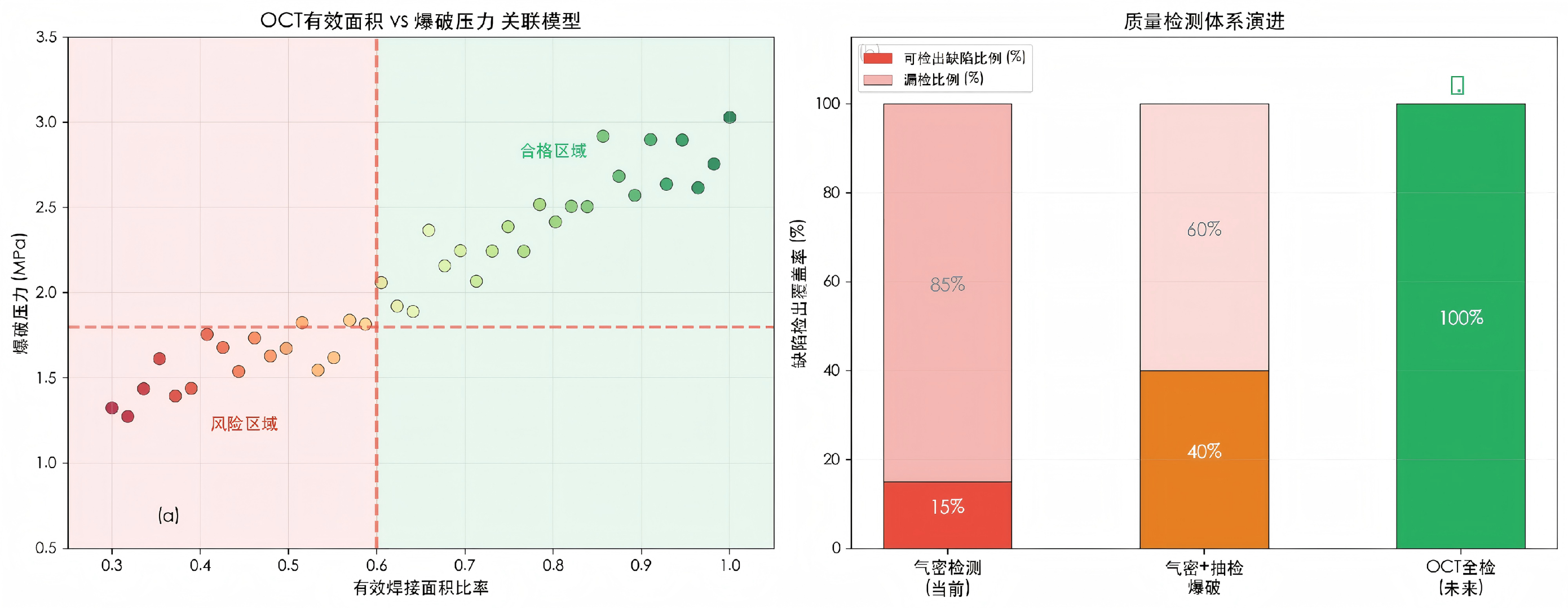

OCT量化指标与产品可靠性关联模型：

(a) 有效焊接面积比率与爆破压力的统计关联；(b) 质量检测体系缺陷检出覆盖率演进

当数据积累到一定规模后，企业甚至能够预测产品未来可靠性。

实现真正意义上的质量预判。

八、OCT不仅是检测设备，更是工艺优化工具

对于工艺工程师而言，OCT最大的价值不仅仅是判定OK或NG。

更重要的是：

能够量化焊接质量。

例如：

不同激光参数下：焊接面积变化,熔融宽度变化

不同夹紧压力下：虚焊区域变化

不同塌陷量设计下：焊缝有效率变化

这些过去只能依赖切片分析的数据，现在可以通过无损方式快速获得，极大缩短工艺开发周期，提升工艺验证效率。

九、未来趋势：从抽检时代进入全检时代

新能源汽车热管理系统正朝着高可靠性方向发展。

传统依靠：

气密检测/抽样爆破/人工切片    构建的质量体系正在面临挑战。

未来质量管理的发展方向将是：

100%在线检测/100%质量追溯/100%缺陷识别

OCT技术的出现，为激光塑料焊接行业提供了一种全新的质量控制手段。它不仅能够发现缺陷，更能够量化缺陷。不仅能够判断产品是否合格，更能够解释产品为何合格。

对于热管理模块制造企业而言，这将成为下一阶段提升产品可靠性和降低售后风险的重要技术基础。

十、威克锐光电相关产品：

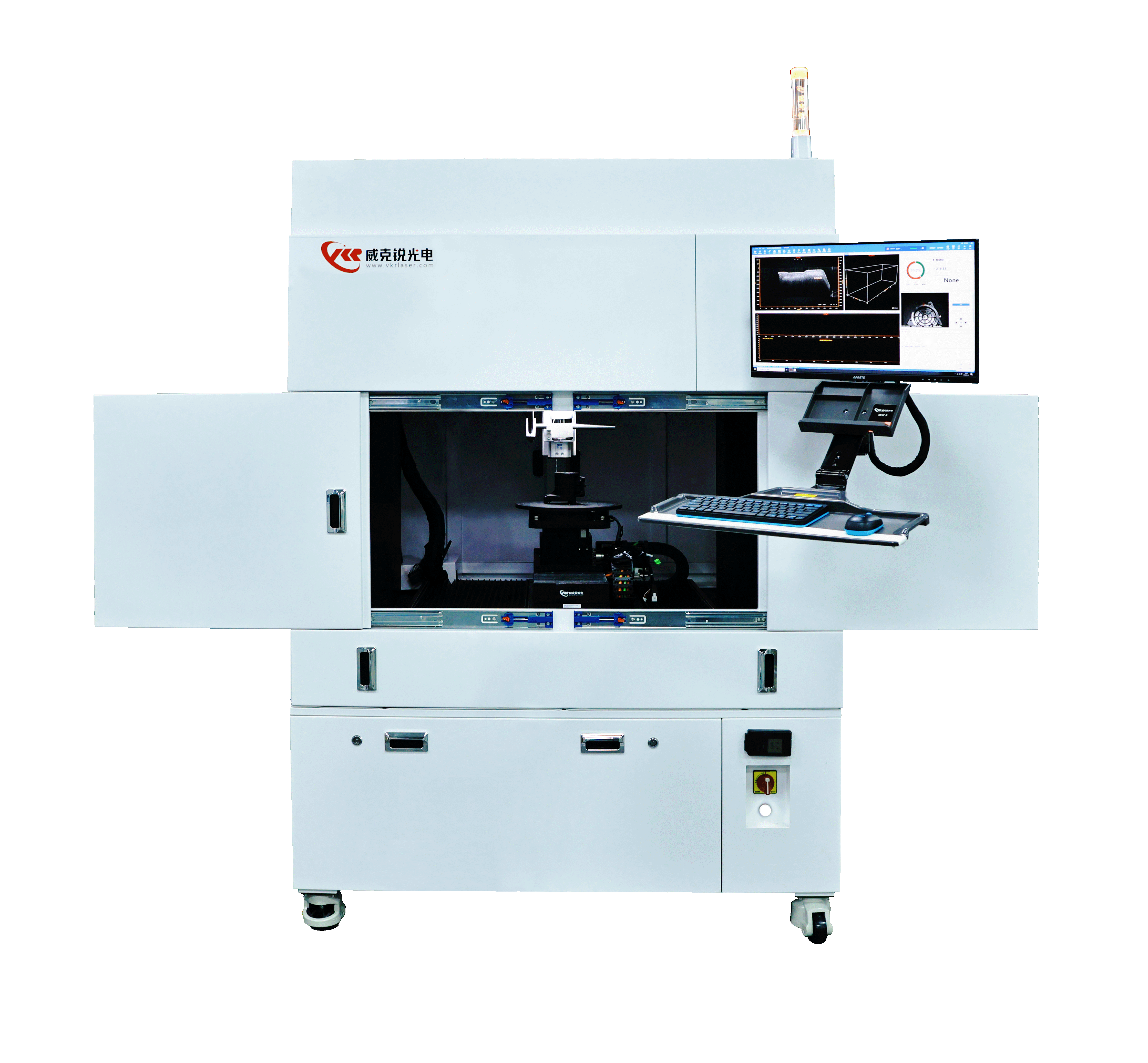

OCT平面类塑料焊接缺陷检测设备:

http://www.vkrlaser.com/product/612.html

结语

当行业竞争从成本竞争逐步转向可靠性竞争时，焊接质量控制体系也必须同步升级。

气密检测解决的是"现在是否漏"。而OCT解决的是"未来是否会漏"。

从抽检到全检，从经验判断到数据驱动，从结果验证到质量预测，OCT无损检测正在推动激光塑料焊接进入全新的质量管理时代。
