一、塑料焊接的本质：分子级别的“再聚合”
要彻底解析假焊接的形成机理，首先必须回到塑料焊接的底层物理与材料学逻辑 。
激光塑料焊接的本质，是热塑性高分子材料在焊接界面的再次塑化（Re-plasticization）
过程。具体而言，在焊接界面上，上下两层高分子材料需要在热和压力的协同作用下，完成三个关键步骤：
1. 升温至粘流态
——焊接界面温度达到材料熔点 Tm 以上，聚合物链段获得足够的运动自由度。
2. 分子链互穿与扩散
——两侧聚合物的分子链段跨越原始界面，通过布朗运动实现相互扩散（Molecular Interdiffusion）。
3. 分子链缠结与再结晶
——扩散后的分子链相互缠绕，形成物理缠结点（Polymer Chain Entanglement）；对于半结晶材料，伴随冷却过程的再结晶进一步强化界面。
理论上，成功的激光塑料焊接强度应接近于注塑件的本体强度——因为两者本质上都是聚合物链段在分子级别的重组。
二、假焊接：当温度和压力都“达标”，焊缝却没有真正焊上
在工程实践中，经常出现这样一种令人困惑的现象：
“焊接温度满足工艺窗口（Tm ~ Td 之间），焊接压力在推荐范围内，下线气密检测通过，拉拔力测试合格——但产品在长期服役、温度循环或高压爆破条件下，焊缝突然失效。”
剖开失效件，显微观察揭示了一个残酷的事实：上下两层材料的原始界面并未真正消失。焊接界面两侧的材料没有形成连续的分子链缠结网络，仅在局部区域或表层发生了有限塑化。这就是“假焊接”。
为什么会出现假焊接？
假焊接的根本原因在于——热和压力虽然足够让表层材料软化塌陷，但由于以下因素，内部界面无法形成连续的熔合网络：
•玻纤聚集的物理阻隔：在玻纤增强材料（如 PA6+GF30、PA66+GF30）中，尤其在 GF 含量大于 30 以上，注塑过程中玻纤在表面聚集形成阻隔层，阻碍分子链跨界面扩散。
• 结晶速率不匹配：半结晶材料的结晶速率对冷却条件敏感，过快结晶在形成充分分子缠结之前就“冻结”了界面。
• 熔体粘度高、流动性不足：玻纤增强导致的熔体粘度升高，使得分子链的扩散动力学显著受到抑制。
本质上，这是一种“表面看似焊上了，界面却没熔合”的状态，在现实工况中非常常见且迷惑性极强。

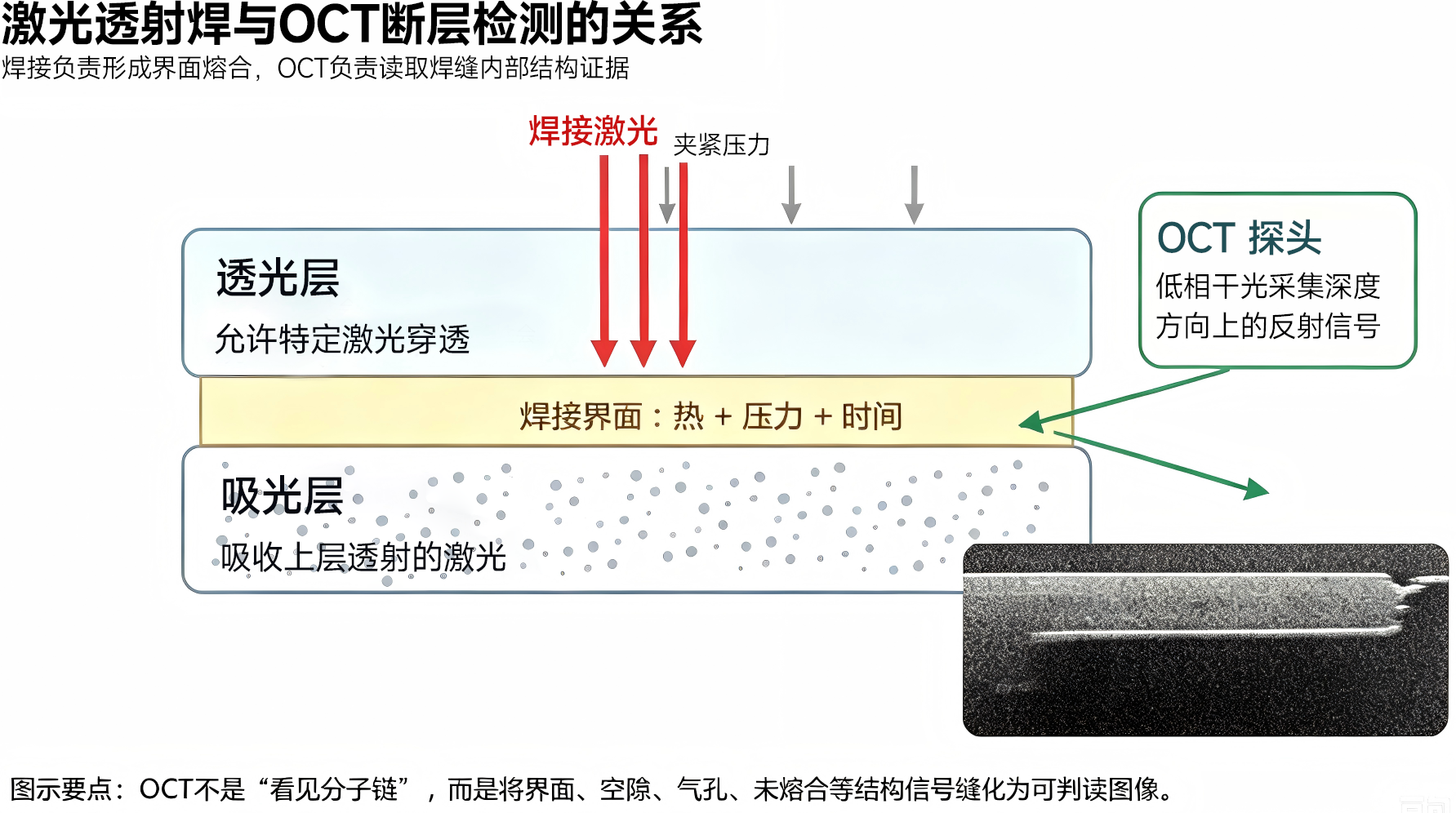

三、OCT 技术：“光学版 B 超”如何看透焊缝
光学相干断层扫描（Optical Coherence Tomography），OCT是一种基于低相干干涉原理的微米级成像技术。对于激光塑料焊接的质量检测而言，OCT 相当于一台
“光学版的 B 超”——它能以微米级分辨率，对焊缝内部结构进行无损伤、大视场的断层扫描成像。

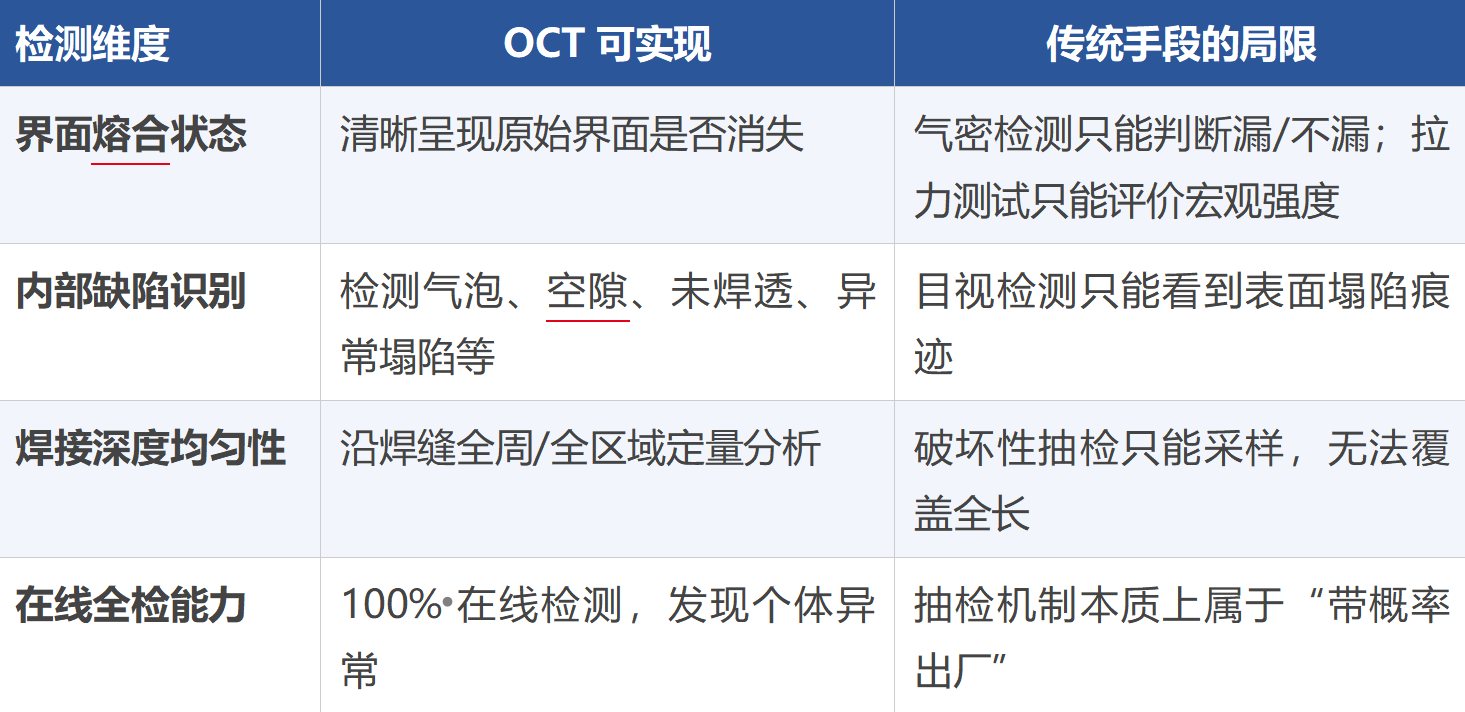

OCT 在塑料焊接检测中的核心能力：
核心洞察：OCT 检测的核心逻辑不是“看得更清楚”，而是第一次让“焊缝到底焊上了没有”这个问题有了可量化的答案。
四、假焊接的两种典型模式
模式一：平面叠焊假焊接（塌陷型）
典型场景：平板或端面叠焊结构，无装配过盈，仅依靠工装瞬时压紧。
• 焊缝外观有明显塌陷，溢料显著；
• 低压短时气密可能合格，高压爆破直接泄漏；
• 横向（面内）拉力不低，但垂直方向抗剥离强度极低；
• 撕裂后界面近乎平整分层，显微镜下可见玻纤大量残留——说明材料基体并未熔合。
假焊接本质：表层塑料软化流动，临时封堵了微小渗漏通道，但界面未形成分子级别的互穿与缠结。
模式二：圆周过盈环缝假焊接（机械嵌合型）
典型场景：圆周套接焊结构，过盈配合（Interference Fit）提供持续径向预紧力。
• 环缝表面平整，塌陷轻微；
• 静态拉拔力数值偏高——依赖过盈配合产生的机械摩擦力；
• 离散点状撕扯痕迹，断口两侧均残留少量基材；
• 温度循环或长期保压后渗漏率显著上升。
假焊接本质：过盈装配产生的机械嵌合力 (Mechanical Interlock) 掩盖了界面熔合不足的真相。这种产品在静态测试中“表现优秀”，但交变载荷或温度循环会先消耗掉过盈锁合力，再撕裂那些零星的点状熔合区。

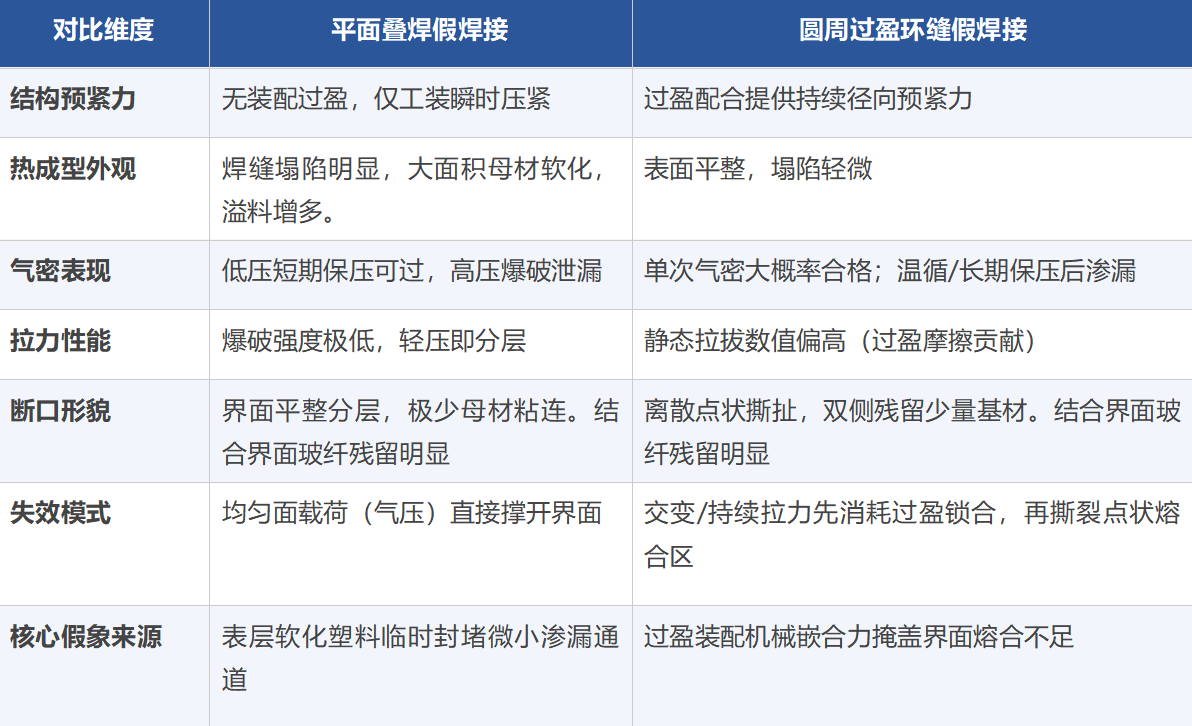

两种假焊接模式对比：
⚠️ 关键警示：第一种模式相对容易通过视觉或塌陷监测识别；而第二种模式由于轴向拉拔力数据甚至优于正常焊缝，极具隐蔽性，是工业制造中最危险的“质量陷阱” 。
五、OCT 在线检测验证案例
在引入 OCT 在线全检后，上述两类假焊接问题在生产端即被捕获。

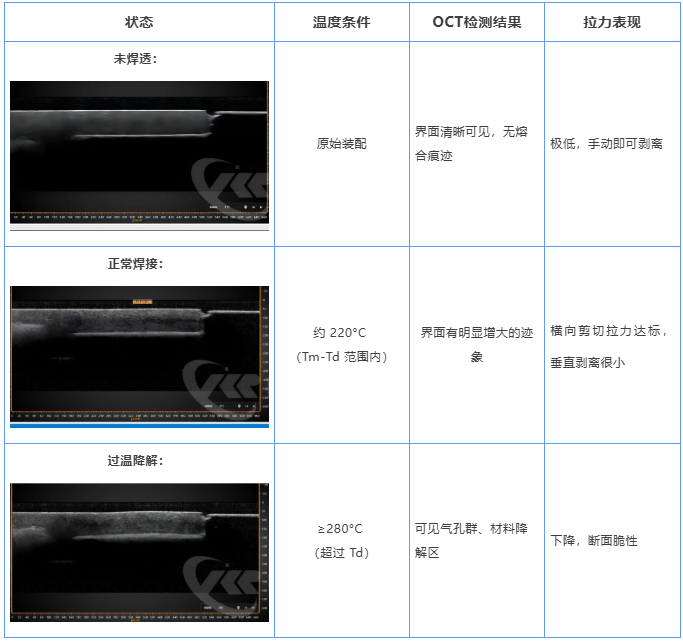

以圆周焊接件，PPA+GF40为例，用不同焊接温度进行对比试验：
关键发现：在“220°”和“280°超温”两种状态下，尽管焊接温度不同，OCT 图像均显示上下层材料的原始界面始终存在——这就是假焊接的直接证据。

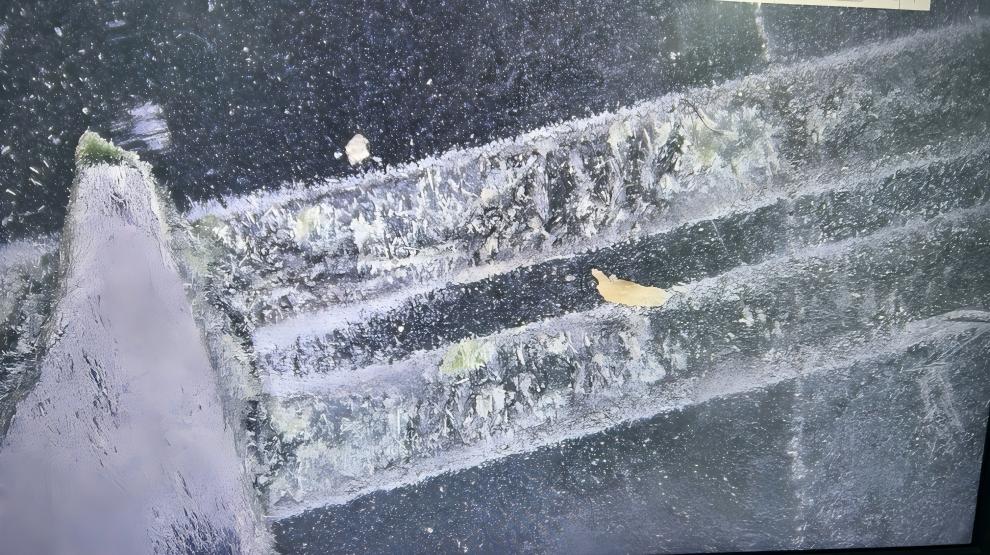

微观验证：对怀疑存在假焊接的平面焊件进行破坏性撕裂后，显微镜镜观察发现——水平方向的玻纤大量裸露，母材基体几乎完全无撕裂残留，与 OCT 检测结果高度吻合。

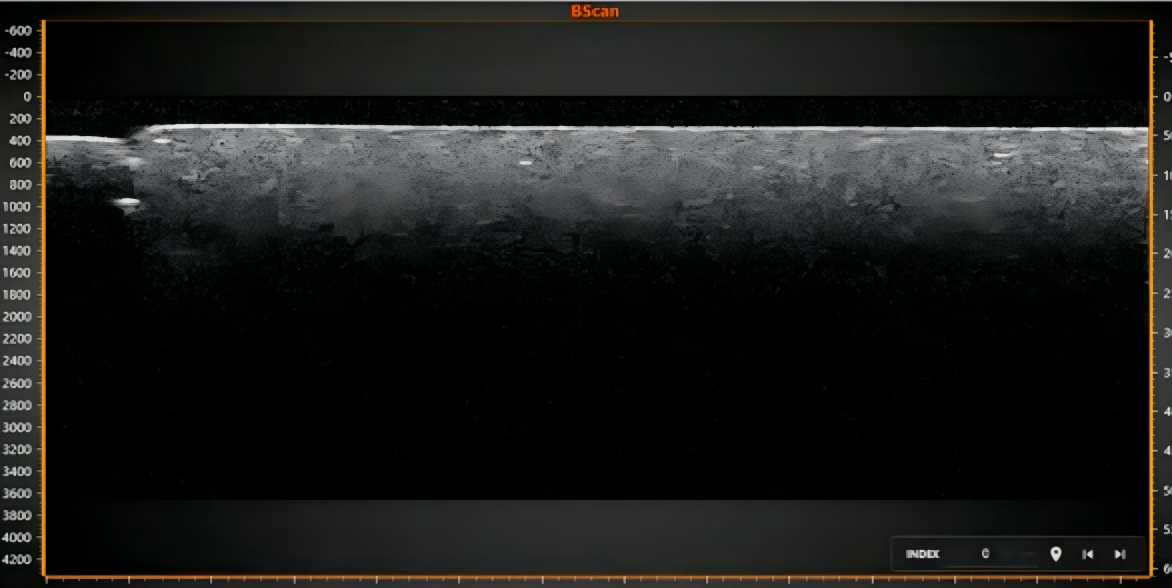

【完美焊接完成面 OCT 扫描图】
(完美焊接完成后，焊缝完全消失，上下层材料已完全融合为一体）
六、假焊接问题的系统性解决方案
OCT 的价值不仅在于“发现问题”，更在于它让工艺开发有了量化反馈的依据。要系统性解决假焊接问题，需要从以下维度建立闭环：
1. 来料管控——从源头消除隐患。
• 透光率全焊缝检测：
确保上层透光件焊接区域透光率一致性，避免因透光率偏低导致界面热量不足；
• 玻纤聚集控制：
对注塑件表面玻纤分布进行批次管理，设定可接受的玻纤聚集等级；
• 含水率管控：
PA 类材料焊前干燥至含水率 < 0.02%，杜绝焊接过程中水蒸气产生气泡干扰界面熔合。
• 材料焊接性能评估：
针对原始材料的玻纤种类及焊接适应性进行前期定量化测试。若产线发生大面积、系统性的假焊接，此维度通常为主因。
2. 工艺参数闭环——用四条曲线锁定焊接质量
假焊接往往发生在“参数看起来正常”的场景中，因此单纯依赖固定功率或固定时间无法识别。必须建立
四曲线联动闭环：
• 温度曲线：确保升温速率合理，最高温度稳定在 Tm～Td 之间，并留出足够的界面塑化扩散时间
• 塌陷量曲线：区分“公差消除塌陷”与“有效塑化塌陷”，前者快速完成，后者应呈现稳定渐进特征；
•压力曲线：压力波动控制在 < ±5%，在塑化阶段避免压力突跳；
• 功率曲线：功率输出应随焊接进程自适应调节，而非固定输出。
3. 在线全检——从抽检到每件必检
OCT 100% 在线全检实现了结构级的质量判定——不再是“这批抽检合格所以这批合格”，而是“每一件焊缝的实际熔合状态都被记录和判定”。这是一种质变：从统计推断走向个体确认。
正如行业共识所言：没有结构级全检的焊接，本质上都是“带概率出厂”。
七、结语
激光塑料焊接的质量体系，正在从“工艺参数控”走向“焊接结果控”。OCT 技术的引入不是锦上添花，而是解决了一个根本性的问题：让“焊缝到底焊上了没有”第一次有了可量化、可在线执行的答案。
假焊接之所以危险，不在于它有多罕见，恰恰相反，在某些材料和结构组合中它相当常见。利用 OCT 在线断层全检补齐这一质量盲区，是零部件高品质连接走向零缺陷时代的坚实保障 。
