无损检测技术在激光塑料焊接中的应用对比 —— OCT光学相干断层扫描 · 工业CT · 超声波相控阵（PAUT）技术分析

前  言

随着产品装机量持续增长，行业对质量控制的关注重点已从"焊接是否完成"逐步转向"焊缝是否能够保证全生命周期密封可靠性"。传统气密性检测只能验证产品在出厂时刻是否泄漏，却无法评价焊缝内部的实际熔接质量——一条存在虚焊或局部未熔合的焊缝可能在出厂气密测试中合格，但在车辆运行数年后因热循环疲劳和振动应力而逐渐失效，最终导致冷却液微渗漏。这在新能源汽车热管理系统中是不可接受的质量风险。

因此，无损检测（NDT）技术正在成为激光塑料焊接质量体系中不可或缺的组成部分。目前，行业内主要采用或关注三类技术：

• OCT（光学相干断层扫描）——利用近红外光的低相干干涉原理，直接获取焊缝内部断层图像

• 工业CT（计算机断层扫描）——利用X射线穿透和三维重建，获得产品整体内部结构信息

• 超声波相控阵（PAUT）——利用多阵元超声波发射/接收，通过回波信号检测内部缺陷

1. 三种技术的基本原理

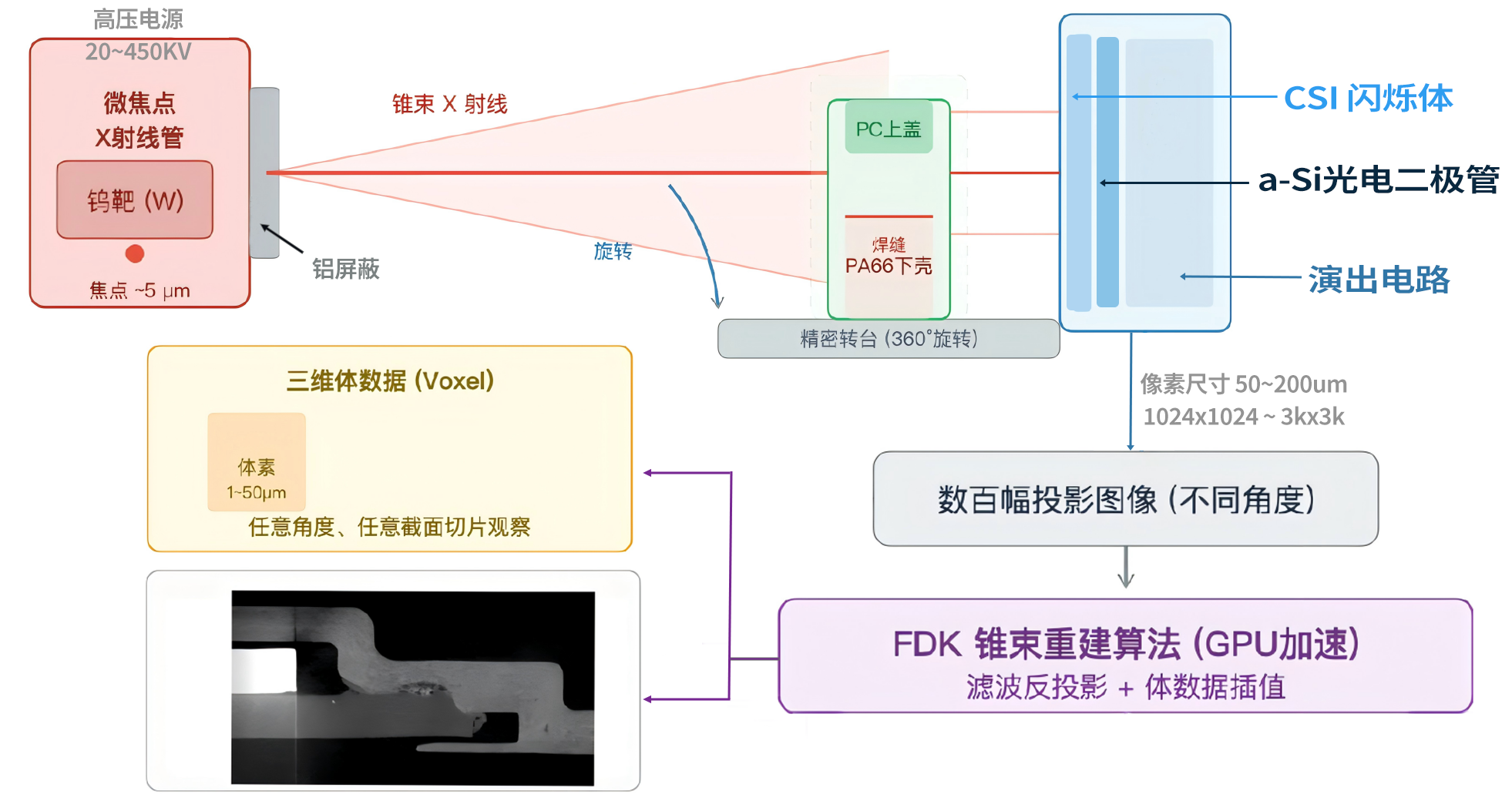

工业CT的核心优势在于其全局三维可视化能力,可以同时观察焊缝、注塑体、装配结构以及所有内部特征。因此它在以下场景中具有不可替代的价值：

• 产品研发阶段的全面结构分析

• 首件验证与工艺参数定型

• 失效分析（焊缝断裂面、内部裂纹溯源）

• 注塑缺陷分析（缩孔、气泡、玻纤取向分布）

• 多组件装配结构的间隙与干涉检查

然而，CT检测的本质是基于材料密度差异形成图像对比度。这一原理特点在塑料焊接检测中带来一个关键局限：同种材料焊接时，焊缝与母材密度几乎一致，CT图像中难以分辨焊接界面的细微差异——这一点将在第2节详细阐述。

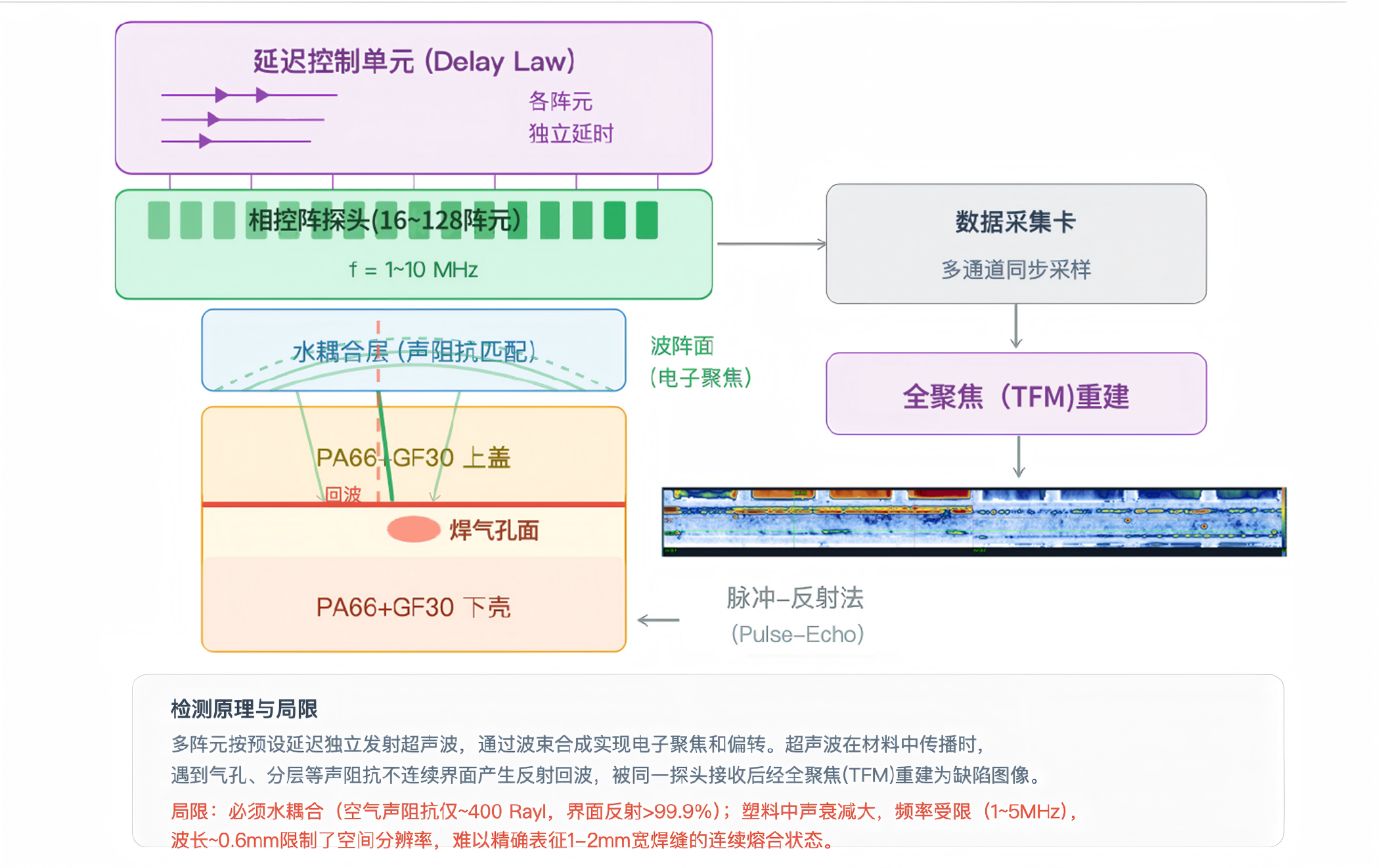

图3  超声波相控阵检测原理示意图

PAUT技术最早在金属焊缝和复合材料检测中发展成熟，具有以下典型能力：

• 检测材料内部的气孔、空洞类体积型缺陷

• 识别分层和脱粘等面型缺陷

• 通过C-scan成像获得缺陷的二维分布

• 可实现较高的检测效率（秒级单件）

2. 为什么塑料激光焊接更适合OCT？

考虑最典型的应用场景——同种或相容材料之间的激光透射焊接：

• PA66+GF30 焊接 PA66+GF30

• PBT+GF30 焊接 PBT+GF30

• PPS+GF40 焊接 PPS+GF40

• PC 焊接 PC（透明/黑色组合）

CT的局限性并非技术能力不足，而是其物理原理决定了它更适合观察"材料"而非"界面"。当需要判断焊缝界面是否真正消失——即上下两层塑料是否达到了分子级别的熔合——OCT利用折射率差异直接获取界面反射信号的方式，具有天然的信息优势。

3. 超声波相控阵在塑料焊接中的工程局限

超声波无法在空气中有效传播（空气的声阻抗与固体材料相差约4个数量级，界面反射率超过99.9%）。因此在实际检测过程中，探头与工件之间必须填充耦合介质以排除空气层：

• 水浸检测——将工件完全浸入水槽，检测效率高但系统体积大

• 水膜/喷水耦合——在探头与工件之间形成连续水膜，适用于在线场景但控制复杂

• 专用耦合剂——高粘度凝胶，需要涂覆和清洗工序

新能源汽车热管理模块的激光塑料焊缝通常宽度仅为1–2 mm，而超声波在塑料中的波长决定了其空间分辨率的物理极限。以3.5 MHz频率在PA66中传播为例——PA66中的纵波声速约2,200 m/s：

λ = v / f = 2,200 m/s ÷ 3.5×10⁶ Hz ≈ 0.63 mm

这意味着超声波的空间分辨率大致在亚毫米到毫米级别，对于1–2 mm宽的焊缝而言，难以充分反映焊缝内部的连续质量变化（如熔融宽度从1.2 mm缩减至0.8 mm的渐变过程）。相比之下，OCT的轴向分辨率可达约20 μm级别，超过一个数量级的差距决定了二者在精细结构表征能力上的本质差异。

PAUT主要依据回波信号的幅值和渡越时间判断缺陷位置与大小。虽然可以形成C-scan二维缺陷分布图，但对于焊缝的连续横截面形态、熔融宽度、有效焊接面积等直接反映焊接质量的参数，其表达能力不如OCT直观。OCT直接提供B-scan断层图像，工程师无需二次判读即可一目了然地判断焊缝熔合状态。

因此，超声波相控阵目前更多应用于大型结构件（如厚壁容器、管道环焊缝）和传统焊接工艺，而在激光塑料焊接的在线质量评价中应用较少。

4. 工业CT在量产全检中的瓶颈

工业CT最大的优势——三维重建能力——同时也是它走向产线全检的最大限制。

一件产品的CT检测通常需要经历完整流程：产品定位 → 旋转扫描（360°）→ X射线采集（数百至数千幅投影）→ 三维重建（体数据计算）→ 图像分析（人工/自动判读）。

其中，三维重建步骤的计算量极大——即使采用GPU加速，重建一个中等体素精度（如2000³体素）的数据集仍需要数十秒到数分钟。加上旋转扫描所需的机械运动时间，整个检测周期通常在数分钟级别，复杂产品甚至需要10分钟以上。

同时，CT系统的高昂设备成本、辐射防护要求、专用恒温环境以及专业操作人员需求，进一步限制了其在量产产线中的部署可行性。

产线节拍对比：新能源汽车热管理零部件的焊接产线典型节拍为10–30秒/件，而CT单件检测时间通常为数分钟。即使不计入上料、下料和数据处理时间，CT的单件检测节拍也已超出产线节拍一个数量级以上，不具备100%全检的可行性。

5. OCT实现在线全检的技术基础

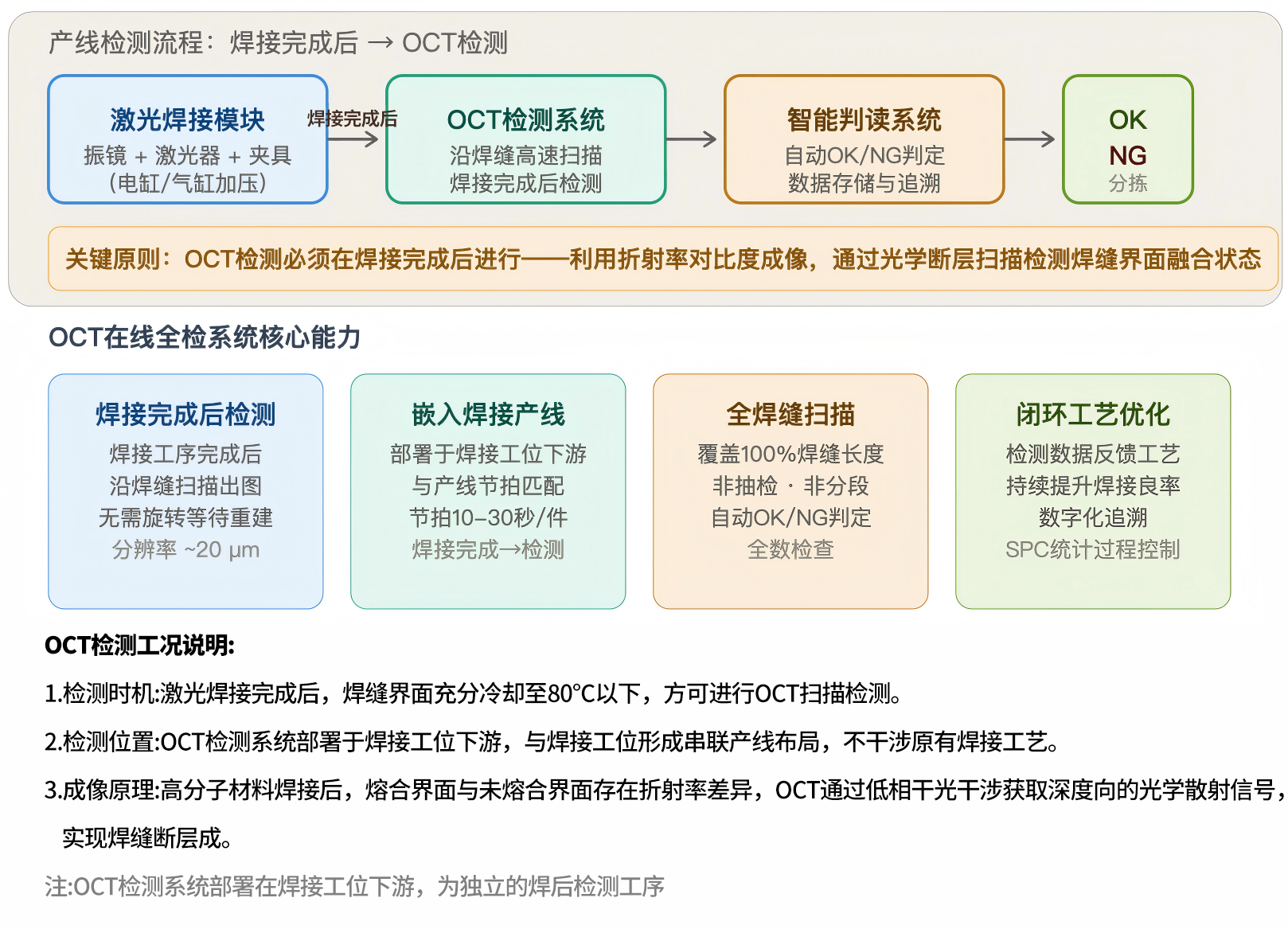

图4  OCT在线全检系统集成示意图

OCT检测工况说明：

1.检测时机：激光焊接完成后，焊缝界面充分冷却至80℃以下，方可进行OCT扫描检测

2.检测位置：OCT检测系统部署于焊接工位下游，与焊接工位形成串联产线布局，不干涉原有焊接工艺

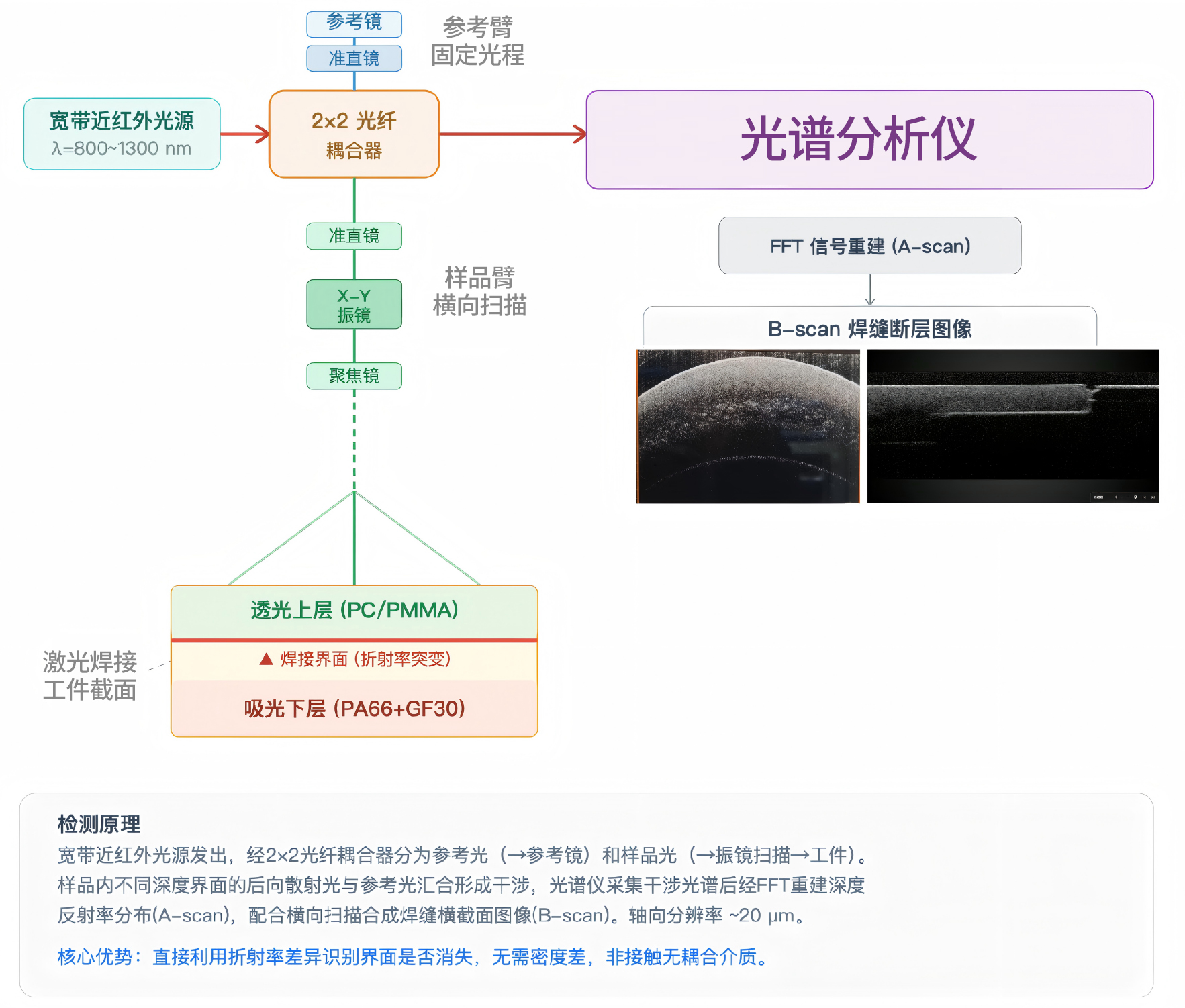

3.成像原理：高分子材料焊接后，熔合界面与未熔合界面存在折射率差异，OCT通过低相干光干涉获取深度方向的光学散射信号，实现焊缝断层成像

与工业CT相比，OCT在线检测的技术路线具有本质性的工程优势：

• 100%在线检测——每一件产品、每一条焊缝均被扫描记录

• 全焊缝覆盖——非抽检、非分段，覆盖完整焊接路径

• 自动OK/NG判定——基于预设的熔融宽度、气孔数量/尺寸、未融合面积等阈值自动判定

• 数字化追溯——每件产品的焊缝断层图像数据按序列号存储，支持全生命周期追溯

• 工艺闭环优化——检测数据反馈至焊接参数控制系统，实现自适应工艺调节

这些能力使OCT方案真正满足了新能源汽车行业对数字化质量控制的核心诉求——从"出货检出"升级为"过程控制"。

6. 三种技术的工程定位与协同关系

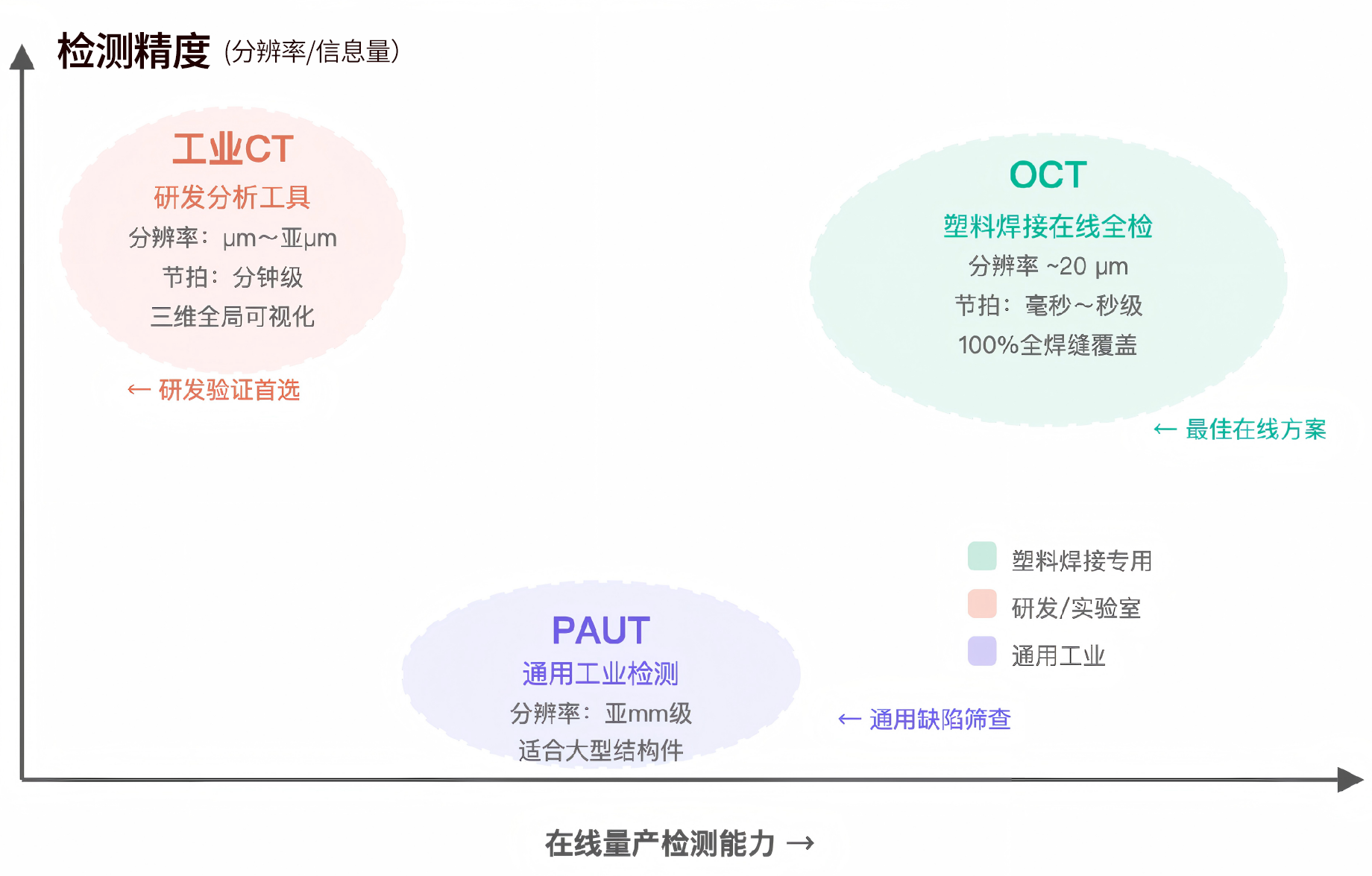

图5  三种无损检测技术的工程定位对比

7. 工程应用能力综合对比

表1  三种无损检测技术的工程应用能力综合对比

8. 结  论

对于新能源汽车热管理行业而言，产品研发验证、工艺开发和量产质量控制对无损检测技术提出了层次分明的差异化需求，不存在一种技术能够覆盖所有应用场景。

OCT 技术基于低相干近红外光反射干涉成像，非常依赖光穿透塑料 + 界面反射回波；因此也具有非常大的局限性。目前只适用于激光透射焊接工艺。并且对特定材料有效，目前已知可以测量的材料包括，PA，PP，PBT, PPS，PPA。对于高玻纤材料GF＞40%，高结晶树脂等内部米氏散射剧烈的材料如 POM，受制于光学成像的原理。无法检测。

展望未来，行业将逐步形成以下协同检测格局：

• 工业CT负责研发验证和定期抽检——提供产品级的全局三维信息

• 超声波相控阵负责特定结构件补充检测——如厚壁壳体、大型装配体，热板焊接等工艺

• OCT负责激光塑料焊接在线全检——覆盖每一条焊缝、每一件产品

三者各司其职、协同互补，共同构建覆盖"研发→工艺→量产→服役"全生命周期的无损检测体系。

本文基于威克锐光电科技（苏州）有限公司工程实践编写，仅供技术交流参考。未经授权，禁止转载或用于商业用途。
