PA12高玻纤材料激光焊接:玻纤富集隐患、温冲泄漏风险与OCT检测价值

PA12 GF30（30%短切玻纤增强聚酰胺12）凭借耐化学性、低吸水率和尺寸稳定性，在新能源阀体、管路和流体输送部件中应用广泛。然而在圆周过盈配合的激光透射焊接中，一个隐蔽的缺陷正在威胁产品长期可靠性——焊缝内部的玻纤富集层。

我们近期测试了5款PA12 GF30产品，发现一个共同规律：PA12的焊接工艺窗口在OCT检测下非常窄，稍有不慎就会出现玻纤富集或虚焊；而富集层一旦形成，短期气密合格不代表长期可靠。尤其在温度极端变化环境中。

一、玻纤富集：焊缝里的"隐形杀手"

焊接的本质是分子链互穿缠结

激光焊接并非简单的"熔化-凝固"。当界面温度超过PA12熔点（176~180℃），两侧树脂分子链段获得热运动能力，跨越原始接合面相互穿插、缠绕，形成分子尺度的缠结网络。缠结点密度越高，焊缝越牢固；缠结不足即为虚焊。

玻纤不参与焊接，却会"抢占"焊接空间

E-glass玻璃纤维软化温度约840℃，在PA12焊接温度区间（约180~240℃）完全保持固态，不参与任何分子链缠结。30%的玻纤含量意味着焊缝区域有大量"不参与焊接"的刚性颗粒。正常分散时影响可控，但一旦在接合面形成连续富集，后果截然不同。

富集层如何形成？

在圆周过盈结构中，压紧力全程恒定不可调。一旦界面进入熔融区间，PA12低黏度熔体在持续挤压下从玻纤网络间隙向外溢流，刚性玻纤被截留、堆积在原始接合面，形成玻纤体积分数远高于母材的富集薄层。温度越高，熔体黏度越低，树脂溢流越快，富集层越厚。

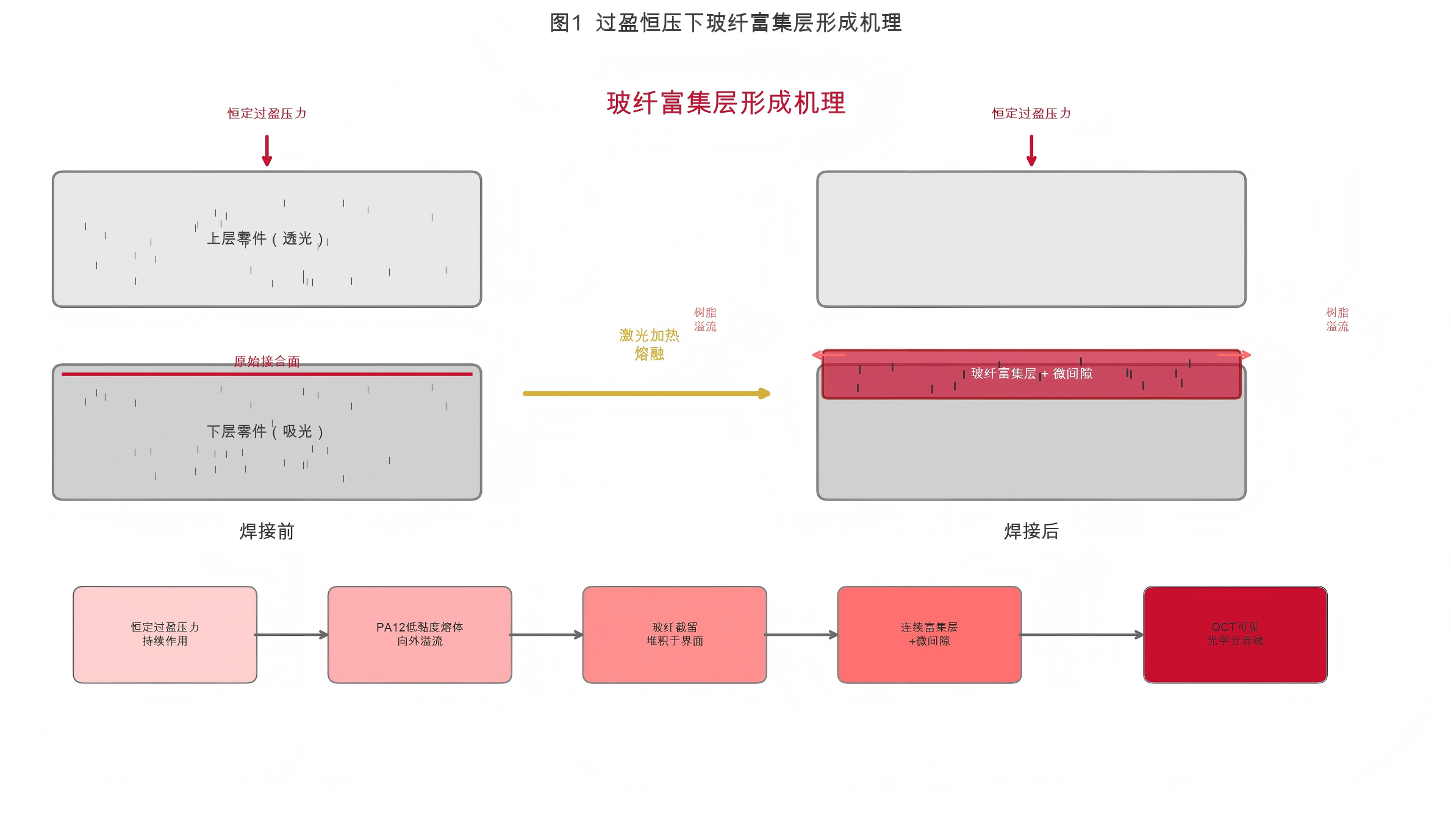

图1  过盈约束下玻纤富集层形成机理

三重破坏机制

▎ ① 物理阻断——连续富集层占据界面空间，树脂分子链无法跨越接触，有效结合面积大幅缩减。

▎ ② 弱界面效应——玻纤表面仅靠纳米级偶联剂与树脂结合，远不如树脂-树脂缠结牢固，主动引入大量薄弱界面。

▎ ③ 微间隙泄漏通道——树脂被挤出后留下空隙，空气折射率≈1.0，与PA12基体形成折射率突变，这正是OCT高亮信号的直接来源。

玻纤富集不是轻微的工艺瑕疵，而是焊缝内部形成的先天结构性缺陷。它从分子层面削弱结合强度，从微观层面预埋疲劳与热冲击失效隐患。

二、温冲即漏：富集区的温度敏感性

气密合格 ≠ 焊接合格

我们遇到一个真实案例：某款PA12产品焊接完成后气密测试合格，但高低温冲击试验后出现贯穿式泄漏通道。OCT扫描显示焊缝存在连续残余界面——富集层内微间隙在热应力下被撑开、贯通，最终形成泄漏。

为什么富集层对温度变化如此敏感？

热膨胀失配是核心原因。PA12纯树脂线膨胀系数约80~120×10⁻⁶/K，E-glass玻纤轴向约5.0~5.4×10⁻⁶/K，差异达15~24倍。温度剧变时，富集层内玻纤与树脂的膨胀/收缩严重不匹配，产生巨大热应力，直接撕裂已脆弱的界面结合。（注：GF30复合材料整体CLTE因玻纤约束降至约30~50×10⁻⁶/K，但富集层局部树脂比例高，膨胀系数接近纯树脂。）

PA12黏温特性：温度每升20℃，熔体流动性剧变

PA12熔体黏度对温度极为敏感——从熔点（约176~180℃）到230~240℃，表观黏度可下降一个数量级以上；其中在熔点至200℃区间黏度下降尤为剧烈。这意味着焊接温度窗口内的微小偏差，就会导致树脂流动行为发生质变：温度偏低时黏度过高，树脂难以从玻纤网络溢出，但分子链段扩散也严重受限，容易虚焊；温度偏高时黏度骤降，树脂迅速迁出，玻纤堆积加剧，富集层快速增厚。这种黏度-温度响应的"一刀切"特性，使PA12的可用工艺温度区间远窄于常规工程塑料。

结晶收缩放大界面应力

PA12属于半结晶型聚合物，结晶度通常40~50%。焊接热循环中，界面树脂经历"熔融-冷却重结晶"过程。重结晶时树脂体积收缩，而富集层内被玻纤网络约束的树脂收缩受阻，在玻纤-树脂界面产生径向收缩应力。这种应力与热膨胀失配应力叠加，使微间隙在冷却阶段被进一步拉大。当后续温冲试验再次施加热循环，每一轮"膨胀-收缩-重结晶"都在扩大已有的微间隙，最终导致贯通泄漏。

对比PA66：为什么PA12更脆弱？

同为聚酰胺，PA66在高玻纤焊接中富集倾向明显更弱。关键差异有三：①PA66分子链间酰胺基密度更高（每碳原子酰胺基数量约为PA12的2倍），氢键密度大，熔体强度高，树脂不易被挤出；②PA66熔体黏度对温度的敏感性低于PA12，在焊接温度窗口内黏度变化相对平缓，树脂溢流驱动力较弱；③PA66结晶速度更快，熔融态停留时间短，树脂来不及发生大规模迁移就已凝固。因此过盈恒压结构下，PA12"两相分离"的驱动力远大于PA66，富集层更易发展成连续贯通层。

图2  玻纤富集→耐久失效路径

DOE实测：环境应力下的焊缝演变

我们对同一款产品的两个工件（1号件180℃、2号件240℃）进行了四阶段DOE对比，依次经历原始检测→100℃水煮2h→冷却至室温→后续环境应力，每阶段用OCT统计焊接面积占比（有效焊合率）：

关键发现：原始差距仅10.6%，经过环境应力后扩大至14.4%。1号件180℃接近熔点，分子扩散严重不足，煮后冷却阶段焊合率暴跌31.2%——虚焊在温度循环下被彻底暴露。这说明静态气密远远不够，必须用环境应力后的OCT数据评价焊缝真实质量。

三、OCT检测：让隐形缺陷无所遁形

OCT看到了什么？

工业OCT断层扫描利用不同介质折射率差异产生散射信号。当焊缝形成连续玻纤富集层时，密集的玻纤-树脂、树脂-空气界面集中产生散射增强，在断层图像上呈现为连续或断续的光学分界线。OCT不仅能定性判断焊缝分级，还能在统一ROI和标定算法下量化有效焊合率，捕捉环境应力下的焊缝细微演变。

三相复合微观结构：OCT信号的三个来源

焊缝界面的OCT散射并非单一因素产生，而是三种微观结构共同贡献的复合信号：

① 主相——玻纤相对富集区。富集层内玻纤体积分数从母材的30%局部飙升至50%以上，E-glass玻纤折射率约1.55~1.56，PA12非晶区折射率约1.51~1.52，二者差异虽小，但密集排布的玻纤-树脂界面数量急剧增加，散射截面累加效应显著，构成OCT信号的主要来源。

② 次生相——微米/亚微米级微空隙。树脂被挤出后留下的空隙中填充空气（折射率≈1.0），与PA12基体（n≈1.51~1.52）形成约0.5的折射率突变——这是所有界面中散射最强的组合。即使微空隙体积占比仅1~3%，其对OCT信号的贡献也远超富集区本身。微空隙是否连通，直接决定了焊缝的气密和耐久表现。

③ 微弱贡献——结晶度/取向/扩散梯度。焊接热循环使界面两侧的结晶度、分子链取向和跨界面扩散程度产生梯度变化。结晶区折射率略高于非晶区（Δn≈0.003~0.008），形成弱折射率渐变层。此信号较弱，仅在灵敏度极高的OCT系统下可辨，但能反映分子链缠结是否充分——即焊接是否"焊牢"的本质。

▎ 三相结构的意义：OCT不仅"看到"玻纤富集（主相）和微空隙（次生相），更能通过弱散射信号判断分子扩散质量（第三相）。三项信号的综合分析，才是焊缝分级与耐久预测的完整依据。

真实OCT检测界面对比

图a  未焊接基准：原始接合面呈现贯通高亮散射带

图b  焊接后合格件（87.3%）：高亮带被打散，绿色焊合区域占主体

注意：未焊接高亮带是"未结合"的标志（窄而明亮的连续线），焊接后的焊缝亮度则由玻纤富集程度与微间隙密度决定。二者机理完全不同，OCT系统正是通过这种亮度差异自动计算焊接面积占比。

S/A/B/C四级焊缝分级标准

基于OCT焊缝散射特征，结合气密与环境应力表现，建议采用以下分级标准：

▎ OCT检测的核心价值：在产品出厂前无损识别富集层这一隐性缺陷，防止"气密合格但存在富集"的产品流入市场后发生晚期耐久失效。

四、一产品一工艺：PA12的窄窗口特性

不能套用单一参数

5款产品实测中最深刻的认知：不同产品的过盈量、焊接面结构、材料批次、颜色/吸收体系和壁厚各不相同，最优焊接参数不能直接套用。每款新产品都需单独建立OCT-DOE数据库，形成"界面热历史-有效焊合率-散射特征-耐久衰减"的对应关系。

温度悖论：设定温度高 ≠ 焊接效果好

产品A出现了极具分析价值的反差：160℃设定时（受红外测温偏差影响，估算界面实际约190~200℃），OCT显示焊缝光学界面基本消失；而同一款产品200℃设定时，OCT反而显示玻纤富集更严重。

原因：200℃设定时界面峰值温度可能已超过220℃，熔体黏度大幅下降，树脂迁移加剧。工艺评价必须以界面实际热历史和OCT验证为准，不能只看设备设定温度。

图3  PA12 GF30焊接工艺平衡点

最优策略：最低可行温度 + 最短必要保温

核心原则是在满足焊合率的前提下，选用最低可行热输入和最短必要停留时间。温度过低→黏度高、富集受抑，但分子扩散不足→虚焊；温度过高→扩散充分，但树脂迁移加剧→富集。两条曲线的交叉区间就是最优工艺窗口，需用OCT+气密+耐久验证共同锁定。

▎ 量产建议以A级焊缝作为验收标准，不强制追求S级理想态。B级需老化验证后评估放行，C级即使气密合格也禁止流转。

结语

PA12高玻纤材料的激光焊接，核心矛盾在于"玻纤富集"与"焊缝结合强度"的博弈。过盈恒压结构使两相分离的驱动力无法卸载，我们只能通过精准的温度控制和OCT检测来抑制富集层发展为连续贯通层。

三句话总结：①玻纤富集是焊缝先天薄弱层，阻断分子链缠结、预埋耐久隐患；②富集层对温度变化高度敏感，温冲后微间隙连通导致泄漏；③OCT检测是识别这一隐性缺陷的不可替代手段，每款产品必须独立锁定工艺参数。
