OCT数字化焊缝质量评价体系—基于有效焊合率（EWR）的塑料激光焊接质量控制与性能追溯方法

在新能源汽车热管理系统中，多通阀、分流阀、电子泵壳体等关键零部件大量采用塑料激光焊接技术。其中，尼龙水阀类产品因其平面密封焊接结构、焊筋尺寸窄（通常仅1～1.5mm）、长期承受压力与温度循环等特点，对焊缝的密封性和机械强度提出了极高要求。

然而，在实际量产中，企业长期面临一个质量管理难题：传统检测只能判断产品“是否泄漏”，却无法回答“焊缝到底焊好了多少”。这导致部分产品短期内合格，长期使用后却因焊缝内部薄弱区域逐渐扩展而失效。如何建立一套能够量化焊缝质量、预测产品性能、并实现全程追溯的体系，成为行业关注的重点。

一、传统检测的盲区：为什么“不漏”不等于“焊好了”？

目前行业常见的质量评价方式主要包括气密检测、水检、爆破测试、拉力测试和破坏性截面分析。这些方法各有价值，但本质上存在一个共同局限：它们检测的是产品的最终表现，而不是焊缝内部的形成质量。

以气密检测为例。气密测试可以判断产品当前是否泄漏，但一个焊缝内部即使存在局部未焊合区域，只要暂时没有形成贯穿性泄漏通道，仍然可能通过测试。然而，在实际使用过程中，温度循环、压力波动、振动冲击和长期疲劳会持续作用于这些薄弱区域，最终导致微裂纹产生、裂纹扩展乃至产品失效。不泄漏，并不完全代表焊缝可靠。

二、焊缝质量的本质：有效结合区域决定性能

从高分子材料焊接机理来看，激光塑料焊接并非简单的材料熔化连接。其本质是激光能量作用于焊接界面后，材料局部熔融，高分子链获得运动能力，上下材料的分子链相互扩散并重新缠结，冷却后形成新的结合结构。

最终为产品提供机械强度和密封性能的，是真正完成分子链扩散和重新缠结的区域。因此，一条焊缝的质量并不取决于“焊缝有没有形成”，而取决于“焊缝中有多少区域真正完成了有效结合”。这正是目前行业缺少的关键数据——焊缝有效结合比例。

三、有效焊合率（EWR）：可量化的焊缝质量指标

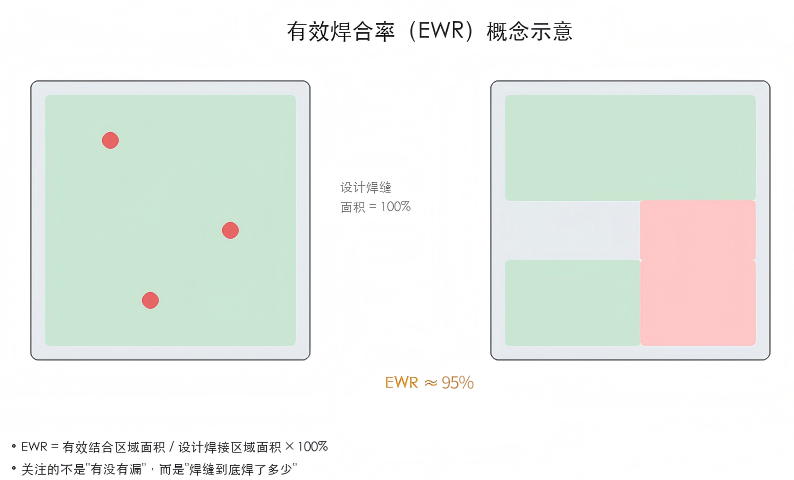

基于上述机理，我们提出以“有效焊合率”（Effective Weld Ratio，简称EWR）作为焊缝质量的量化指标。其定义为：在整个设计焊接区域内，实际形成有效结合的区域比例。

例如，假设某尼龙水阀的设计焊筋面积为100%，通过检测发现其中95%的区域完成了有效结合，5%的区域存在未充分结合，则该产品的EWR为95%。这个指标关注的不是“产品现在是否泄漏”，而是“焊缝到底焊了多少”。

要获得EWR数据，需要一种能够无损观察焊缝内部结构、并对焊接区域进行量化分析的技术。OCT（光学相干断层扫描）凭借其微米级轴向分辨能力，可以获取焊缝内部结构信息、有效结合区域、局部未焊区域、焊接宽度变化及缺陷分布情况，为EWR的量化评价提供了可行路径。

四、EWR与爆破、耐久性能具有强相关性

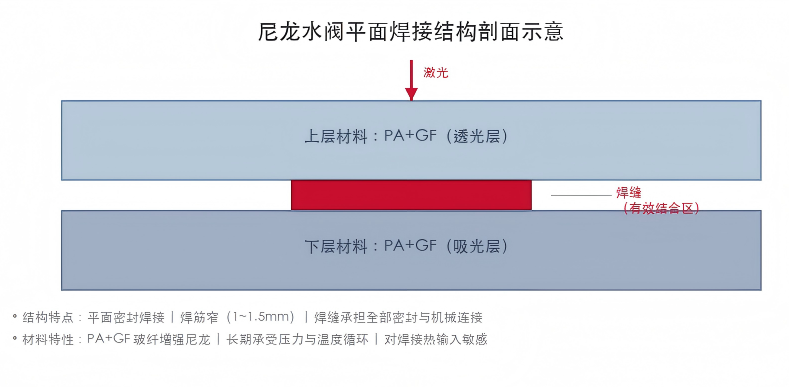

为了验证EWR作为质量指标的工程价值，我们针对热管理系统中的尼龙类多通阀产品进行了系统实验研究。该类产品具有典型特点：平面密封焊接结构、焊筋尺寸1～1.5mm、焊缝承担全部密封和机械连接功能、长期承受压力和温度循环。

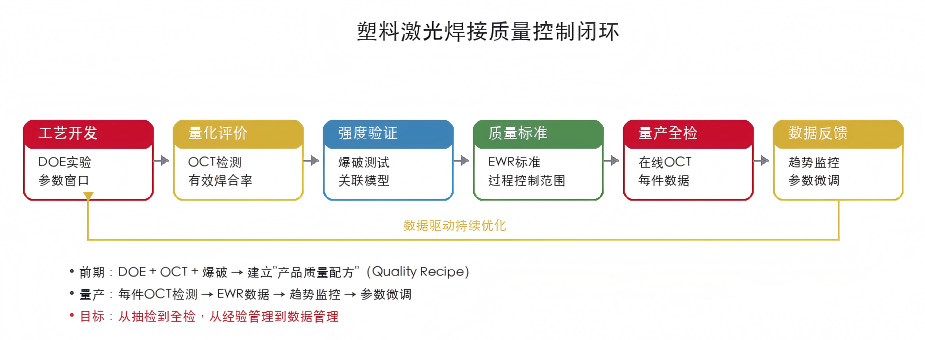

实验过程中，首先通过不同焊接参数组合进行工艺验证，随后利用OCT检测每个样件的焊缝EWR，最后通过爆破测试验证极限强度，并通过温度循环、压力脉冲等耐久性测试评估长期可靠性。

实验结果表明，EWR与爆破强度呈现明显的正相关趋势：EWR越高，产品的爆破压力越高，机械强度越稳定。同时，EWR与长期耐久性也密切相关：EWR较低的产品，在温度循环和压力波动作用下更容易产生微裂纹扩展，提前失效。

这一结果证明，通过无损方式获得的焊缝内部质量数据，可以有效预测产品的最终机械性能和长期可靠性。EWR因此不再是一个抽象的内部指标，而是与产品性能直接挂钩的可量化质量参数。

五、从抽检到100%全检：每个产品都有质量数据

传统质量控制依赖抽样检测，无法覆盖每一件产品。对于尼龙水阀这类高可靠性零件，抽样合格并不能保证批量产品的长期稳定性。因此，质量控制的目标应从“抽检合格”转向“每一件产品都可检、可追溯”。

在量产环节，通过在线无损检测，可以为每一个零件建立独立的EWR质量档案。这意味着：

每一件产品都拥有一条可查询的焊缝质量记录；任何EWR异常的产品都可以被实时识别并隔离；批次质量趋势可以通过数据监控及时发现，避免问题扩大化；当产品在客户端出现失效时，可以追溯到具体的质量数据和生产批次。

从抽检到100%全检，不仅提升了质量管控的覆盖范围，更让产品质量从“概率合格”转变为“数据可控”。

六、产品质量配方：建立专属的质量标准

EWR并非一个放之四海而皆准的固定阈值。不同产品在材料体系、玻纤含量、焊筋尺寸、产品结构、应力状态和工作压力等方面存在差异，同样90%的EWR对于不同产品可能对应不同的爆破压力和可靠性水平。

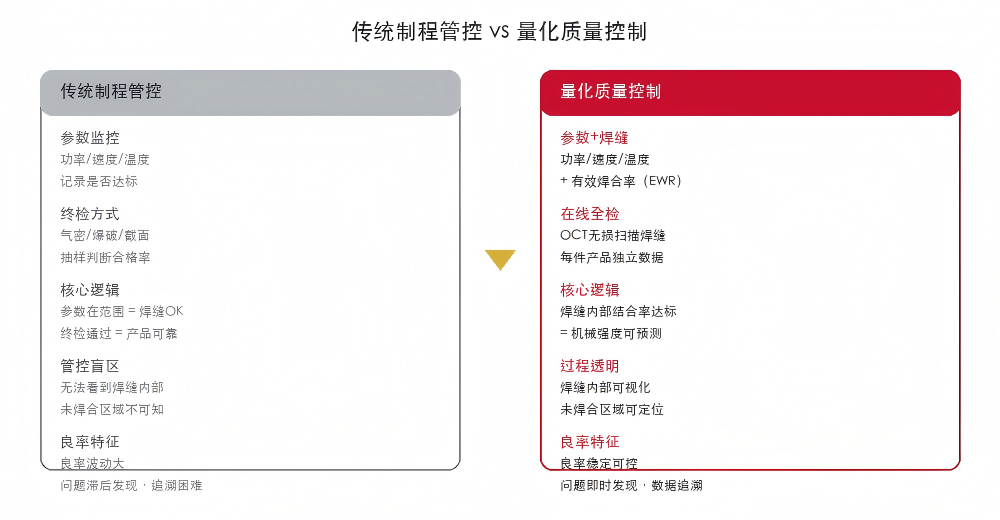

因此，每一款产品都需要建立自己的“产品质量配方”（Quality Recipe）。这套配方应包括：EWR目标值及过程接受标准、EWR与爆破强度的对应关系、EWR与耐久性能的关联数据、过程控制范围及异常响应机制。

通过前期DOE实验、OCT检测、爆破验证和耐久性测试，企业可以为每款产品建立专属的EWR—性能关系模型。这种“一产品一模型”的思路，是实现针对性质量管控的基础。

七、性能数据化追溯：让质量真正可控

当每个产品都拥有独立的EWR数据，并与爆破、耐久等性能指标建立关联后，质量管理就进入了数据化追溯阶段。

在数据化追溯体系下，企业可以：

1. 预测产品性能：通过EWR数据预判产品的爆破强度和耐久寿命；

2. 优化质量门限：根据实际性能数据动态调整EWR接受标准；

3. 快速定位问题：当异常发生时，通过历史数据追溯可能的工艺或材料原因；

4. 支撑客户审核：为终端客户提供可追溯、可量化的质量证据。

这种以数据为核心的质量管理模式，使企业不再依赖经验判断，而是基于事实进行决策，从而真正实现产品质量的可控性。

八、未来：构建面向高可靠性应用的质量数据体系

随着新能源汽车、储能系统、工业流体控制等领域对塑料激光焊接可靠性要求的不断提升，单纯依靠传统检测已难以满足需求。未来，行业需要建立更加系统化的质量数据体系。

目前，汽车热管理、电子及高可靠性塑料零部件领域的优秀企业，已经建立了这方面的共识，正在与威克锐进行合作，通过不同材料体系、产品结构、使用环境的大量样本积累，持续建立EWR与爆破强度、疲劳寿命、密封可靠性和长期耐久性之间的数据模型。

最终目标是推动塑料激光焊接从“结果判断”模式，向“性能预测+数据追溯”模式发展，为每一个产品提供可量化的质量保障。

结语

对于尼龙水阀等热管理系统关键零件而言，焊缝质量的真正可控性，来自于对“焊缝内部结合状态”的量化评价。OCT数字化焊缝质量评价体系通过有效焊合率（EWR）这一核心指标，将焊缝内部质量与爆破、耐久等最终性能关联起来，实现了从抽检到100%全检、从经验判断到数据追溯的跨越。

当每一个产品都拥有自己的质量数据，当质量趋势可以被实时监控和预测，塑料激光焊接才能真正满足高可靠性应用场景的要求。这不仅是质量管控方法的升级，更是整个行业向数字化制造迈进的重要一步。

END
