在上一篇文章中,我们讨论了 OCT技术在制程中的价值。这篇文章我们接着上一篇文章继续讨论,如何结合焊接设备真正体现 OCT技术对于焊接制程的价值。先说结论:如果没有焊接设备的高精度的闭环支持,OCT也只能做末检工具。
结合前期大量 OCT 实验,一个越来越清晰的结论是:OCT 对焊接过程的敏感性相当突出。它能清晰捕捉焊缝内部结构的细微差异,但 OCT 检测设备能否真正“锁定”一个稳定的质量范围,本质上取决于前期焊接制程设备参数的稳定性。当温控缺失、压力不均、塌陷量管控异常时,同一套焊接参数产出的产品一致性会显著漂移——此时 OCT 虽然对前期的工程参数有非常强的指向性,却由于焊接设备自身的管控精度问题,依然无法改变设备良率。
这正是 OCT 给前期焊接制程设备提出的更高要求。本文结合前期实验数据,围绕三个重点展开:OCT 锁定质量范围的前提;设备具备温控与严格闭环后,焊接结果与 OCT 检测在原理上的契合与指向性;以及参数稳定时 OCT 结果的规律性。并进一步说明——OCT 对焊接设备的控制精度提出了更高要求,而要真正发挥 OCT 对制程控制的能力,与焊接设备的全闭环控制工艺是分不开的。
一、OCT 锁定质量范围的前提,是焊接设备的参数稳定
1. OCT 是“结构放大镜”,不是“稳定器”
OCT(光学相干断层扫描)把焊缝内部从“看不见”变成“可量化”,它能分辨熔融区是否连续、界面是否真实熔合、是否残留微空隙。但它本质上是一面放大的镜子:设备参数稳定时,它照出的是稳定、可复现的结构;设备参数漂移时,它照出的就是漂移本身。也就是说,OCT 能告诉你“这一件焊得好不好”,但能不能“锁定一个稳定的质量范围”,前提是设备每一件都稳定地把它焊在同一状态。
2. 量产实验:设备显示同一组参数,结果变量却极其巨大
我们曾对一批以“塌陷率”为唯一管控口径的 PA66水阀量产件做 OCT 全检(约 30 件,每件沿焊缝周向记录 256 个检测点)。这批样件设备端按塌陷量截止、无温度闭环反馈——这是一套典型的开环焊接工艺。结果非常典型:
▸ 塌陷量读数:焊接设备显示的值全部落在 0.450 mm 的合格窗口内;
▸ 过程一致性:焊缝塌陷量分布波动性极大——取平均虽能看到趋势和大致规律,但 OCT 实测塌陷量的波动范围很大,平均值只掩盖了离散本身(图 1);
▸ 实际焊合质量:按 60% 有效焊合率(EWR)标准衡量,只有 4 件达标。
更关键的是两者的关系(图 2):沿周向看,塌陷量与 EWR 反向(r≈−0.54);可一旦把“周向位置”这个共同因素剥离,二者的关系几乎消失(r≈+0.05,斜率仅约 19 个百分点/mm)。也就是说,塌陷量再加大 0.10 mm,有效焊合率也只能换来约 2 个百分点。
把这三个事实放在一起看,指向的是同一个根因:这是一套开环工艺。设备下发的是同一组参数——同样的功率设定、同样的塌陷量截止条件,但由于没有温度闭环、没有对能量输入的过程反馈,实际落到每一件产品上的热输入,会随材料吸收率、透光率波动、散热条件与压紧状态而漂移。于是“同一组参数”只存在于设备的设定界面上,落到产品上的结果却高度离散。
结论很清楚:焊接设备显示的是同一组焊接参数,产出的结果变量却极其巨大——取平均看到的“规律”,并不代表每一件、每一段的真实状态。这种离散显然是开环焊接工艺造成的:没有温度闭环、没有过程反馈,能量输入随材料与工况的微小变化而漂移,塌陷量只是这个漂移的终点读数,而不是被控制住的结果。因此,塌陷率管控住的是“设备显示稳不稳”,管不住“焊上没焊上”;要真正锁定质量范围,前提是设备参数本身被闭环控制住,而不是靠一个开环的过程读数来放行。

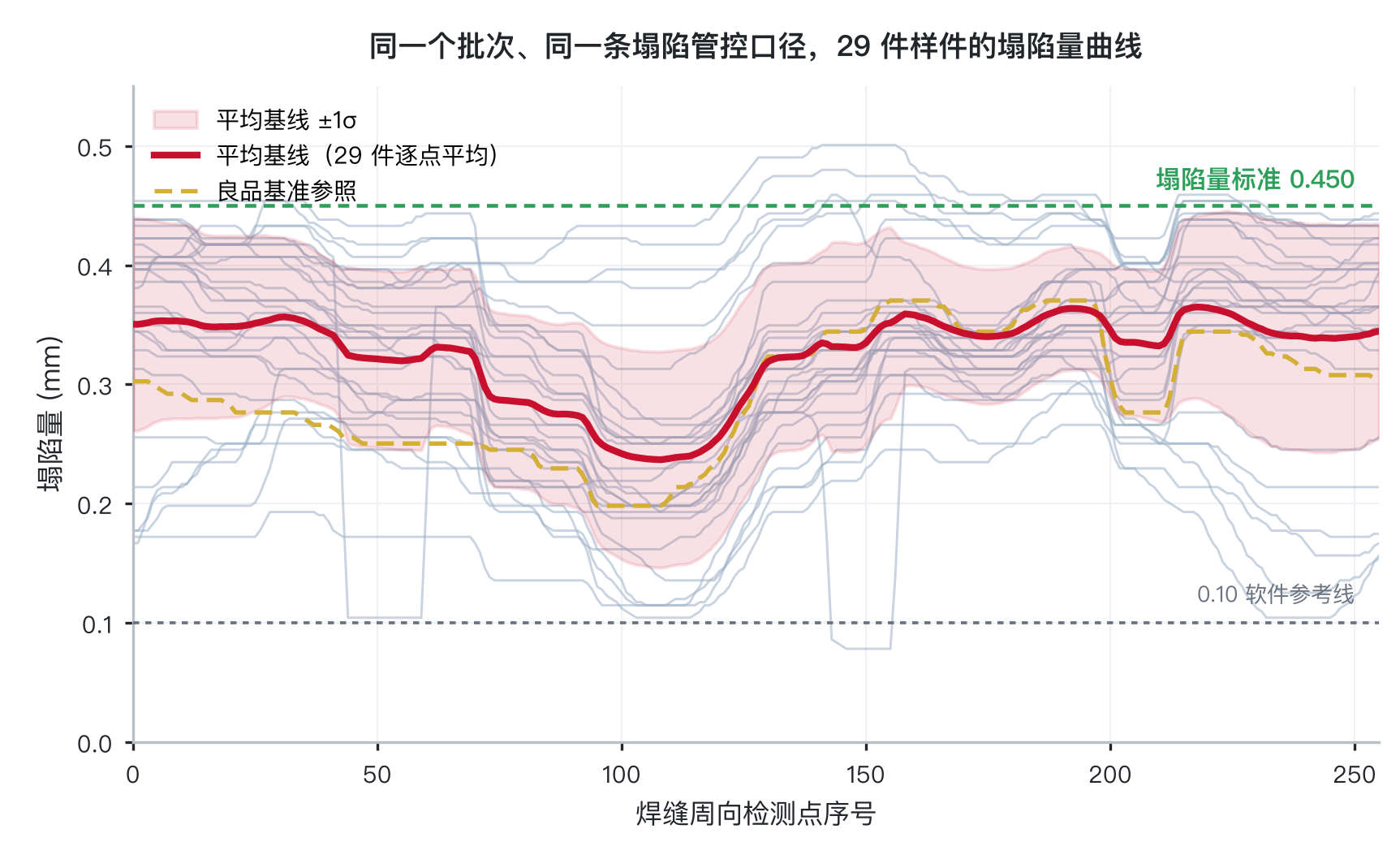

图 1| 同一批次、同一塌陷量管控口径下,29 件样件的塌陷量平均曲线呈现“三谷两台”轮廓——但 OCT 实测值分布波动极大,平均曲线只掩盖了个体的离散。

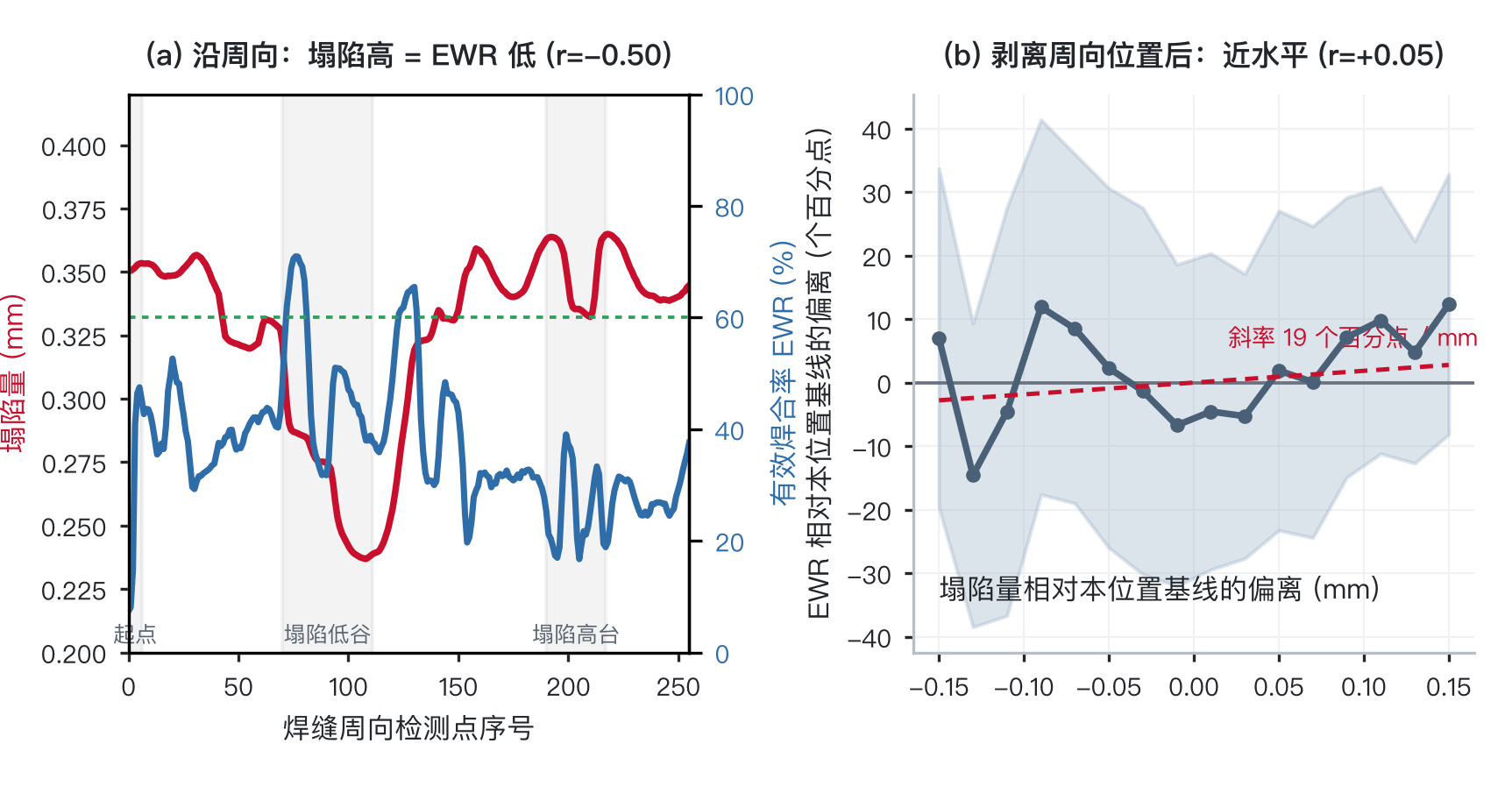

图2| 塌陷量与有效焊合率(EWR)沿周向反向(r≈−0.54);剥离周向位置后关系近乎消失(r≈+0.05)——塌陷量对焊合质量几乎没有独立贡献。
3. 反过来看:OCT 检测会对焊接设备的控制精度提出更高的要求
把这批数据反过来读,会得到一条更重要的结论。过去,塌陷量、气密、拉拔力这类结果性指标本身就存在“看不清”的问题——很多结构性缺陷被这些判据天然地掩盖了。而 OCT 一旦把检测精度推进到微米级、结构级,原本被掩盖的过程波动就会被完整地暴露出来。
于是设备的短板不再是“测不出来”,而是“测出来了却压不住”:温度在漂、压力在漂、塌陷量到达过程在漂,OCT 每一件都能看见,却无法靠检测本身把它们消除。检测精度上去了,设备的过程控制精度必须同步跟上——这正是 OCT 检测给焊接设备提出的核心命题。
OCT 检测会对焊接设备的控制精度提出更高的要求:温控精度、压力稳定性、塌陷量分辨率与功率响应,都必须与微米级的检测精度相匹配。否则 OCT 只能“看见”漂移,却无法消除漂移——检出率越高,暴露的设备短板越多,良率也就越难被真正改善。
▸ 温控精度 → 要求温度不再是“大概到了”,而是可设定、可稳定、可追溯的过程量;
▸ 压力稳定性 → 要求软化阶段压力不突跳、波动可控,而不是到位后持续施压的动态保压;
▸ 塌陷量分辨率 → 要求位移分辨率进入 μm 级,并与时间/能量形成双条件截止;
▸ 功率响应 → 要求功率随热场自适应分配,而非一路恒定输出。
二、温控 + 闭环:让焊接结果与 OCT 检测在原理上高度契合
前面说明了开环工艺会让结果高度离散。那么反过来,把温度真正管住、并形成严格闭环之后会发生什么?答案是:焊接结果与 OCT 检测会从原理上高度契合——因为温控管的是界面热状态这个“因”,OCT 读的是界面熔合结构这个“果”。因被锁定,果就规律;而 OCT 的每一个形貌,也就能明确指向一个该调的工艺动作。这就是本节的核心。
1. 原理契合点:温控决定界面状态,OCT 读取界面状态
塑料焊接的本质,是界面处分子链的再聚合:界面温度升高到 Tm 以上进入黏流态、两侧分子链跨越原始界面互穿扩散、冷却后缠结再结晶。这三步全部由温度驱动——温度不足,材料停在高弹态,分子链无法扩散;温度过高,则面临降解与过烧。而 OCT 的 BScan 断面读取的,恰恰就是同一个界面:界面线消失意味着两层真正熔合,界面处出现连续亮线意味着未熔合,焊接层亮度则反映热输入的强弱与热损伤程度。一个管“输入的热状态”,一个读“输出的结构状态”,作用在同一个物理对象上——这就是温控与 OCT 在原理上的契合点。
以 PBT+GF30 为例(图 3b):Tg≈45°C 以上进入高弹态,Tm≈225°C 以上才进入可流动的黏流态。180°C 落在高弹态区间,位移靠屈服完成、界面无法熔合;230°C 刚过熔点,具备熔融的基本条件;280°C 远超熔点,黏度骤降、塌陷提前到量并伴随热损伤。温度落点不同,界面状态就不同,OCT 断面也随之不同——三者的对应关系由材料物理决定,而不是经验凑出来的。

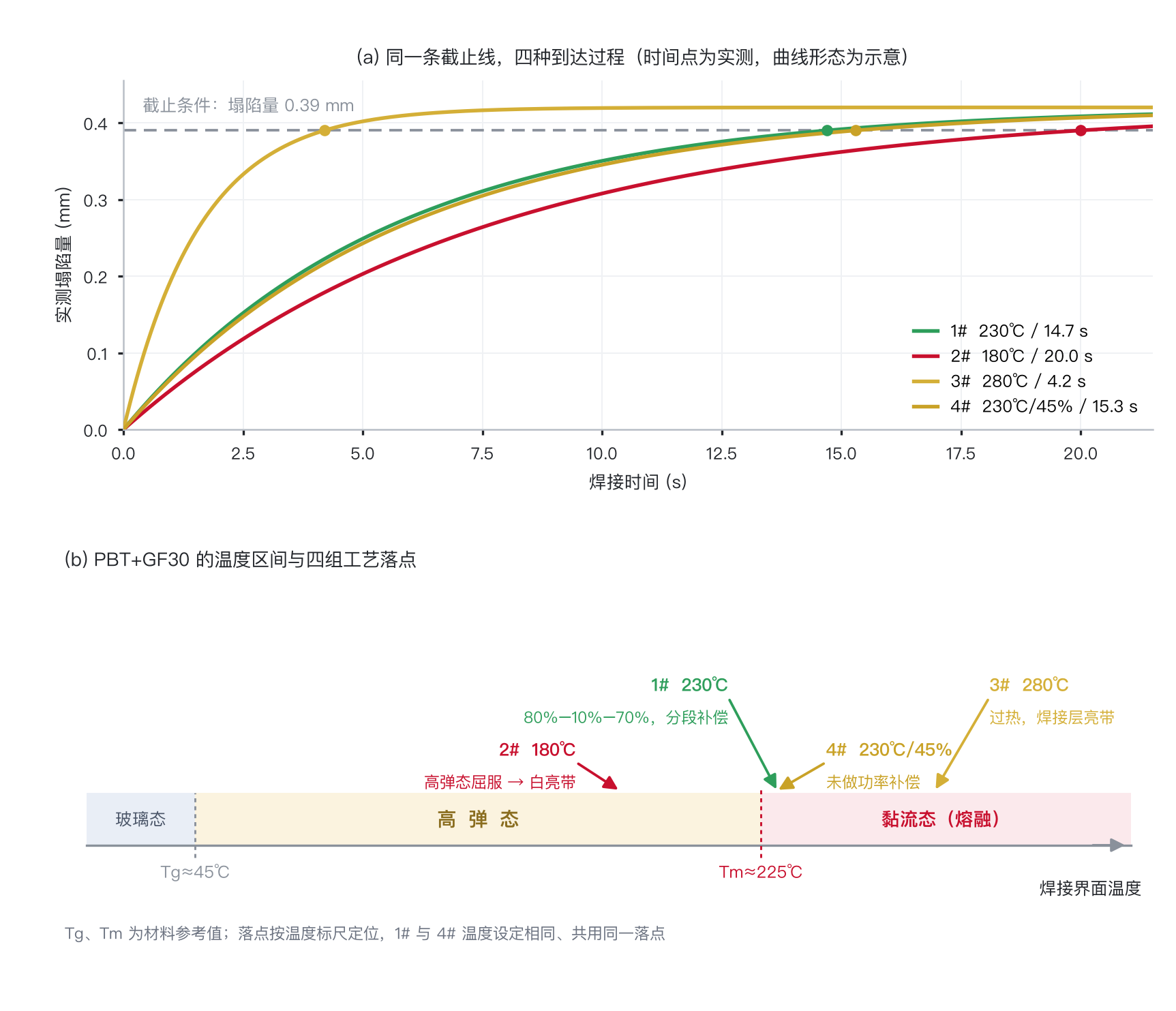

图 3 | (a) 同一截止线下四种到达过程;(b) PBT+GF30 的温度区间与四组工艺落点——温度落点决定界面状态,OCT 断面随之对应。
同样的对应关系在其他材料上同样成立。PPE+GF40 圆周焊接件在不同温度下的对比中,220°C 设定下 OCT 图像始终显示上下层材料的原始界面依然存在(图4);而当温度与熔融条件都到位、实现完美焊接后,焊缝界面完全消失,上下层材料真正融为一体(图 5)。界面“在”与“不在”,就是温度是否把界面带入黏流态的直接读数。

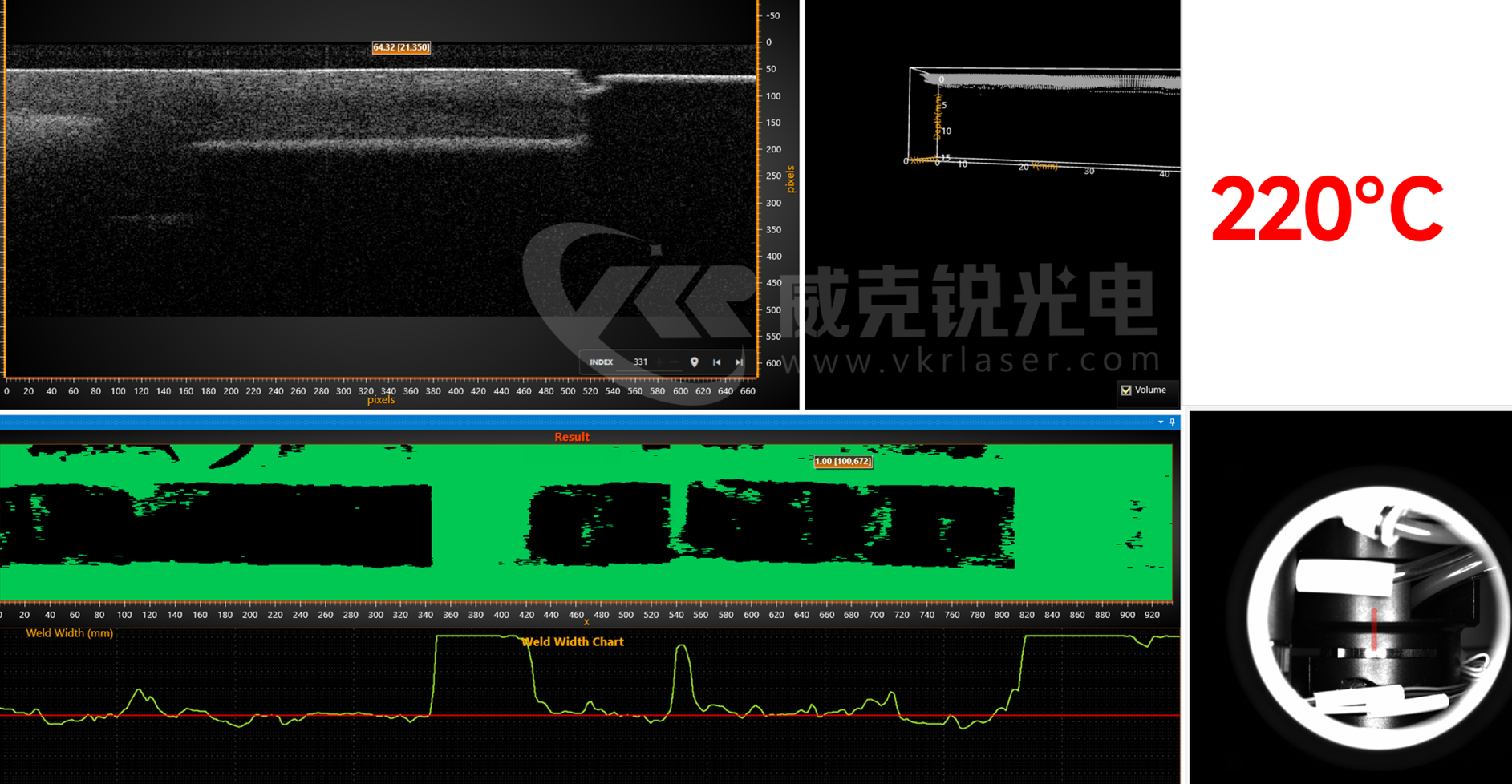

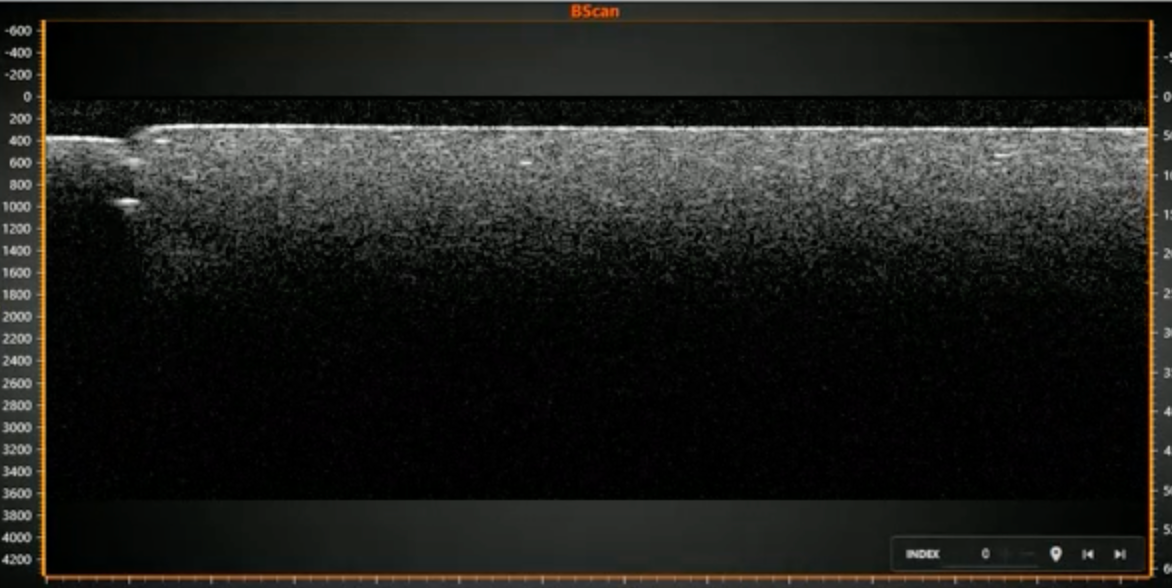

图 4 | PPE+GF40 在 220°C 焊接的 OCT 断面:原始界面依然清晰存在——温度未把界面带入充分熔合状态。
图 5 完美焊接完成后的 OCT 断面:焊缝界面完全消失,上下层材料彻底融合。
2. 实验印证:卡死塌陷量,只变温度
为了把这种契合关系单独剥离出来,我们做了一组对照实验:来自 EPB 项目量产件,材料 PBT+GF30(30% 玻纤增强),准同步激光焊接。四件样品的固定条件完全一致:塌陷值 0.39 mm、触发压力 1700 N、保压熔深 0.01 mm、焊接压力 2000 N、保压时间 4 s;只调整焊接温度与功率配置(图 6)。四件上件透光率 61.6%~63.9%,波动在 2.3 个百分点以内,排除了材料批次干扰。

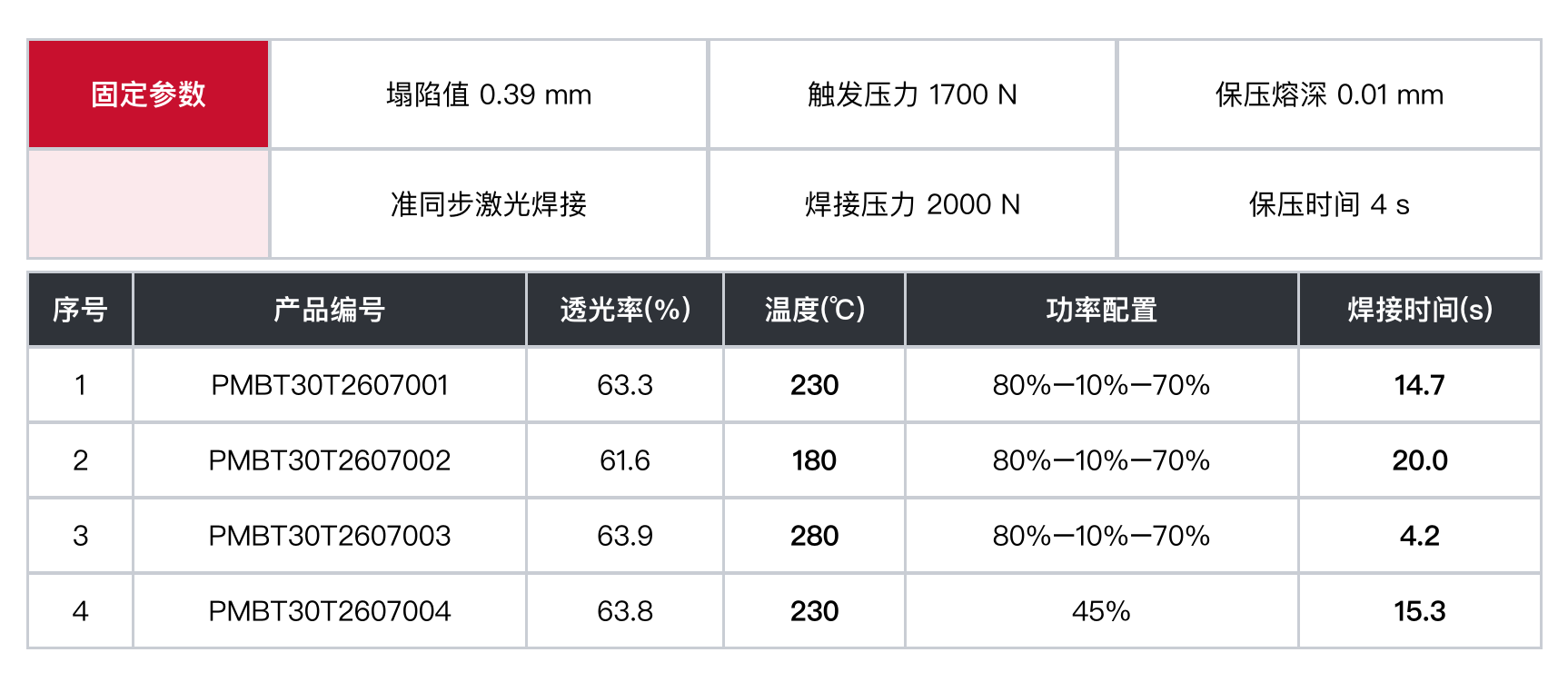

图 6 | 四组样品固定参数完全一致,只改变温度设定与功率配置。
▸ 1# 230°C,功率闭环补偿,到达 14.7 s
▸ 2# 180°C,功率闭环补偿,到达 20.0 s
▸ 3# 280°C,功率闭环补偿,到达 4.2 s
▸ 4# 230°C,参照 1号参数总激光能量,恒定 45% 输出、未做功率补偿,到达 15.3 s
3. 印证一:温度主导过程——到达时间相差 4.8 倍
首先,温度直接主导整个过程的动力学。虽然四组的“终点”都是塌陷量 0.39 mm,但到达终点的用时完全不同:280°C 只用 4.2 s,180°C 却用了 20.0 s,相差 4.8 倍(图 2)。塌陷量只是一个位移终点,而界面吸收了多少能量、熔体流动了多少、分子链扩散了多深,全部由这段过程的温度决定。终点相同,过程可以截然不同。

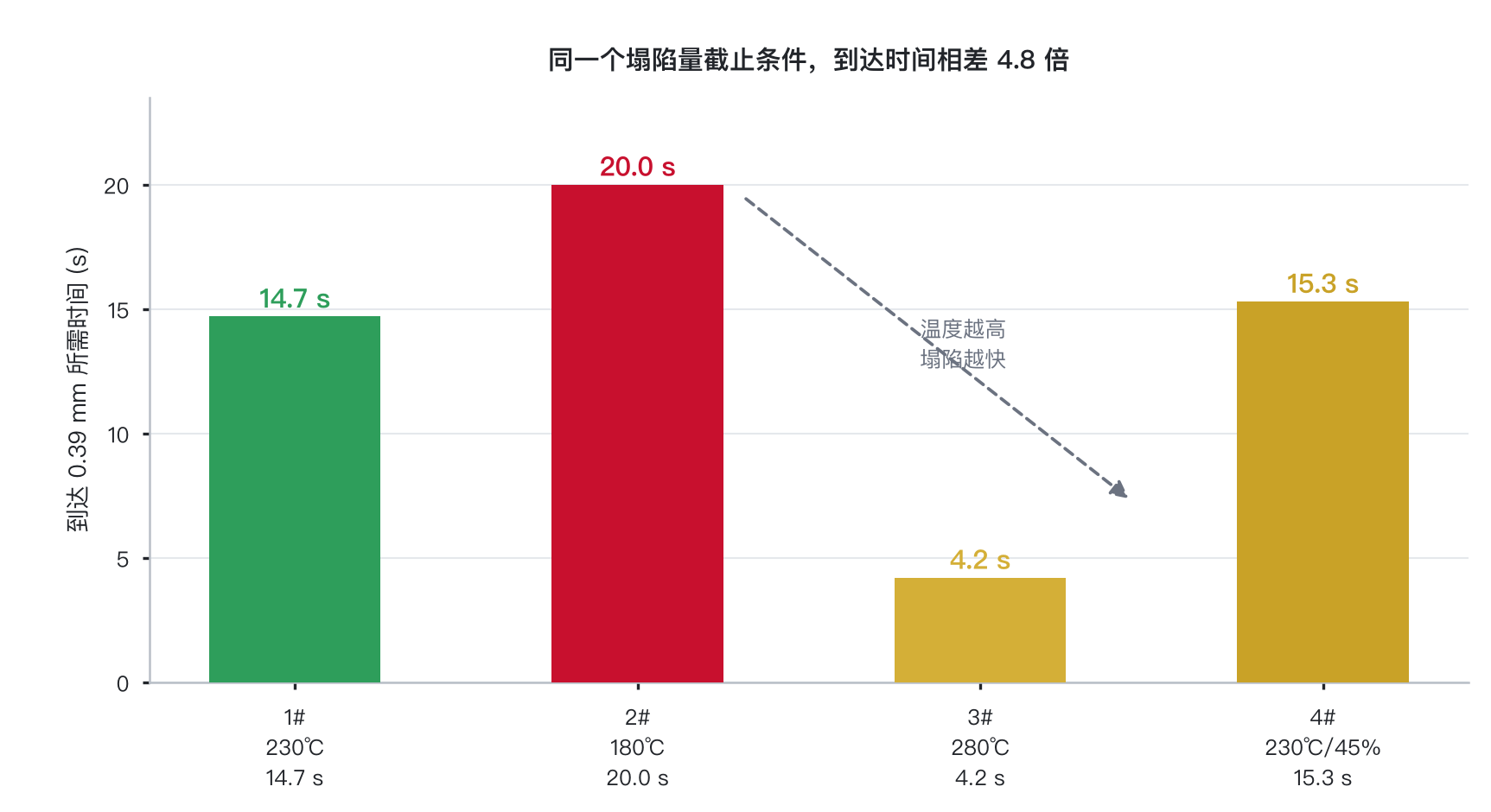

图 7 | 同一个 0.39 mm 塌陷量截止条件,四组样品的到达时间相差 4.8 倍——温度主导过程动力学。
4. 印证二:四组断面,OCT 给出清晰可区分的结果
把断面拆开看,四个温度落点给出了四种清晰可分、且各自对应明确的结构状态(图 3):
▸ 1#(230°C):界面强度比 1.25,界面处连续散斑过渡,趋近已熔合——温度落在正确窗口;
▸ 2#(180°C):界面强度比 2.27,界面出现贯穿、平整的连续白色亮带——未熔合的直接证据,109 张抽样断面 100% 检出,指向温度不足;
▸ 3#(280°C):界面强度比 1.24 已熔合,但焊接层亮度明显偏高、透光层横向不均匀度升高——指向能量偏大造成的轻微过烧;
▸ 4#(230°C/45%):界面强度比 1.22 已熔合,但未做功率补偿,焊接层亮度略高于 1#——指向功率的分配方式。

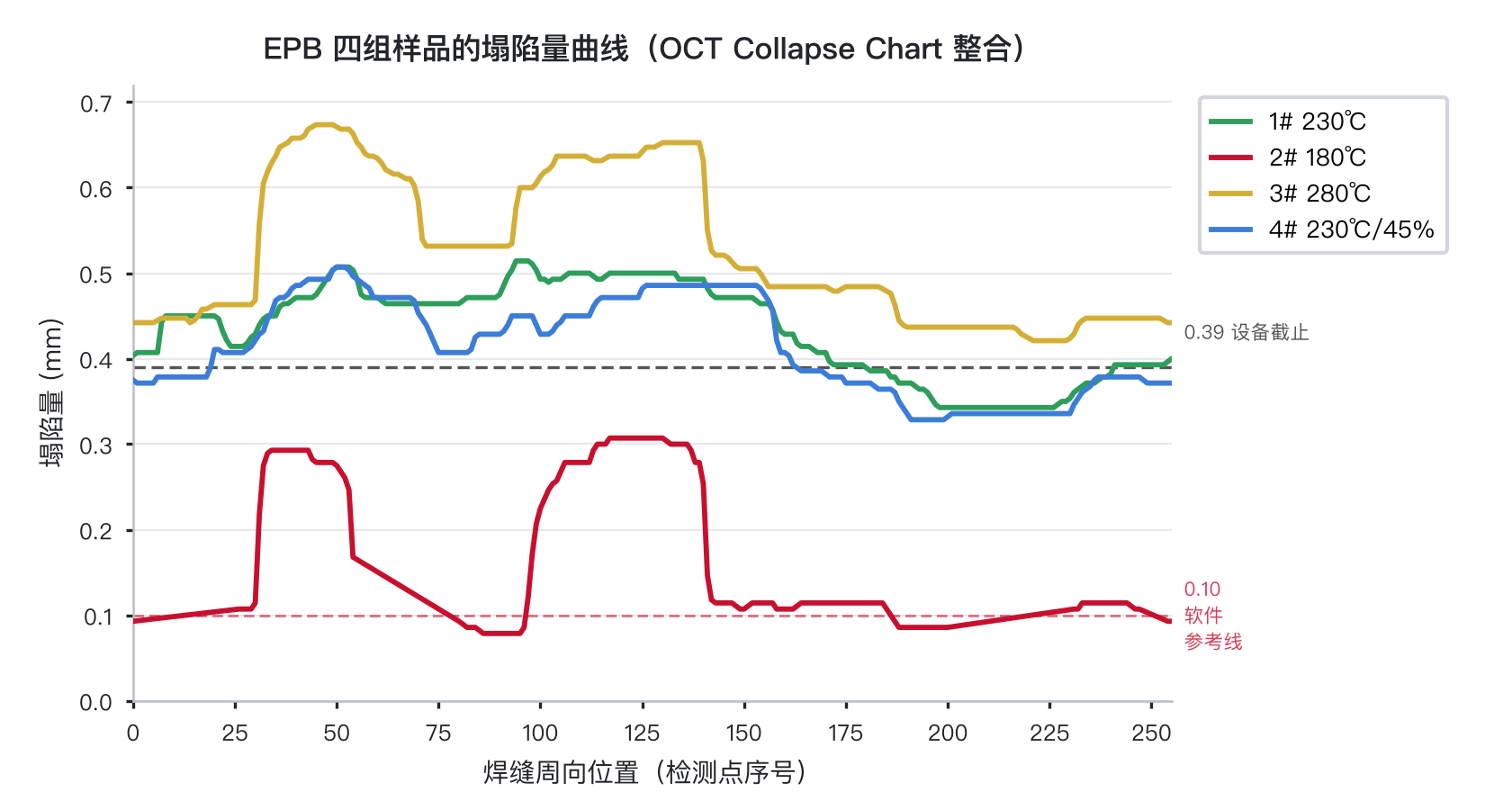

图 8 | 四组样品的 OCT BScan 断面:温度落点不同,OCT 给出的结构判读清晰可分、且各自指向明确;沿焊缝展开,真实塌陷量与温度呈现强相关性,参数接近的组(1# 与 4#)塌陷率也趋于接近。
把四组放在一起横向比较,还能看到一个更能说明问题的现象:沿焊缝展开来看,真实塌陷量与温度呈现强相关性;而参数接近的组,塌陷量指标也非常接近——1# 与 4# 的温度设定相同(230°C)、焊接时间接近(14.7 s vs 15.3 s)、激光总输出功率也接近,两者的塌陷率曲线也随之趋于接近。这说明塌陷量并不是随机噪声,而是被焊接参数精确决定的:参数接近,结果就接近;参数不同,OCT 断面就清晰可分。
5. 指向性:每个形貌都明确指向一个调参方向
把四组结果合起来看,最值得注意的不是“谁合格”,而是 OCT 给出的结论具有极强的方向性:它不只说“不好”,而是告诉你要往哪边调。因为温度被明确设定、能量被明确配置,每一个断面形貌都能对应到一个确定的原因和一个明确的动作。
▸ 界面出现贯穿白亮带 → 界面未进入黏流态 → 提高温度或延长熔融停留;
▸ 焊接层整体偏亮、透光层不均匀 → 能量偏大 → 降低功率或收窄塌陷;
▸ 界面消失、上下层融为一体 → 温度窗口正确 → 该组参数可作为定版基础;
▸ 塌陷到达时间明显偏离窗口(4.2 s vs 20.0 s)→ 温度/能量异常 → 触发预警而非放行。
而这种“参数接近、结果也接近”的一致性,恰恰说明焊接参数对于结果的指向性非常准。能做到这一点,前提是焊接设备的精度足够高——温度、压力、功率、位移每一项都能被精确设定并被精确复现,参数与结果之间的对应关系才不会被设备自身的波动所淹没。这正是焊接设备高精度带来的直接好处:它让 OCT 的判读能够直接指向该调哪一个参数,而不是在一堆噪声里猜测原因。
这正是“指向性”的含义:在具备温控与闭环的设备上,OCT 的每一个形貌都不是一个笼统的“不合格”,而是一个带方向的工艺指令。反过来说,如果温度没有被管住、设备处于开环,同一个缺陷可能来自温度、透光率、压力、装夹等多个原因,OCT 只能告诉你“不好”,却无法指向原因——也就谈不上调参。
6. 为什么必须是“闭环”,而不只是“有温控”
还要强调一点:仅仅“能设定温度”并不等于“温度被管住”。材料吸收率波动、透光率波动、散热条件变化、压紧状态差异,都会让实际界面温度偏离设定值。只有形成闭环——红外测温实时采集热场、功率随热场自适应调节——才能把界面温度真正锁定在 Tm~Td 窗口内。
这一点在本次实验中就有直接证据:1# 与 4# 的温度设定相同(230°C)、焊接时间接近、激光总输出功率也接近,差别只在 1# 做了分段功率补偿(闭环思路)、4# 采用恒定 45% 输出(开环输出)。结果断面就把这一点区分了出来——焊接层相对亮度 0.834 vs 0.898,1# 明显更干净。可见温度设定只是起点,闭环才是让“因”真正稳定的机制。
小结:温控与 OCT 的契合是原理级的——温控管的是界面热状态这个“因”,OCT 读的是界面熔合结构这个“果”。当设备具备温控并形成严格闭环,因被锁定、果就规律,OCT 的每一个形貌都能明确指向一个工艺动作。焊接结果不再是“碰运气”,而是可以被设定、被判读、被调整——这正是温控与闭环的全部价值。
三、焊接参数稳定时,OCT 检测结果非常有规律性——对调参极其友好
反过来看,一旦设备参数稳定(尤其具备恒温闭环 + 电缸静态保压 + 功率补偿),OCT 的检测结果就会呈现出极强的规律性,这对工艺调整极其友好。
1. 规律性来自“参数被真正控制住”,而不是“读数看起来一致”
这里要特别区分两件事。第一节那批开环件,平均曲线虽有“三谷两台”的轮廓,实测却大幅离散——那是“读数落在窗口内”,不是“过程被控制住”。真正的规律性,出现在参数被真正固定之后:第二节的四组对照实验里,每一组只改变一个变量,同组断面的判级结果就高度一致——2# 180°C 组 109 张抽样断面全部检出界面线(100%),1# 230°C 组 106/109 通过,组间差异清晰地对应到温度与功率配置。也就是说,只要过程参数被闭环锁定,OCT 的结果就高度可复现;这种可复现性,才是把 OCT 从“事后检验”变成“调参标尺”的前提。
2. 可归因:每一种形貌都指向一个明确的参数
正因为稳定状态下结果规律,我们才能建立“OCT 形貌 → 工艺变量”的稳定对应关系(这也是第二节四组实验的价值):
▸ 出现贯穿白亮带 → 界面温度不足,需提高温度或延长熔融停留;
▸ 焊接层整体偏亮、透光层不均匀 → 能量偏大,需降低功率或收窄塌陷;
▸ 塌陷到达时间明显偏离窗口(如 4.2 s vs 20.0 s)→ 触发预警而非放行;
▸ 功率分配 → 温度、时间、总功率都接近,仅“分段功率补偿 vs 恒定输出”不同,断面就能区分(焊接层相对亮度 0.834 vs 0.898)——说明功率怎么分配,是塌陷量覆盖不到的工艺自由度。
有了这种对应关系,OCT 就不再只是“判合格/不合格”,而是能反向指导工艺参数调整。
3. 恒温闭环让结果“规律可期”
这种规律性的底层支撑,是设备的过程可控性。在准同步恒温反馈系统里,压力、塌陷、温度、功率四条曲线同时被采集与联动(图 9):设定温度锁定在设计窗口、当前温度紧随设定值稳定,功率随热场自适应调节,压力与塌陷按静态保压逻辑平稳推进。当这四条曲线都稳定可控,OCT 的结果才能“规律可期”(图 10)。

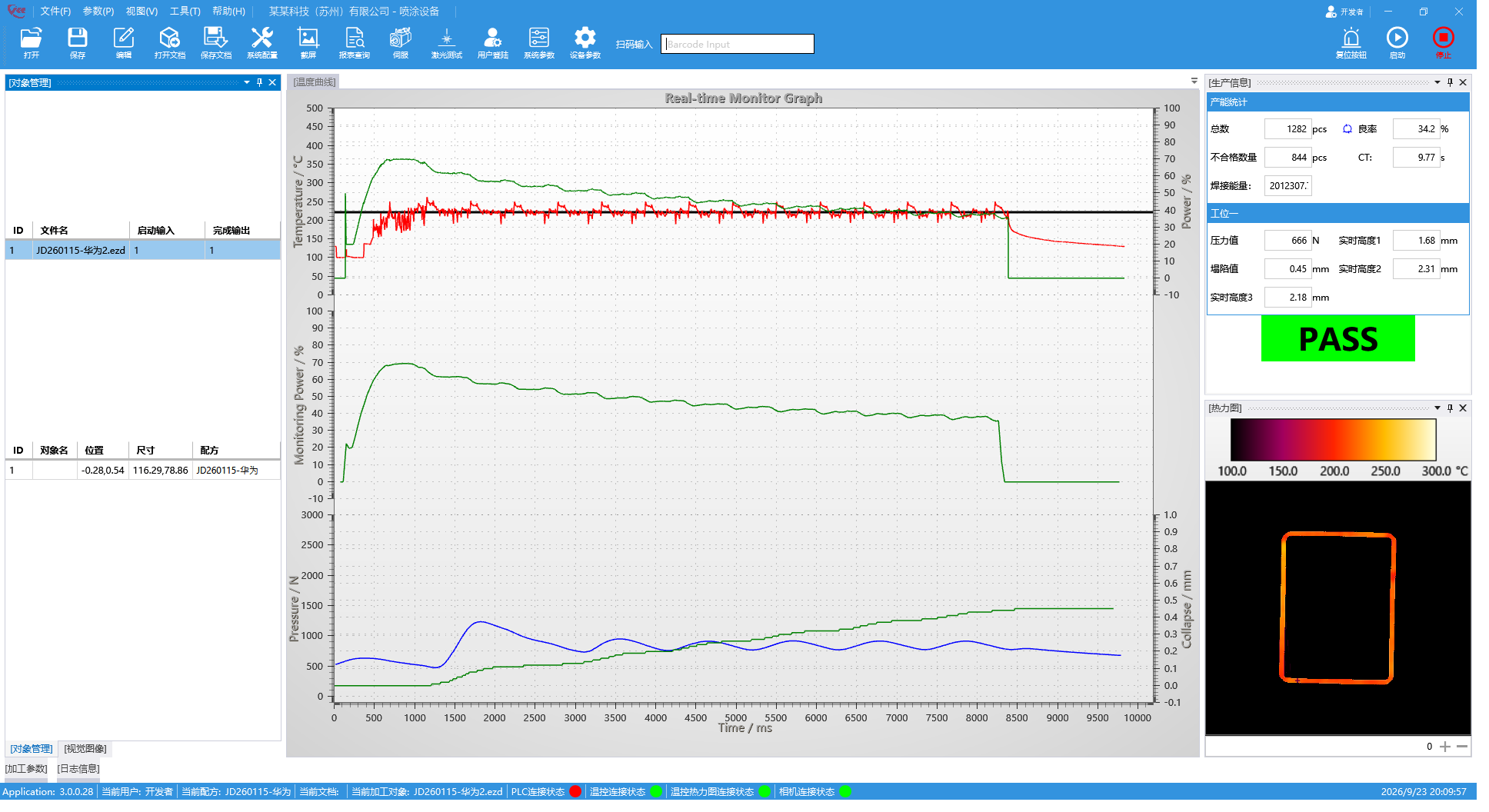

图 9 | 威克锐准同步恒温系统反馈界面:压力/塌陷、温度/功率四条曲线同步稳定,温度锁定设计窗口、功率自适应调节。右下为焊缝实时热区图

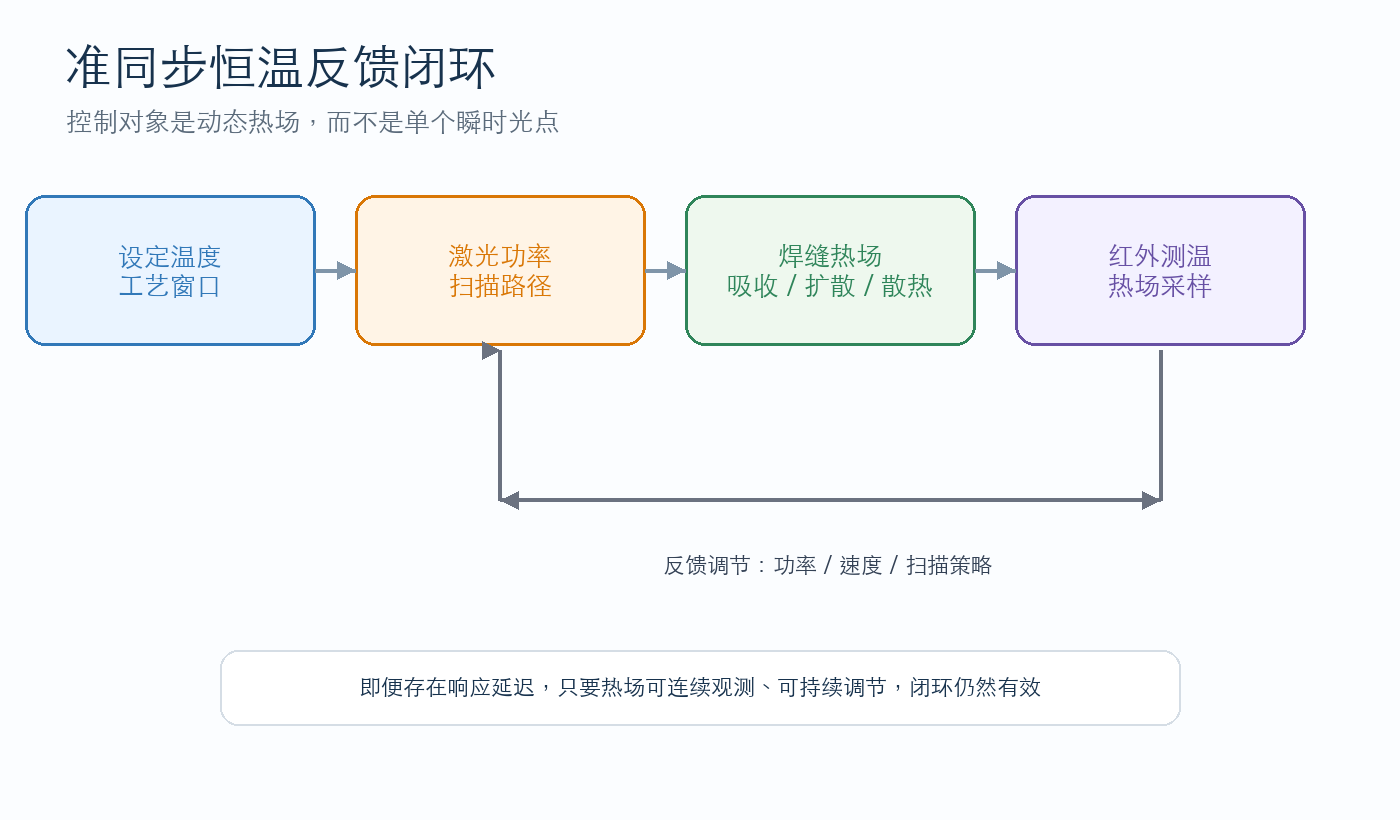

图 10 | 准同步恒温反馈闭环:即便存在响应延迟,只要热场可连续观测、可持续调节,闭环依然有效。
4. 焊接过程是系统工程:OCT 的制程控制能力离不开设备的全闭环控制
必须强调的是,焊接从来不是靠某一个参数单打独斗。温度、压力、塌陷量、功率四者相互耦合:温度决定材料是否进入黏流态,压力决定界面是否紧密贴合与熔体如何流动,塌陷量记录位移的终点,功率则决定能量如何分配。任何一个环节单独“达标”,都不等于焊缝结构达标——这就是为什么焊接过程本质上是一个系统工程。
也正因为如此,要真正发挥 OCT 对于制程控制的能力,与焊接设备的全闭环控制工艺是分不开的。OCT 提供的是“结果判据”——焊缝结构到底焊上了没有;而全闭环控制提供的是“过程保证”——让每一件都在同一状态下被加工出来。二者必须打通:
▸ 温控闭环:红外测温实时采集热场 → 功率自适应调节,把界面温度稳定在 Tm~Td 之间;
▸ 压力闭环:电缸静态保压配合软化阶段压力 PID,避免“到位仍持续施压”造成的塌陷漂移(气缸动态保压可使塌陷量比设定值高出 0.1~0.5 mm);
▸ 塌陷量闭环:μm 级位移传感器实时采集,并由单一位移截止升级为“位移 + 时间/能量”双条件截止;
▸ 功率闭环:功率随扫描进程分段补偿,而非恒定输出——这一自由度是塌陷量读数完全覆盖不到的。
焊接过程是一个系统工程,发挥 OCT 对于制程控制的能力,与焊接设备的全闭环控制工艺是分不开的。没有过程全闭环,OCT 只能事后拦截,检出越多、报废越多;有了全闭环,OCT 的结构判据才能实时反馈给设备,形成“过程参数 → 焊缝结构 → 反向修正”的双向闭环——这才是 OCT 从“能检出”走向“可控制”的关键。
对比之下,就很清楚了:
▸ 参数不稳时,OCT 结果杂乱无章,只能“检出异常”,却无法归因,更无法指导改善——这正是“OCT 检出异常却改不了良率”的根源;
▸ 参数稳定时,OCT 结果高度规律,每一种形貌都对得上一个工艺变量,调参有据可依、有尺可量。
结语
OCT 是一项强大的结构检测能力,但它不是万能补偿器。它能否“锁定”一个稳定的质量范围,前提是前期焊接设备的参数足够稳定;而它越强大,对焊接设备的控制精度提出的就越高——温控精度、压力稳定性、塌陷量分辨率与功率响应,都必须与微米级的检测精度相匹配。
更进一步,焊接过程是一个系统工程:温度、压力、塌陷量、功率彼此耦合,任何一个环节的单独达标都不代表焊缝结构达标。其中温控是最关键的一环——它管的是界面热状态这个“因”,OCT 读的是界面熔合结构这个“果”,二者在原理上天然契合:把“因”用闭环锁定,OCT 读到的“果”才有规律、才有指向性。因此,发挥 OCT 对于制程控制的能力,与焊接设备的全闭环控制工艺是分不开的。只有把 OCT 的结构判据与设备的全闭环过程控制打通,形成“过程—结构”双向闭环,OCT 才不再只是“能检出”,而是真正“可锁定、可归因、可优化”。
从“带概率出厂”走向“完全可控制造”,靠的不是一台更高级的检测设备,而是检测能力与设备控制精度之间形成的闭环。
回到上一篇的结论:拦截一件问题件,价值是一件的成本;搞清楚为什么会出问题,价值是整条产线的良率——拦截只是底线。而要把“搞清楚为什么”变成可持续的制程能力,光有 OCT 是不够的:它给出的每一个判读,都必须有设备的闭环来承接。焊接设备的温控与全闭环控制精度,决定了 OCT 究竟是一台末检工具,还是一套制程优化系统。拦截只是底线,闭环才是上限。
